一、華遠變頻器G1系列操作面板（鍵盤）功能介紹

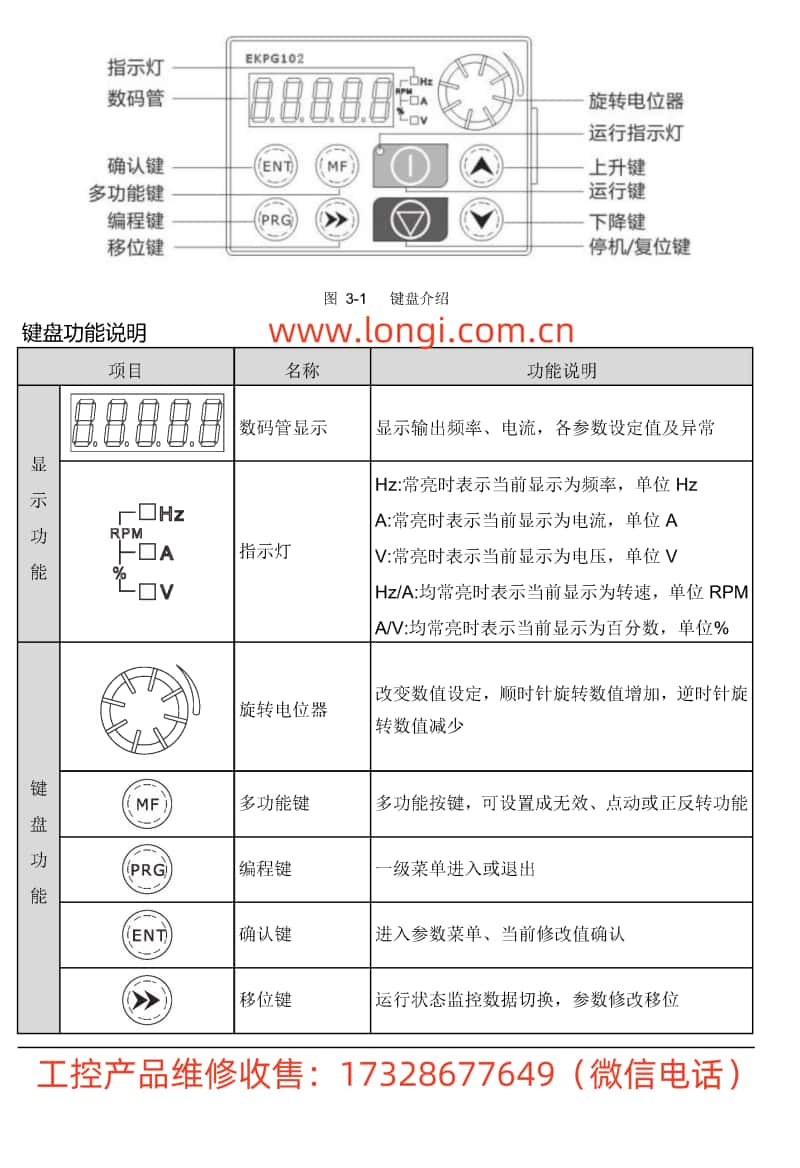

操作面板功能

華遠變頻器G1系列的操作面板集成了多種功能，便于用戶進行參數設置、狀態監控和故障診斷。面板主要包括5位8段數碼管、4個指示燈、8個按鍵和1個旋轉電位器。

• 數碼管顯示：顯示輸出頻率、電流、各參數設定值及異常狀態。

• 指示燈：用于指示當前的工作模式（如Hz、A、V等）。

• 按鍵功能：

• 旋轉電位器：用于改變數值設定，順時針旋轉增加數值，逆時針旋轉減少數值。

• 多功能鍵：可設置為無效、點動或正反轉功能。

• 編程鍵：進入或退出參數菜單。

• 確認鍵：進入?yún)?shù)菜單、確認當前修改值。

• 移位鍵：運行狀態監控數據切換，參數修改移位。

• 運行鍵：控制變頻器的啟停。

• 停機/復位鍵：停止變頻器運行或故障復位。

• 上升/下降鍵：增加或減少功能碼或數值。

參數上傳與下載

• 參數上傳：將變頻器的內部參數復制到鍵盤存儲器中。設置功能參數P07.02=H.#1，按“‖”鍵開始上傳，完成后顯示“CoPy”。

• 參數下載：將鍵盤存儲器中的參數寫入變頻器。設置功能參數P07.02為H.12或H.13，按“‖”鍵開始下載，完成后顯示“LoAd”。

設置開環矢量模式和閉環矢量模式

• 開環矢量模式（SVC）：

1. 設置P00.00=1。

2. 根據電機銘牌設置電機參數（P02.01~P02.05）。

3. 進行電機參數調諧（P00.25=1進行靜態調諧，P00.25=2進行動態調諧）。

• 閉環矢量模式（FVC）：

1. 設置P00.00=2。

2. 根據電機銘牌設置電機參數（P02.01~P02.05）。

3. 設置編碼器相關參數（如P20.00設置編碼器線數，P20.02使能PG卡編碼器功能）。

4. 進行電機參數調諧（P00.25=1進行靜態調諧，P00.25=2進行動態調諧）。

初始化參數

• 通過設置功能參數P00.26，可以選擇恢復出廠參數設置（不包括或包括電機參數）。

二、外部端子控制

實現正反轉和電位器調速

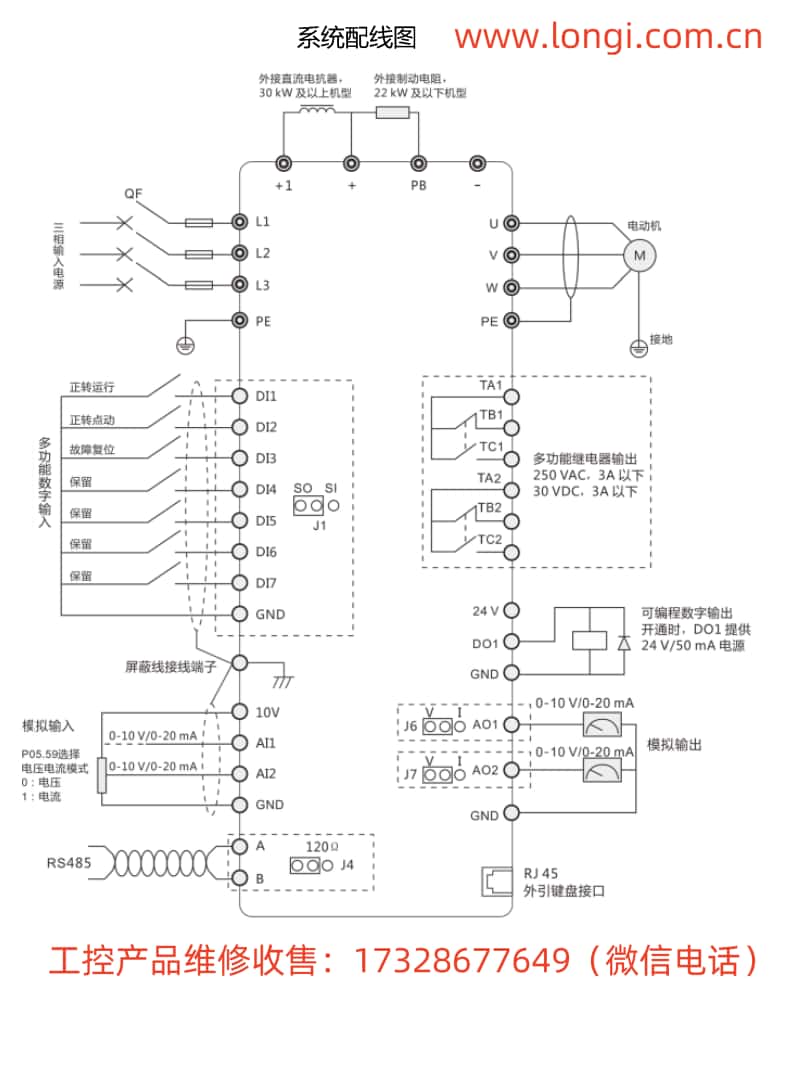

接線端子

• 正反轉控制：

• 正轉：將DI1端子與公共端COM連接。

• 反轉：將DI2端子與公共端COM連接。

• 電位器調速：

• 將外部電位器的輸出端接到AI1或AI2端子，另一端接公共端COM。

參數設置

• 正反轉參數：

• 設置P05.00（DI1功能）=1（正轉運行）或2（反轉運行）。

• 確保P00.01（命令源選擇）=0（鍵盤控制）或根據需要更改為1（端子控制）。

• 電位器調速參數：

• 設置P00.02（主頻率源X選擇）=1（AI1）或根據需要選擇其他模擬輸入。

• 確保P05.59（AI的電壓與電流選擇）正確設置（如00表示AI1為電壓輸入）。

三、ERR02故障解決方案

ERR02故障含義

ERR02表示“加速過電流故障”，即在變頻器加速過程中檢測到過電流。

故障原因及解決手段

1. 變頻器輸出回路存在接地或短路：

• 檢查并排除外圍線路中的接地或短路問題。

2. 控制方式為矢量且沒有進行參數調諧：

• 確保已正確進行電機參數調諧（SVC或FVC模式）。

3. 加速時間太短：

• 增大加速時間（P00.17或P00.18）。

4. 手動轉矩提升或V/F曲線不合適：

• 調整手動轉矩提升（P04.01）或選擇合適的V/F曲線（P04.00）。

5. 電壓偏低：

• 將電壓調至正常范圍。

6. 對正在旋轉的電機進行啟動：

• 選擇轉速追蹤啟動或等電機停止后再啟動。

7. 加速過程中突加負載：

• 取消突加負載或重新評估負載情況。

8. 變頻器選型偏小：

• 選用功率等級更大的變頻器。

修理變頻器

如果以上方法無法解決ERR02故障，可能需要進一步檢查和修理變頻器：

1. 檢查驅動板和主控板：

• 確認驅動板和主控板無異常，如有必要更換故障部件。

2. 檢查霍爾器件：

• 確認霍爾器件工作正常，如有損壞則更換。

3. 聯系廠家或?qū)I(yè)維修服務：

• 如果問題依舊存在，建議聯系變頻器廠家或?qū)I(yè)維修服務進行進一步檢查和修理。

總結

華遠變頻器G1系列用戶手冊提供了詳細的操作指南和故障解決方案。通過正確設置參數和使用外部端子控制，可以實現變頻器的各種功能。對于ERR02故障，通過逐步排查和解決問題，可以有效恢復變頻器的正常運行。在必要時，聯系廠家或?qū)I(yè)維修服務是確保設備可靠運行的關鍵。
