譽強變頻器YQ3000-F11使用指南及恒壓供水PID功能使用方法

譽強變頻器YQ3000-F11以其高性能和穩定可靠的特性，廣泛應用于各種工業自動化場合。本文將詳細介紹該變頻器的面板啟動調速方法、參數恢復出廠值的方法、端子正反轉及外部電位器調速的具體接線和參數設置，以及其在單臺泵恒壓供水系統上實現PID功能做壓力單回路閉環控制的步驟，并附上故障代碼的含義和解決方法。

一、變頻器面板啟動調速方法

譽強變頻器YQ3000-F11具有一個直觀的控制面板，用戶可以通過面板上的按鈕或旋鈕來設置和調節變頻器的參數。具體操作步驟如下：

1. 啟動前準備：合上空氣開關，觀察變頻器鍵盤顯示屏是否有異常顯示，監聽變頻器內是否有異常的響聲或振動，檢查是否有異味。

2. 參數設置：根據電機的額定功率和工作條件，通過控制面板設置變頻器的最大輸出頻率、啟動頻率、加速時間和減速時間等參數，確保變頻器運行平穩可靠。

3. 啟動與調速：將變頻器的啟動方式設置為手動或自動。在自動模式下，變頻器會根據預設參數自動啟動電機。電機啟動后，可以通過控制面板上的速度調節按鈕或旋鈕來調節電機的速度。速度調節方式可能因變頻器的型號和顯示界面而有所不同。

二、參數恢復出廠值的方法

當變頻器設置出現問題或需要重置時，可以通過以下兩種方法將參數恢復出廠值：

1. 方法一：在變頻器停電時同時按住三個組合鍵，然后接通變頻器電源開關，稍后松開手，變頻器即恢復出廠參數。

2. 方法二：通過面板控制按一定的操作步驟，選擇模式，切換參數，然后長按SET鍵，即可恢復出廠值。

三、端子正反轉及外部電位器調速的具體接線和參數設置

譽強變頻器YQ3000-F11支持通過端子實現電機的正反轉和外部電位器調速。具體接線和參數設置如下：

1. 正反轉接線：

• 根據變頻器的端子接線圖，將電機的正負極分別連接到變頻器的相應端子上。

• 根據需要設置正反轉參數（如P001等），使變頻器能夠根據控制信號實現電機的正反轉。

2. 外部電位器調速接線：

• 將外部電位器的輸出端連接到變頻器的AI1（或其他可調輸入端）上。

• 在變頻器參數中設置AI1為速度給定源，并調整相關參數（如P006等）以實現電位器調速。

四、恒壓供水PID功能使用方法

在單臺泵恒壓供水系統上，譽強變頻器YQ3000-F11可以通過PID功能實現壓力單回路閉環控制。具體步驟如下：

1. 接線：

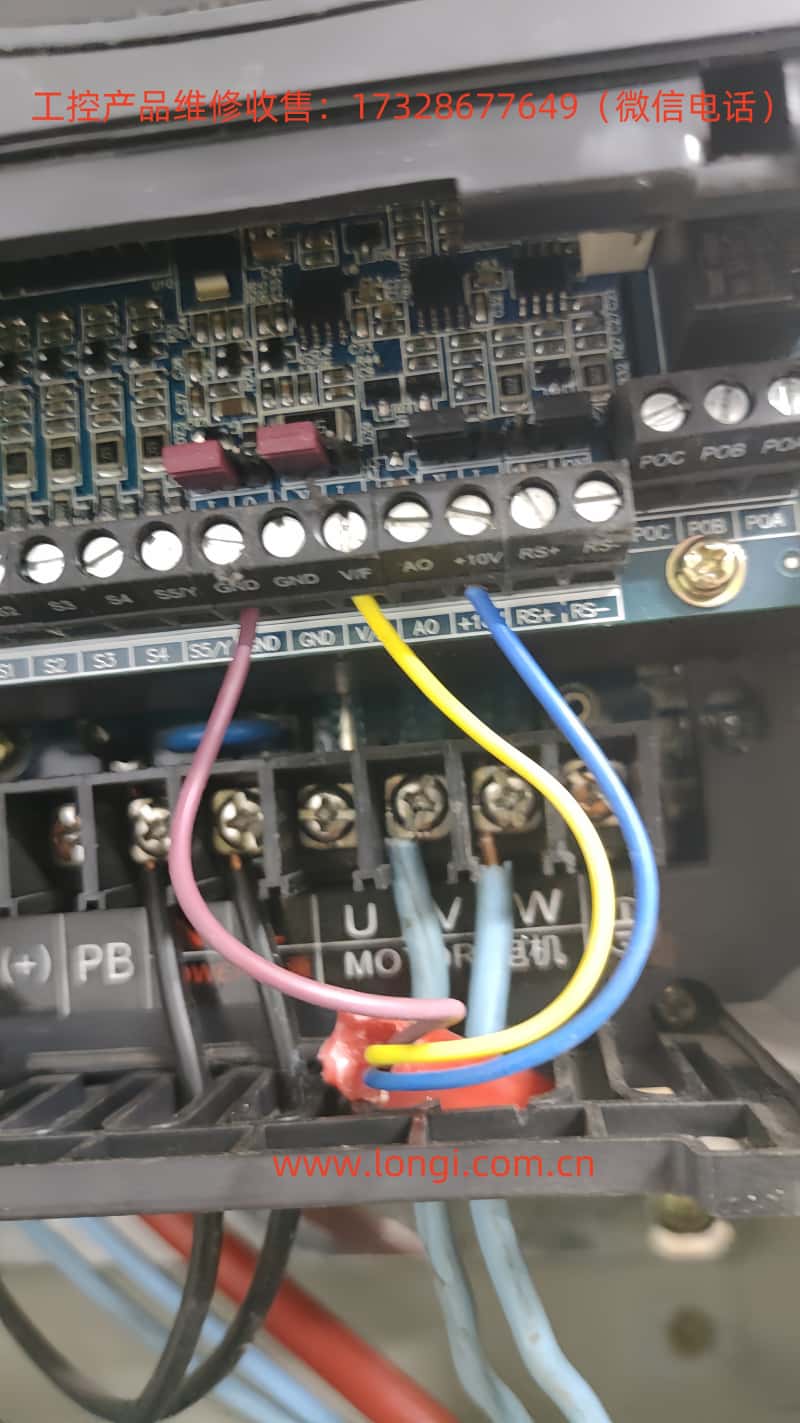

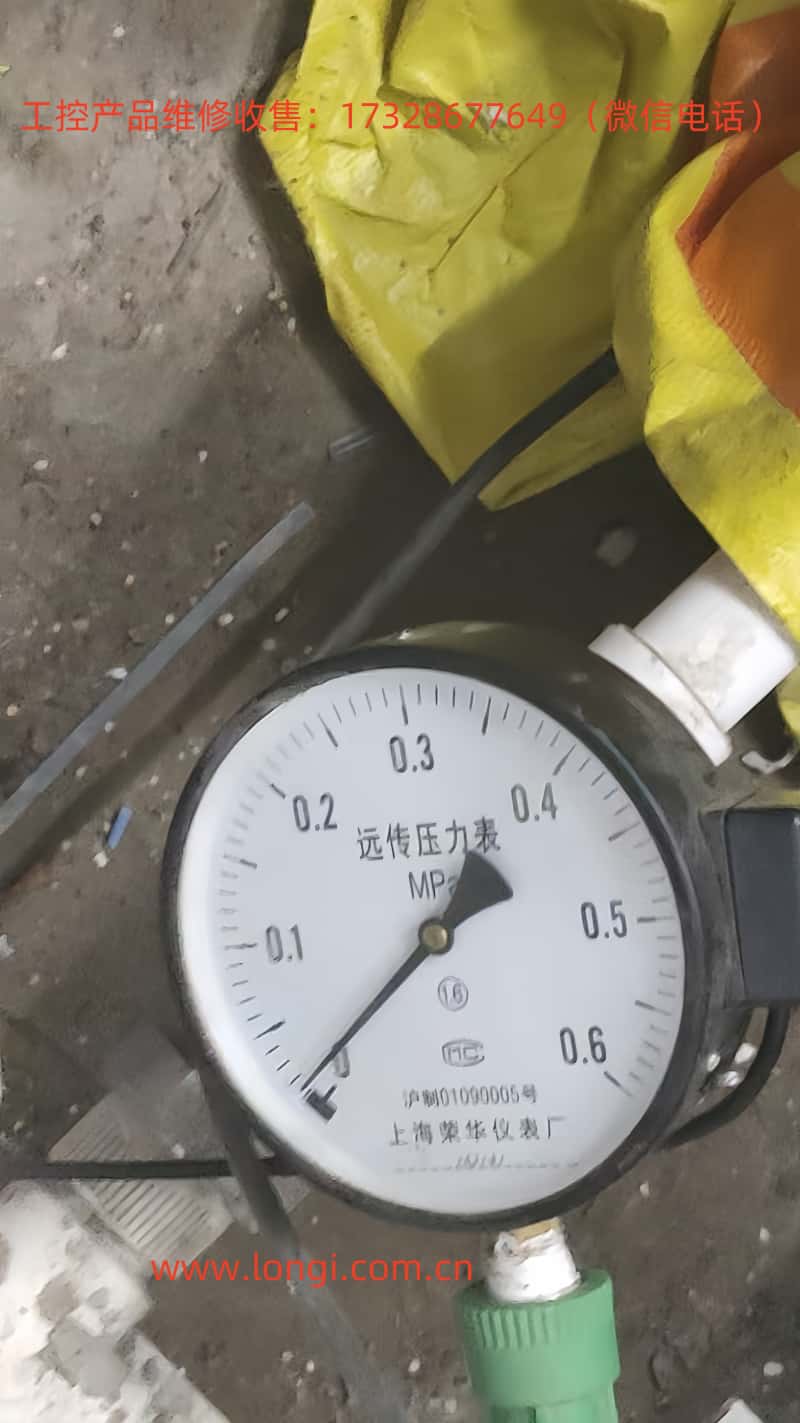

• 將壓力傳感器的輸出端（通常為+10V，GND和VF）連接到變頻器的相應控制端子上（如AI1）。

2. 參數設置：

• 設置P006=7，選擇AI1作為PID反饋量的輸入通道。

• 設置P0902=0，啟用PID功能。

• 根據需要設置PID參數（如比例增益P、積分時間I、微分時間D等），以實現穩定的壓力控制。

• 設置PID給定量，即目標壓力值。這通常是通過在變頻器的參數設置中輸入一個具體的數值來實現的。

3. 調試：

• 在調試初期，比例增益P可以按中間偏大值預置，或者暫時默認出廠值。

• 如果被控物理量（即壓力）在目標值附近振蕩，可以加大積分時間I；如果仍有振蕩，可適當減小比例增益P。

• 如果被控物理量在發生變化后難以恢復，可以加大比例增益P；如果恢復仍較緩慢，可適當減小積分時間I，還可加大微分時間D。

五、故障代碼含義和解決方法

在使用譽強變頻器YQ3000-F11時，可能會遇到各種故障代碼。這些代碼通常會在變頻器的顯示屏上顯示出來，以幫助用戶快速定位問題。以下是一些常見的故障代碼及其解決方法：

1. OC（過流）：

• 原因：電機負載過大、變頻器參數設置不當?shù)取?/p>

• 解決方法：檢查電機負載情況、調整變頻器參數、優化電機匹配等。

2. OV（過壓）：

• 原因：輸入電壓過高、變頻器內部故障等。

• 解決方法：檢查輸入電壓是否穩定、更換變頻器等。

3. OL（過載）：

• 原因：電機過載、散熱不良等。

• 解決方法：檢查電機負載情況、改善散熱條件等。

4. OH（過熱）：

• 原因：變頻器散熱不良、環境溫度過高等。

• 解決方法：改善散熱條件、降低環境溫度等。

綜上所述，譽強變頻器YQ3000-F11具有強大的功能和廣泛的應用場景。通過合理的參數設置和接線方式，可以實現電機的精確調速和恒壓供水系統的穩定控制。同時，熟悉故障代碼的含義和解決方法也有助于用戶更好地維護和使用該變頻器。
