IGBT模塊與驅動器故障變頻器維修實例解析
在工業自動化領域，變頻器作為電機調速的關鍵設備，其穩定運行至關重要。然而，由于工作環境復雜多變，變頻器中的IGBT模塊及驅動電路故障時有發生，對生產造成不小的影響。本文將通過三個實際維修案例，深入探討IGBT模塊與驅動器故障的識別、分析及處理過程，以期為相關技術人員提供有益的參考。

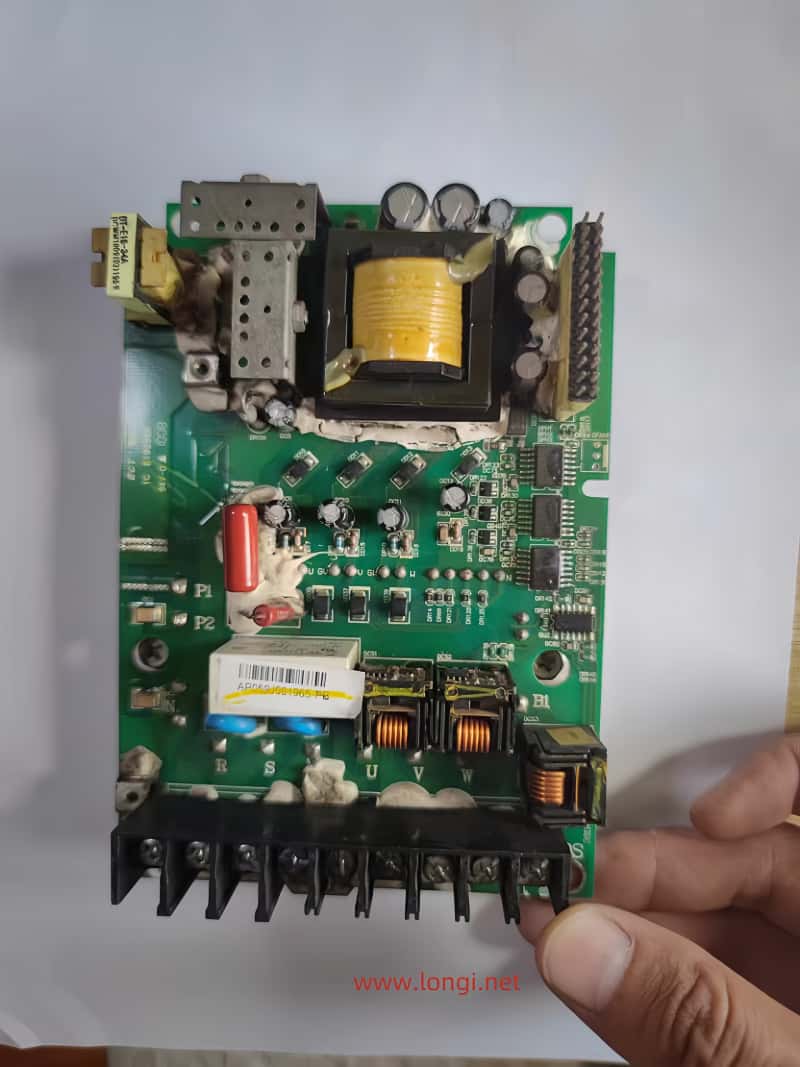

案例一：Dongyuan 7300PA3.7kW變頻器相位偏差故障
故障現象：一臺Dongyuan 7300PA3.7kW變頻器在通電后，U、V、W三相均有輸出，但存在嚴重的相位偏差。
故障診斷：初步判斷為驅動電路異常或IGBT模塊損壞。通過測量發現，逆變器電路中U相上臂二極管開路，通常與此二極管并聯的IGBT晶體管也因短路電流而燒毀，同時并聯的二極管也受到?jīng)_擊而損壞。
維修過程：
拆除損壞的SPIi12E IGBT模塊后，對模塊所有引腳進行清空處理，準備測試六路驅動電路。
通電后，變頻器立即報過熱故障，CPU鎖定驅動脈沖輸出，導致無法檢測驅動電路質量。
觀察到電路板上IGBT模塊有兩個標記為T1和T2的端子，疑似為模塊內部過熱報警輸出端。通過電阻接入5V電源，另一端接地。當此端子懸空時，T1端通過上拉電阻輸出高電平模塊過熱信號，觸發保護停機。
短接T1和T2端子后，通電不再保護性停機。檢查發現U相上臂IGBT驅動電路無觸發脈沖輸出，更換驅動電路IC/PC923后，六路脈沖輸出恢復正常。
更換新的IGBT逆變器模塊，拆除T1和T2端子的短接線，通電測試，變頻器運行正常。
經驗總結：IGBT管損壞時，相應的驅動IC往往也會因沖擊而損壞。在更換新模塊前，務必檢查同支路的驅動IC，避免因驅動電路異常再次損壞新模塊。
案例二：Alpha 18.5kW變頻器雷擊損壞修復
故障現象：一臺Alpha 18.5kW變頻器因雷擊導致?lián)p壞，CPU主板報2501錯誤，面板操作失效。
故障診斷：雷擊導致CPU及周邊通信電路損壞。
維修過程：
暫不考慮CPU主板問題，先修復驅動板。檢查發現，六片A316J芯片負責六路驅動脈沖輸出，其中三路上臂脈沖驅動電路損壞。
采用替代方案，用三片A316J芯片（用于三相下臂驅動）作為三相OC信號報警輸出，其余三片用3120（與PL250V相同）替換，驅動光耦I(lǐng)C。
對新IC進行適配焊接，并調整輸入電路，確保新IC正常工作。
更換新的CPU主板后，測試六路驅動電路靜態輸出電壓及動態脈沖輸出均正常。
更換損壞的IGBT模塊，變頻器恢復正常運行。
案例三：7.5kW變頻器相位偏差修復
故障現象：一臺7.5kW變頻器用戶反映有輸出但無法正常運行，存在相位偏差。
故障診斷：檢查發現六個驅動電路中有一個異常，驅動IC型號為PC929（或A4503?）。測量發現驅動IC輸入輸出端均無脈沖輸出。
維修過程：
懷疑CPU內部引腳電路故障，斷開PC929輸入端，發現CPU脈沖輸出端電壓上升，但連接驅動IC后電壓降至近0V。
分析認為，CPU直接驅動光電管，長期大電流輸出導致輸出級老化故障。決定通過外部放大電路增強信號電壓。
使用兩個NPN型晶體管及電阻構建放大電路，將CPU脈沖信號放大后輸入驅動IC。
通電測試，六路脈沖輸出正常，恢復逆變器模塊供電，三相電壓輸出正常。
經驗總結：對于CPU輸出級老化故障，通過外部電路放大信號電壓是一種有效的修復方法，既節省了維修成本，又縮短了維修時間。
綜上所述，IGBT模塊與驅動器故障是變頻器維修中常見的難題。通過細致的故障診斷、合理的維修策略及創新的修復方法，可以有效解決這些問題，確保變頻器的穩定運行。希望本文的分享能為廣大技術人員提供有益的借鑒和啟示。
