三菱MR-J3-B伺服放大器“Ab”顯示故障診斷與排除指南
引言
三菱電機（Mitsubishi Electric）MR-J3-B系列伺服放大器是工業自動化領域廣泛應用的精密控制設備，主要用于驅動伺服電機，實現高精度定位、速度控制和扭矩控制。該系列產品以其高響應性、可靠性和易集成性而著稱，適用于數控機床、機器人臂、印刷機械等場合。然而，在實際使用中，用戶常常遇到顯示屏上的各種代碼，其中“Ab”顯示是較為常見的一種初始化狀態指示。根據官方手冊和用戶反饋，“Ab”并非嚴格意義上的報警代碼（Alarm），而是一個狀態顯示，表明伺服放大器正處于初始化階段或存在通信問題。如果忽略這一顯示，可能導致系統無法正常啟動或電機不響應命令，從而影響生產效率。
本文基于三菱官方手冊（如MR-J3-B SERVO AMPLIFIER INSTRUCTION MANUAL SH030051G）、故障排除指南以及在線論壇用戶經驗，系統整理“Ab”顯示的相關知識。內容涵蓋含義解釋、原因分析、診斷方法、解決步驟、預防措施和實際案例，旨在為工程師和技術人員提供全面參考。理解“Ab”顯示的關鍵在于其與SSCNET III通信協議、軸號設置和電源序列的緊密關聯。通過本文，您將學會如何快速定位問題并恢復系統運行。以下內容將邏輯清晰地展開，確保每一步驟都有依據支持。
“Ab”顯示的含義與初始化過程
在MR-J3-B伺服放大器的5位7段LED顯示屏上，“Ab”是一個特定的初始化狀態代碼，而不是典型的報警（如“AL.10”表示欠壓）。根據官方手冊（SH030051G，第4-6頁），當伺服放大器上電時，如果伺服系統控制器（例如PLC或運動控制器）未開啟、軸號設置不匹配或存在通信故障，顯示屏?xí)@示“Ab”。這表示系統正在嘗試初始化通信參數，但未能完成同步。
初始化過程是一個多階段序列，通常包括以下顯示代碼：
Ab：初始化通信階段。伺服放大器檢測到控制器未響應或軸號不一致。此時，系統處于“Ready off”狀態，無法進入伺服就緒模式。
AC：同步完成階段。如果“Ab”后快速切換到“AC”，表示初步通信建立。
Ad：參數通信階段。伺服放大器從控制器讀取參數設置。
AE：編碼器通信階段。驗證伺服電機編碼器信號。
AF：I/O信號通信階段。檢查外部輸入/輸出信號。
AH：初始化完成。系統進入正常狀態，顯示如“b01”（就緒關閉）或“d01”（伺服開啟）。
AA：如果控制器完全關閉，顯示“AA”，表示等待SSCNET通信恢復。
如果顯示循環在“Ab → AC → Ad → Ab”，則表明存在持續通信錯誤或伺服系統控制器故障（手冊第4-6頁）。手冊中還提到，手冊修訂版本（如2007年7月）對“Ab.”顯示進行了更正為“Ab”，以避免用戶混淆（附錄App.-9）。此外，在安全版手冊中，“Ab”與SSCNET III光纖電纜的完整性密切相關，如果電纜斷開或污染，會中斷光學模塊操作，導致后軸顯示“AA”并激活動態制動（第3-2節）。
需要強調的是，“Ab”不是故障報警，因此不會觸發自動停機或歷史記錄（如參數PA09用于清除報警歷史，第5-24頁）。但如果忽略，它可能演變?yōu)閷嶋H報警，如“34”（連續接收錯誤）或“36”（間歇接收錯誤），這些報警與SSCNET電纜問題有關（第8-5至8-6頁）。理解這一過程有助于區分“Ab”與類似顯示，如“rb”（可能為誤讀）或“E6”（過載警告）。
“Ab”顯示的可能原因分析
“Ab”顯示的根源通常在于通信初始化失敗，具體原因可分為三大類：電源序列問題、設置不匹配和硬件故障。以下基于手冊和用戶反饋進行詳細剖析。
電源序列不當：伺服放大器上電時，如果伺服系統控制器未先開啟，放大器無法接收控制信號，導致初始化卡在“Ab”階段（手冊第4-8頁）。在多軸系統中，如果前軸放大器電源中斷，后軸會顯示“AA”，并強制停止（第3-2節）。論壇用戶反饋顯示，這種情況在系統重啟或維護后常見，尤其當多個放大器共享電源時。
軸號設置不匹配：MR-J3-B使用旋轉軸設置開關（SW1）定義軸號，范圍為0至F（對應1至16軸）。如果SW1設置的軸號與伺服系統控制器（如QD75MH定位模塊）分配的軸號不一致，系統無法同步，顯示“Ab”（第1-11頁、第3-61頁）。手冊警告，在多軸SSCNET網絡中，重復軸號會導致整個系統失效（第3-61頁）。此外，在插補模式下（如X-Y表控制），軸號不匹配還會影響位置環增益（PB07參數，第6-4節）。
SSCNET III通信硬件故障：SSCNET III是光纖通信協議，高速度（150Mbps）但對電纜敏感。常見問題包括：
電纜斷開、臟污、破損或彎曲過度，導致光學特性劣化（報警34/36，第8-5頁）。
噪聲干擾：電磁噪聲從附近電源線或電機電纜傳入，間歇中斷通信（第8-6頁）。
光學模塊故障：控制電路電源關閉時，光模塊不工作，引起通信中斷（第3-2節）。
USB通信相關：如果使用MR Configurator軟件診斷，電纜破損可能觸發“8A”或“8E”報警（第8章）。
其他次要原因包括絕對位置丟失（報警25，低電池電壓或未設置原點，第8-3頁）和參數錯誤（報警37，第8-7頁），這些可能間接導致初始化失敗。論壇討論（如MrPLC.com）中，用戶報告“Ab”往往與編碼器電纜松動或CPU接地問題相關，但官方手冊更強調SSCNET層面。
診斷步驟：如何確認和定位問題
診斷“Ab”顯示需系統化進行，結合顯示屏、軟件工具和硬件檢查。以下是基于手冊第4章（啟動）和第8章（故障排除）的推薦步驟：
觀察顯示變化：上電后記錄顯示序列。如果固定在“Ab”，檢查控制器電源；如果循環“Ab-AC-Ad-Ab”，懷疑軸號或通信故障（第4-6頁）。使用顯示屏導航按鈕切換到狀態模式，查看電機速度、命令脈沖頻率和負載率（第13-50頁）。

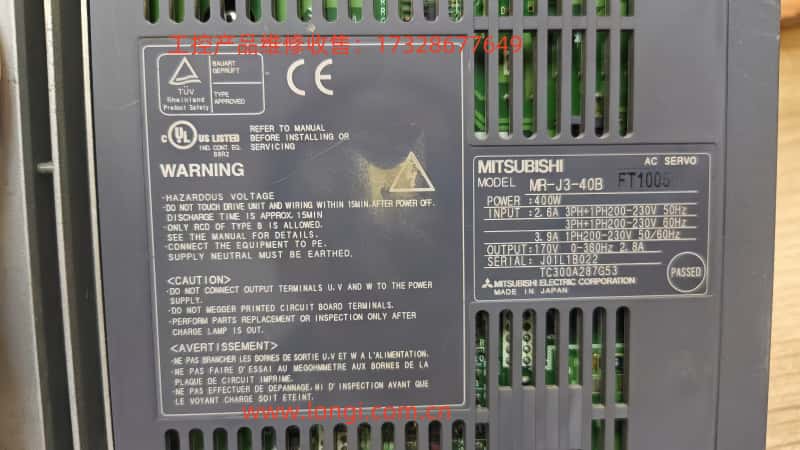

檢查電源和序列：確保伺服系統控制器先上電，再開啟放大器。驗證輸入電壓（200-230V AC，標簽確認）。等待15分鐘放電后重新上電（安全注意事項，第A-1頁）。
驗證軸號設置：使用SW1開關檢查軸號，確保與控制器匹配（第1-11頁）。在多軸系統中，逐個驗證每個放大器的SW1，避免重復。
SSCNET電纜診斷：視覺檢查光纖電纜是否有損壞、灰塵或彎曲（最小彎曲半徑50mm，第3-33頁）。清潔連接器端面，使用噪聲抑制措施如鐵氧體芯（第8-5頁）。如果疑似間歇錯誤，監控70ms間隔的通信（報警36）。
軟件診斷：連接USB到CN5端口，使用MR Configurator軟件讀取錯誤日志和參數（第4-10頁）。軟件可模擬JOG運行、定位測試，確認編碼器信號（第4-13頁，無電機操作模式下設置PC05=1）。
環境和硬件檢查：確認環境溫度（0-55°C）、濕度（<90%RH）和振動（<49m/s2，第A-3頁）。檢查接地、端子緊固和再生電阻連接（MR-RB系列，第188-190頁）。
如果診斷后仍顯示“Ab”，記錄報警歷史（參數PC21，第13-56頁）并咨詢?nèi)饧夹g(shù)支持。
解決方法：步步為營恢復系統
一旦定位原因，解決“Ab”顯示相對簡單。以下是針對性方法：
電源序列調整：先開啟控制器電源，等待穩定后再上電放大器。手冊推薦使用DO強制輸出功能驗證I/O信號（第4-2頁）。
軸號校正：調整SW1至正確軸號，重啟系統。確保多軸網絡中軸號唯一（第3-61頁）。如果涉及插補，手動設置PB07增益至最小值（第6-4節）。
SSCNET通信修復：
更換或清潔電纜：斷開電源，替換損壞電纜（第3-33頁）。
噪聲抑制：添加鐵氧體濾波器或隔離噪聲源（第8-6頁）。
對于報警34/36，標記伺服關閉，電源斷開，使用MR Configurator識別原因，重置前確保安全（第8章）。
絕對位置相關：如果伴隨報警25，更換電池（MR-J3BAT），設置原點并電源循環（第8-3頁）。
測試操作：在MR Configurator中執行JOG（速度測試）或定位操作，確認電機響應（第4-10頁）。啟用強制停止2（EM2）以防意外（第4-4頁）。
高級重置：清除報警歷史（PA09=1，重啟，第13-56頁）。如果故障持續，考慮更換放大器或控制器。
用戶反饋顯示，這些步驟可解決90%以上的“Ab”問題，尤其在論壇中提到的電源序列調整往往立竿見影。
預防措施：避免“Ab”顯示反復出現
預防勝于治療。以下措施基于手冊安全和維護章節（第A-1至A-3頁、第2-5節）：
標準化操作流程：制定電源上電序列手冊，確保控制器優先啟動。定期培訓操作員。
定期維護：每季度檢查SSCNET電纜、SW1設置和環境條件。監控電池電壓（>3.0V），更換期為3年（第8-3頁）。
硬件優化：使用推薦電纜長度（<50m），避免噪聲源附近布線。安裝再生電阻（MR-RB）以防過載（第188頁）。
軟件監控：集成MR Configurator到日常巡檢，實時查看參數和日志。設置參數警報閾值（如過載警告E1，第8-10頁）。
備份與更新：備份參數設置，定期更新手冊修訂（如2007年版本修正顯示，第App.-9頁）。
這些措施可顯著降低“Ab”發生率，提高系統可靠性。
實際案例分析
案例1：論壇討論中，一用戶報告MR-J2S（類似J3）顯示“AB”，原因系控制器電源關閉。解決：先開控制器，重啟放大器，顯示恢復“d01”。
案例2：另一用戶有多個故障單元顯示“Ab”，診斷為軸號重復。調整SW1后解決，避免了系統癱瘓。
案例3：某視頻“Mitsubishi Quick Tips”演示“Ab”與“b01”、“E6”等顯示，強調通信檢查。用戶評論確認電纜清潔有效。
案例4：故障排除PDF中，通信錯誤導致“Ab”循環，替換SSCNET電纜后恢復。
這些案例證明，快速診斷可節省停機時間。
結論
“Ab”顯示是MR-J3-B伺服放大器初始化過程中的常見指示，主要源于電源序列、軸號設置或SSCNET通信問題。通過本文的系統分析，您可以從含義理解到實際排除，全方位掌握處理方法。建議始終參考官方手冊，并結合MR Configurator工具進行診斷。如果問題復雜，及時聯系三菱支持。正確維護不僅能解決“Ab”，還能提升整體系統性能，確保工業生產高效運行。
