K-DRIVE KD600M系列變頻器用戶手冊使用指南
引言
K-DRIVE KD600M系列變頻器（VFD）是一款功能強大、用途廣泛的設備，專為工業應用中的電機速度和扭矩控制設計。本指南基于K-DRIVE KD600M系列用戶手冊，詳細介紹了操作面板功能、參數初始化、密碼與參數訪問限制、外部端子正反轉控制與電位器調速，以及常見故障代碼及其解決方法。通過掌握這些功能，用戶能夠高效、安全地操作和維護變頻器，確保其在各種應用場景中的最佳性能。
操作面板功能

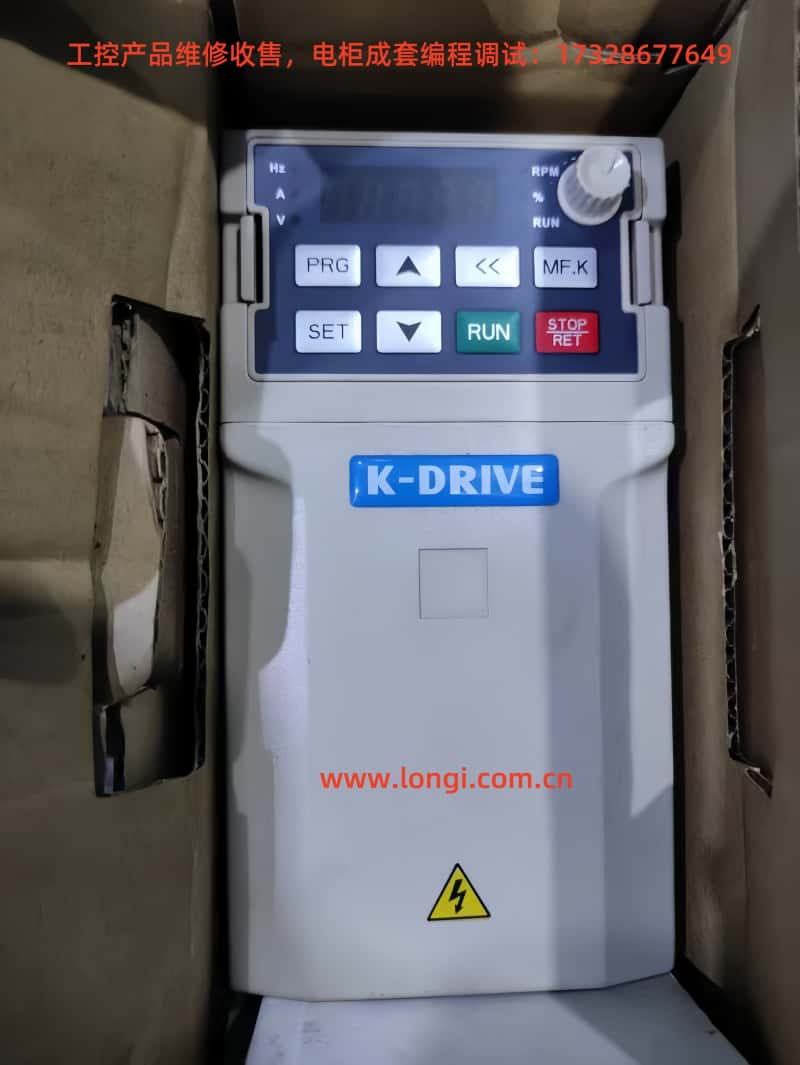

KD600M系列變頻器的操作面板是用戶與設備交互的核心接口，集成了直觀的按鍵、LED指示燈和5位數字顯示屏，用于參數設置、狀態監控和電機控制。以下是主要功能：
按鍵與控制
操作面板包括以下按鍵：
PRG：進入編程模式，訪問參數設置菜單。
ESC：退出當前菜單或取消操作。
OK：確認參數設置或選擇。
RUN：?jiǎn)?dòng)電機運行。
STOP：停止電機運行或復位故障。
QUICK：快速設置常用參數。
JOG：進入點動模式，用于測試或微調。
UP/DOWN：調整參數值或?qū)Ш讲藛巍?/p>
例如，要將頻率從0.00Hz調整到5.00Hz，用戶可按PRG進入?yún)?shù)菜單，使用UP/DOWN鍵選擇目標參數（如P1-04），輸入新值后按OK確認（參考手冊第4章，38-41頁）。
LED指示燈
面板上的LED指示燈提供實時狀態反饋：
RUN：綠色，亮表示運行，滅表示停止，閃爍表示休眠模式。
L/D/C：紅色，滅表示面板控制，亮表示端子控制，閃爍表示通信控制。
FWD/REV：紅色，滅表示正轉，亮表示反轉，閃爍表示方向不匹配。
TUNE/TC：紅色，亮表示扭矩控制，閃爍表示調諧或故障。
顯示屏
5位LED顯示屏顯示頻率、電流、電壓、故障代碼等信息。十六進制值以“H.”前綴顯示（例如，P7-29顯示為“H.3f”）。顯示屏支持多級菜單導航（組→代碼→值），便于用戶快速訪問和修改參數。
相關參數
以下是與操作面板功能相關的關鍵參數：
P7-00（點動運行頻率）：范圍：0.00Hz至最大頻率；出廠默認：6.00Hz。
P7-01（點動加速時間）：范圍：0.0s至3000.0s；出廠默認：10.0s。
P7-02（點動減速時間）：范圍：0.0s至3000.0s；出廠默認：10.0s。
P7-28（QUICK/JOG鍵功能選擇）：選項：0（正點點動）、1（正反轉切換）、2（反點點動）、3（面板/遠程切換）、4（面板頻率源切換）；出廠默認：0。
P7-16（鍵盤旋鈕精度）：選項：0（0.01Hz）至10（10Hz）；出廠默認：2。
這些功能使操作面板成為一個強大而靈活的工具，適用于各種控制需求。
參數初始化
參數初始化是恢復變頻器默認設置或備份用戶配置的重要步驟。KD600M系列提供了以下功能代碼：
P0-28（參數初始化）
要執行初始化，用戶需在設備停止時進入P0-28，設置為1并確認，變頻器將恢復出廠設置。此操作不影響電機參數和運行記錄，確保關鍵數據保留。
P0-29（參數上傳/下載）
此功能允許用戶備份自定義參數或從備份中恢復，適用于多設備配置或故障恢復。
密碼與參數訪問限制
為防止未經授權的修改，KD600M系列提供了密碼保護和參數訪問限制功能：
密碼保護
P7-49（用戶密碼）：
PF.00（工廠密碼）：
范圍：0至65535
出廠默認：*****（隱藏以確保安全）
用戶可通過設置P7-49啟用密碼保護。故障代碼Err25（EEPROM讀寫失?。┗駿rr1A（密碼輸入次數超限）可能提示密碼相關問題，需檢查EEPROM芯片或聯系技術支持。
參數訪問限制
B0-00（功能代碼只讀選擇）：
0：無效（無限制）
1：只讀（參數不可修改）
出廠默認：0
參數狀態：
這些限制確保關鍵參數的安全性，防止誤操作或未經授權的更改。
外部端子正反轉控制與電位器調速
KD600M系列支持通過外部端子實現正反轉控制和電位器調速，適用于自動化系統。
正反轉控制
數字輸入端子（DI1-DI10）：
DI1：默認正轉（功能代碼1）。
DI2：默認反轉（功能代碼2）。
支持PNP/NPN模式，通過DIP開關切換。
可通過IO1/IO2擴展卡支持最多10個數字輸入。
P5-11（端子命令方式）：
0：二線制1
1：二線制2
2：三線制1
3：三線制2
出廠默認：0
接線方法：
電位器調速
設置步驟：
設置P5-11為0（二線制1）以啟用端子控制。
配置P5-15和P5-16，定義電位器輸入范圍。
旋轉電位器，觀察顯示屏頻率變化，確保調速正常。
常見故障代碼與解決方法
KD600M系列手冊列出了多種故障代碼及其解決方法，以下是常見故障及處理步驟：
| 故障代碼 | 故障名稱 | 解決方法 |
|---|
| Err01 | 逆變器模塊保護 | 檢查U、V、W端子是否短路或接地，檢查過熱、接線、風扇和通風道；如無法解決，聯系技術支持。 |
| Err04 | 加速過流 | 檢查輸出電路、電機參數、加速時間（P9-22）、V/F增益、電壓、負載和變頻器容量；調整參數。 |
| Err05 | 減速過流 | 檢查輸出電路、電機參數、減速時間（P9-23）、電壓、負載、制動單元/電阻和磁通增益；調整參數。 |
| Err06 | 恒速過流 | 檢查輸出電路、電機參數、電壓、負載和變頻器容量；調整參數。 |
| Err08 | 加速過壓 | 檢查電壓、外力、加速時間、制動單元/電阻和電機參數；調整設置。 |
| Err09 | 減速過壓 | 檢查電壓、外力、減速時間和制動單元/電阻；調整設置。 |
| Err10 | 恒速過壓 | 檢查電壓、外力和電阻安裝；調整參數。 |
| Err12 | 欠壓故障 | 檢查電源穩定性、電壓范圍、母線電壓、整流器和驅動/控制板；復位或聯系支持。 |
| Err13 | 驅動器過載 | 降低負載，檢查電機狀況，考慮升級變頻器。 |
| Err14 | 電機過載 | 調整P9-01設置，檢查負載和電機狀況，升級變頻器。 |
| Err15 | 驅動器過熱 | 降低環境溫度，清理通風道，檢查風扇和熱敏電阻，必要時更換模塊。 |
| Err17 | 電流檢測故障 | 檢查接線、電流設備和主/控制板；聯系支持。 |
| Err20 | 接地短路 | 檢查電機和電纜是否短路，必要時更換；聯系支持。 |
| Err23 | 輸入相位丟失 | 檢查電源、驅動/防雷/主板；聯系支持。 |
| Err24 | 輸出相位丟失 | 檢查電機線、輸出平衡、驅動/模塊；排除故障或聯系支持。 |
| Err25 | EEPROM操作失敗 | 檢查EEPROM芯片，必要時更換主板；聯系支持。 |
| Err27 | 通信故障 | 檢查主機、通信設置和P8組參數；調整接線/參數。 |
| Err28 | 外部故障 | 檢查DI端子輸入，復位故障。 |
| Err29 | 速度偏差過大 | 延長加速/減速時間，復位P9-31/P9-32。 |
| Err30/31 | 用戶定義故障1/2 | 檢查DI端子輸入，復位故障。 |
| Err32 | PID反饋丟失 | 檢查反饋信號，復位PA-13。 |
| Err33 | 快速電流限制 | 降低負載，延長加速時間，或升級變頻器。 |
| Err34 | 負載掉落故障 | 復位或調整P9-28至P9-30條件。 |
| Err35 | 輸入電源故障 | 調整電壓，延長電源周期。 |
| Err37 | 參數存儲異常 | 檢查DSP-EEPROM通信，必要時更換主板。 |
| Err39 | 運行時間到達 | 檢查運行時間，必要時復位。 |
| Err40 | 累計運行時間到達 | 檢查累計運行時間，復位。 |
| Err42 | 運行中切換電機 | 確保正確的電機切換程序。 |
| Err46 | 主從通信中斷 | 檢查主從通信連接。 |
故障處理通用步驟
斷電檢查：在處理任何故障前，斷開變頻器電源，確保安全。
參考手冊：根據故障代碼，查閱手冊第6章（48-53頁）中的具體解決步驟。
參數調整：根據故障原因調整相關參數（如加速時間P9-22、減速時間P9-23）。
復位：通過STOP鍵或設置P9-11（自動復位次數，0-20，默認0）和P9-13（復位間隔，0.1s-100.0s，默認1.0s）復位故障。
技術支持：若故障無法解決，聯系K-DRIVE技術支持。
結論
K-DRIVE KD600M系列變頻器通過其直觀的操作面板、靈活的參數設置和強大的外部控制功能，為電機控制提供了高效的解決方案。用戶通過掌握操作面板功能、參數初始化、密碼保護、外部端子控制和故障處理方法，可以確保設備在各種工業場景中的穩定運行。建議用戶始終參考用戶手冊
