安川V1000系列變頻器“CALL”故障解析與解決方法

引言

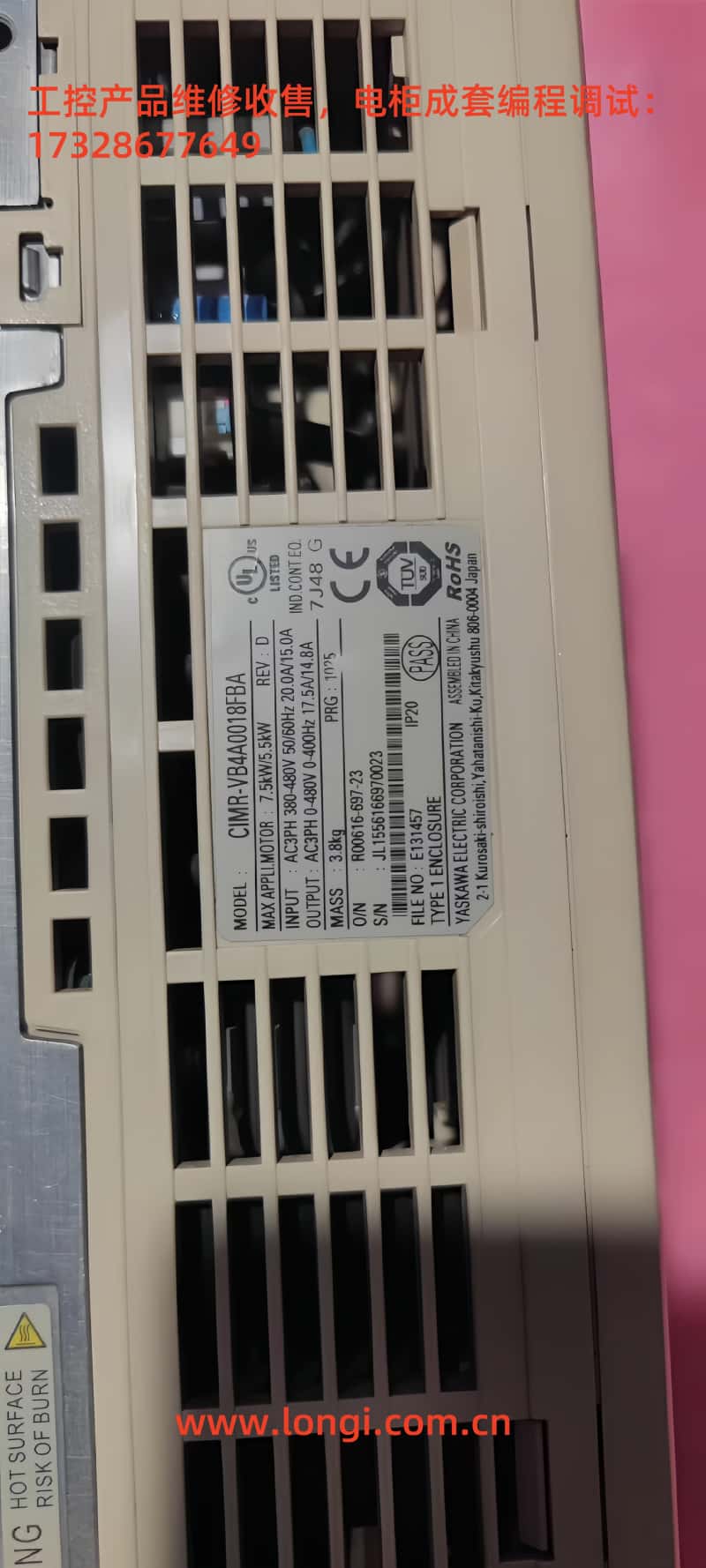

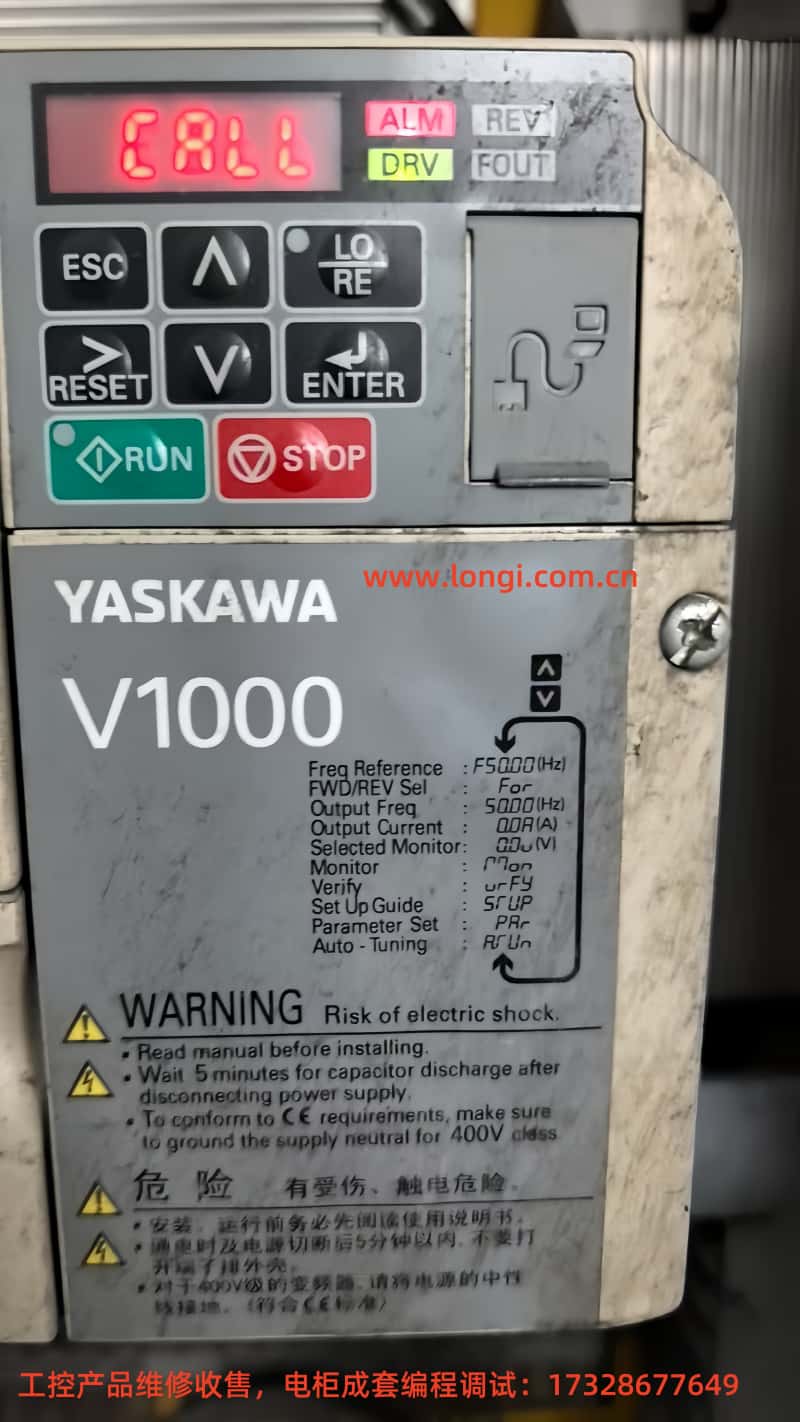

安川V1000系列變頻器以其高效的矢量控制性能和廣泛的應用范圍，成為工業自動化領域的重要設備，廣泛用于風機、泵類和傳送帶等系統。然而，變頻器在運行過程中可能會遇到各種故障，其中“CALL”故障是一個常見的通信相關問題。當變頻器顯示屏上出現“CALL”字樣，并伴隨ALM（報警）燈亮起時，通常表明通信鏈路出現異常，可能導致系統停機。本文將深入探討“CALL”故障的本質、產生原因及解決方法，并提供預防措施，以幫助用戶快速恢復設備運行并提高系統可靠性。

“CALL”故障的本質

在安川V1000系列變頻器中，“CALL”通常表示通信相關問題，可能意味著變頻器正在等待來自主站設備（如PLC）的通信信號，或者檢測到通信鏈路中的錯誤。在某些情況下，“CALL”可能是一個通用提示，提示用戶進一步檢查具體故障代碼（如“CE”表示MEMOBUS/Modbus通信錯誤）。ALM燈的亮起表明變頻器檢測到異常狀態，通常會導致輸出中斷，電機進入自由停機狀態。

根據相關資料（如安川技術手冊和故障代碼列表），雖然“CALL”在V1000系列的故障代碼列表中未明確列出，但它與通信問題密切相關，可能與“CE”（MEMOBUS/Modbus通信錯誤）或“bUS”（選件卡通信錯誤）等故障代碼有關。在某些通信協議（如Modbus）中，“CALL”可能表示更嚴重的通信問題，甚至需要更換變頻器。

“CALL”故障的產生原因

“CALL”故障的出現可能由以下原因引起：

1. 通信電纜接線問題：

• 通信電纜松動、斷裂或短路會導致數據傳輸失敗。

• 接線錯誤（如端子連接不正確）可能阻止變頻器與主站設備通信。

2. 通信參數配置錯誤：

• 通信參數（如HS-01從站地址、HS-02通信速度、HS-03奇偶校驗）與主站設備不匹配。

• 例如，如果變頻器的波特率設置為9600bps，而PLC設置為19200bps，通信將無法建立。

3. 硬件問題：

• 通信選件卡（如Modbus、CC-Link或PROFIBUS-DP卡）故障或安裝不當。

• 通信端子損壞或接觸不良。

4. 電磁干擾（EMI）：

• 工業環境中常見的電磁噪聲（如來自電機或變壓器）可能干擾通信信號，導致數據傳輸錯誤。

5. 主站程序錯誤：

• 主站設備（如PLC）的程序配置錯誤，可能導致無法正確發送命令或接收響應。

• 例如，PLC未正確設置從站地址或通信協議。

6. 通信超時：

• 如果變頻器在指定時間內（如參數HS-09設置的超時時間）未收到主站的響應，可能觸發“CALL”故障。

解決“CALL”故障的步驟

為有效解決“CALL”故障，建議按照以下步驟進行排查和處理：

步驟1：檢查物理連接和接線

• 檢查電纜：檢查通信電纜是否有破損、斷裂或短路現象。確保使用正確的通信電纜（如RS-485或RS-422）。

• 驗證連接：確認所有端子連接牢固，無松動或接觸不良。

• 參考手冊：根據安川V1000技術手冊（C.3節，PLC通信步驟），確保通信端子（如R+、R-、S+、S-）連接正確。

步驟2：驗證通信參數

• 使用變頻器的數字操作面板或編程軟件（如DriveWorksEZ）檢查以下參數：

• HS-01（從站地址）：確保設置為1-247的唯一地址，與主站設備匹配。

• HS-02（通信速度）：確認波特率（如9600、19200bps）與主站一致。

• HS-03（奇偶校驗）：選擇正確的奇偶校驗設置（無、奇、偶）。

• HS-04（故障動作選擇）：設置當通信故障發生時的動作（如減速停止或自由停止）。

• HS-09（超時時間）：調整超時時間以適應系統需求。

• 保存更改后，重新測試通信。

步驟3：執行自診斷測試

• 根據技術手冊（C.12節，自檢），設置參數H1-06為67，進入通信測試模式。

• 斷電后連接測試端子，重新上電，檢查顯示屏是否顯示“PASS”（正常）或“CE”（故障）。

• 此測試可幫助識別通信線路或硬件問題。

步驟4：調整終端電阻設置

• 對于RS-485網絡，確保終端電阻設置正確（通常為“ON”）。

• 參考技術手冊（C.3節，PLC通信步驟）檢查端子電阻配置。

步驟5：減少電磁干擾

• 檢查周圍環境是否存在電磁干擾源（如電機、變壓器）。

• 使用屏蔽電纜并確保接地良好。

• 根據技術手冊（8.4節，外圍設備連接方法），安裝電磁干擾濾波器或浪涌抑制器。

步驟6：檢查主站設備

• 驗證PLC或其他主站設備的通信設置和程序是否正確。

• 確保主站發送的命令與變頻器的通信協議和參數匹配。

步驟7：咨詢技術支持

• 如果以上步驟無法解決問題，參考安川V1000技術手冊的故障診斷部分。

• 聯系安川技術支持，提供變頻器型號、軟件版本、購買日期和故障詳情。

注意：在Modbus通信中，如果顯示“CALL”，可能表示嚴重故障，需考慮更換變頻器，但這應作為最后手段。

預防措施

為減少“CALL”故障的發生，建議采取以下預防措施：

1. 定期維護通信線路：

• 定期檢查通信電纜和端子，確保無損壞或松動。

• 及時更換老化或損壞的電纜。

2. 記錄通信參數：

• 記錄所有通信參數（如從站地址、波特率）以便快速驗證和調整。

• 在系統設置或更改后更新記錄。

3. 使用電磁干擾防護措施：

• 使用屏蔽電纜并確保接地良好。

• 安裝電磁干擾濾波器以減少噪聲影響。

4. 保持固件更新：

• 定期檢查安川官方網站獲取固件更新。

• 更新固件以修復已知的通信問題。

5. 定期系統檢查：

• 對變頻器、主站設備和通信網絡進行定期檢查，及時發現潛在問題。

6. 培訓操作人員：

• 培訓操作和維護人員，熟悉變頻器的操作、故障代碼和排查流程。

• 確保人員能夠正確解讀“CALL”等故障信息并采取適當措施。

故障代碼參考表

以下是V1000系列變頻器中與通信相關的常見故障代碼及其描述：

結論

“CALL”故障是安川V1000系列變頻器中與通信相關的重要問題，可能導致系統停機，影響生產效率。通過檢查接線、驗證通信參數、執行自診斷測試和減少電磁干擾，大多數“CALL”故障可以得到解決。采取預防措施，如定期維護、記錄參數和使用屏蔽電纜，可以顯著降低此類故障的發生率。對于復雜或持續的問題，建議參考安川V1000技術手冊或聯系安川技術支持以獲取專業幫助。確保通信系統的可靠性對于維持工業應用的穩定運行至關重要。
