三菱變頻器E700(E740)出現E.AIE故障代碼：模擬量輸入異常的故障分析與解決方案

一、引言

三菱E700系列變頻器（包括E740型號）是工業自動化領域中應用廣泛的高性能設備，以其高效、穩定和靈活性深受用戶信賴。然而，在實際使用中，變頻器可能會因各種原因出現故障，其中“E.AIE”故障代碼（模擬量輸入異常，Analog Input Error）是較為常見的一種。本文將深入分析E.AIE故障的含義、可能原因，并提供系統化的排查步驟和解決方案，幫助用戶快速定位問題并恢復設備正常運行。同時，我們還將探討預防措施，以減少類似故障的發生。

二、E.AIE故障代碼的含義

根據《三菱E700變頻器說明書》（以下簡稱說明書），E.AIE故障代碼表示模擬量輸入異常。這一故障通常與變頻器的模擬量輸入信號有關。模擬量輸入信號（如0-10V電壓或4-20mA電流）通過端子（如端子2或端子4）輸入，用于設定電機運行頻率或其他控制參數。當變頻器檢測到這些信號超出正常范圍、缺失或不穩定時，會觸發E.AIE保護功能，停止輸出并在操作面板上顯示該故障代碼。

可能觸發的情況

1. 信號超出范圍：輸入信號超過變頻器支持的范圍（如電壓>10V或電流>20mA）。

2. 信號傳輸異常：接線問題或電磁干擾導致信號中斷或畸變。

3. 外部設備故障：提供信號的設備（如電位器、傳感器或PLC）出現問題。

4. 參數設置錯誤：特別是與模擬量輸入相關的參數，如PR.73和PR.267。

5. 變頻器內部問題：模擬量輸入電路損壞。

了解E.AIE的含義后，我們需要從多個角度分析其原因，并制定排查和解決策略。

三、E.AIE故障的可能原因

E.AIE故障可能由外部因素或設備本身問題引起。以下是詳細的原因分析：

1. 模擬量輸入信號異常

變頻器的模擬量輸入信號通常由外部設備提供，用于頻率設定或參數控制。說明書（PAGE 71）指出，E700系列支持0-5V、0-10V電壓輸入和4-20mA電流輸入。如果信號超出這些范圍，變頻器會觸發保護。

• 可能問題：

• 外部設備輸出異常（如電壓超過10V）。

• 信號不穩定或缺失。

• 示例：電位器損壞導致輸出電壓波動，或PLC輸出模塊故障導致電流超出20mA。

2. 接線問題

接線問題是模擬量輸入異常的常見原因。說明書（PAGE 19和PAGE 23）詳細描述了控制電路端子的接線要求。

• 可能問題：

• 接線松動或斷開：端子2（電壓輸入）、端子4（電流/電壓輸入）或端子5（公共端）接觸不良。

• 接線錯誤：電壓信號誤接入電流端子，或公共端未正確連接。

• 電磁干擾：信號線未屏蔽或與動力線過近，導致信號畸變。

• 示例：信號線未使用屏蔽線，受到附近電機運行產生的電磁干擾。

3. 外部設備或傳感器故障

模擬量信號通常來自外部設備，如電位器、傳感器或PLC。若這些設備故障，可能導致信號異常。

• 可能問題：

• 電位器老化，輸出電壓不穩定。

• 傳感器損壞，4-20mA電流信號中斷。

• 外部設備電源異常，影響信號輸出。

• 示例：4-20mA壓力傳感器因內部短路而輸出異常電流。

4. 參數設置錯誤

變頻器的參數設置直接影響模擬量輸入的識別。說明書（PAGE 49和PAGE 71）提到以下關鍵參數：

• PR.73（模擬量輸入選擇）：定義端子2的輸入類型（如0-10V或4-20mA）。

• PR.267（端子4輸入選擇）：定義端子4的輸入類型，支持0-5V、0-10V或4-20mA。

• PR.125/PR.126（頻率設定增益）：校準模擬信號與頻率的對應關系。

• 可能問題：PR.73或PR.267設置與實際信號類型不匹配，導致變頻器無法正確識別輸入信號。

• 示例：PR.267設為“0”（4-20mA），但實際輸入為0-10V信號，導致信號讀取錯誤。

5. 變頻器內部電路故障

若外部信號和接線正常，但故障仍存，則可能是變頻器硬件問題。

• 可能問題：

• 模擬量輸入電路（如A/D轉換模塊）損壞。

• 內部電路老化或受潮。

• 示例：長期運行在潮濕環境中導致電路板腐蝕。

四、PR.267在E.AIE故障中的作用

PR.267是與模擬量輸入密切相關的參數，具體用于設置端子4的輸入類型。根據說明書（PAGE 71），PR.267的可選值包括：

• 0：4-20mA電流輸入。

• 1：0-5V電壓輸入。

• 2：0-10V電壓輸入。

PR.267的作用是告知變頻器如何解讀通過端子4輸入的模擬信號。例如，若PR.267設為“0”，變頻器期望接收4-20mA電流信號；若設為“2”，則期望0-10V電壓信號。

PR.267與E.AIE故障的關聯

當PR.267的設置與實際輸入信號類型不匹配時，變頻器可能無法正確識別或處理信號，從而觸發E.AIE故障。

• 不匹配示例：若PR.267設為“0”（電流輸入），但實際輸入為電壓信號，變頻器會誤判，導致E.AIE。

• 信號超出預期：即使信號類型正確，若PR.267設置導致變頻器對信號范圍的預期與實際不符，也可能引發故障。

因此，在排查E.AIE故障時，檢查PR.267的設置至關重要。

五、解決E.AIE故障的步驟

針對上述原因，以下是系統化的排查和解決步驟：

1. 檢查模擬量輸入信號

• 操作：

• 使用萬用表測量端子2（電壓輸入）或端子4（電流/電壓輸入）與端子5之間的信號值。

• 確認信號是否在正常范圍（0-5V、0-10V或4-20mA）。

• 解決方法：

• 若信號超出范圍，調整外部設備輸出。

• 若信號缺失，檢查外部設備是否正常。

2. 檢查接線和屏蔽

• 操作：

• 檢查端子2、4、5的接線是否牢固，參照說明書（PAGE 15）核對接線圖。

• 確認信號線是否使用屏蔽線，屏蔽層是否接地（PAGE 33）。

• 解決方法：

• 重新固定松動端子或更換損壞線路。

• 加裝屏蔽線并遠離動力線，減少干擾。

3. 測試外部設備

• 操作：

• 斷開外部設備，使用信號發生器輸入標準信號，觀察故障是否消失。

• 解決方法：

• 若直接輸入正常，檢查并更換故障的外部設備。

4. 檢查參數設置（重點關注PR.267）

• 操作：

• 查看PR.267當前值。

• 確認端子4實際信號類型（電壓或電流）。

• 調整PR.267至匹配值（如“2”表示0-10V）。

• 進入?yún)?shù)模式，檢查PR.73（端子2）和PR.267（端子4）是否與輸入信號類型匹配。

• 具體步驟：

• 驗證PR.125和PR.126是否正確校準（PAGE 70）。

• 解決方法：

• 調整PR.73和PR.267至正確值。

• 若不確定，可復位參數至出廠設置（PAGE 42）并重新配置。

5. 檢查變頻器硬件

• 操作：

• 檢查端子外觀是否有燒焦或損壞跡象。

• 若條件允許，更換控制板測試。

• 解決方法：

• 若確認硬件故障，聯系三菱售后或?qū)I(yè)人員維修（PAGE 113）。

6. 復位與測試

• 操作：

• 按“STOP/RESET”鍵復位故障（PAGE 95）。

• 重新啟動變頻器，進行試運行。

• 解決方法：

• 若故障仍存，重復上述步驟或?qū)で蠹夹g(shù)支持。

六、預防措施

為減少E.AIE故障的發生，可采取以下措施：

1. 定期檢查接線：每月檢查端子牢固性和信號線狀態。

2. 使用高質量設備：選擇與變頻器兼容的外部設備。

3. 優化安裝環境：遵循說明書（PAGE 14）要求，避免惡劣環境。

4. 參數備份與檢查：初次調試后備份參數，定期核對PR.267等關鍵參數。

5. 定期維護：按PAGE 113建議，每年清潔變頻器并檢查內部電路。

七、案例分析

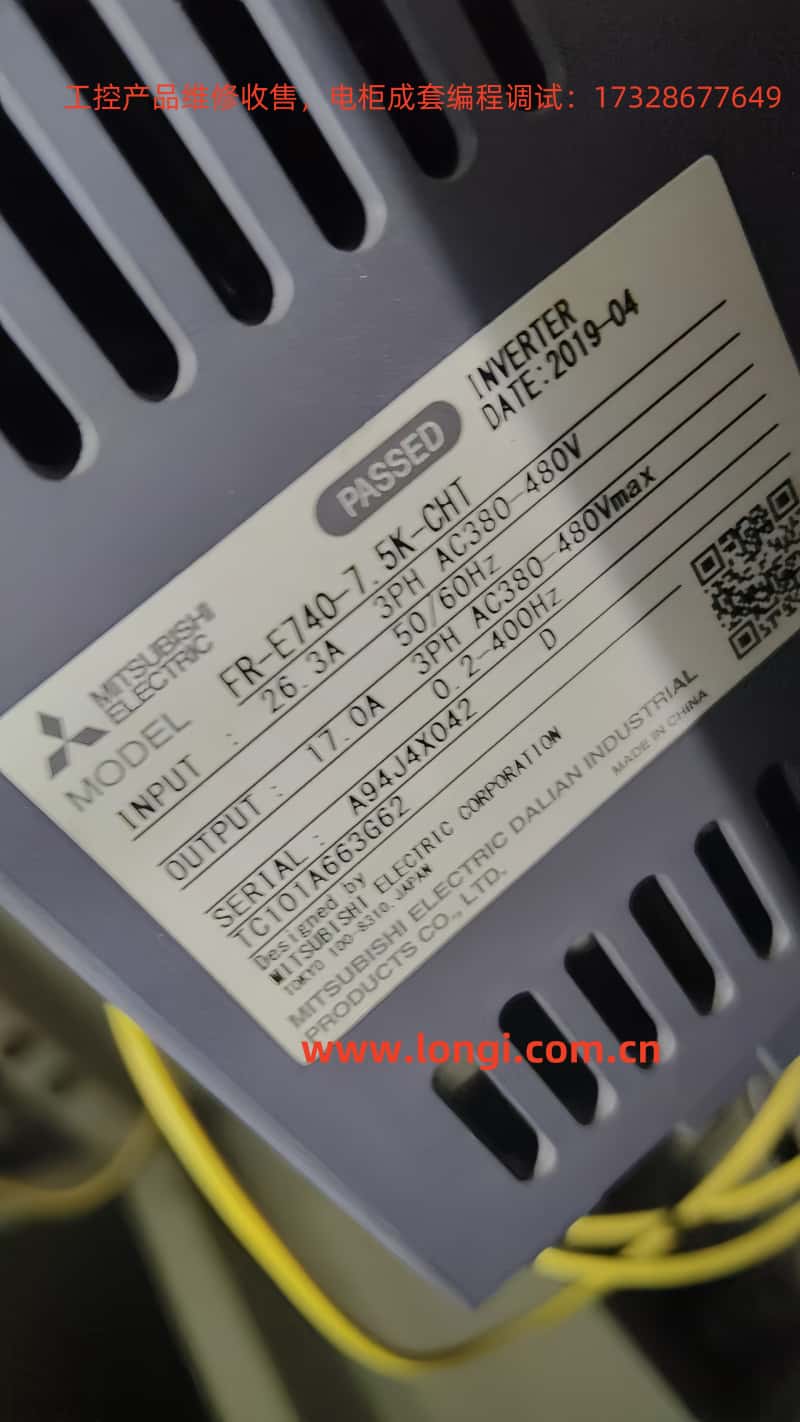

假設一臺FR-E740-7.5K-CHT變頻器顯示E.AIE故障：

• 排查：測量端子4輸入為0-10V電壓，但PR.267設為“0”（4-20mA）。

• 定位：PR.267設置與實際信號不匹配。

• 解決：將PR.267調整為“2”（0-10V），復位后故障消除。

• 預防：記錄PR.267設置，并定期檢查外部設備。

八、總結

三菱變頻器E700(E740)的E.AIE故障通常由模擬量輸入信號異常、接線問題、外部設備故障、參數設置錯誤（尤其是PR.267）或硬件損壞引起。通過檢查信號、接線、設備、參數和硬件，用戶可快速解決問題。特別地，PR.267的正確設置對避免E.AIE故障至關重要。預防措施，如定期檢查PR.267和參數備份，能進一步提升設備可靠性。若自行排查困難，建議聯系三菱技術支持，確保生產效率和設備安全。
