郁樹變頻器YS510系列用戶手冊使用指南

一、變頻器操作面板功能介紹

郁樹變頻器YS510系列的操作面板集成了豐富的功能，使用戶能夠方便地進行參數設置、監控運行狀態以及故障診斷。操作面板主要包括數碼顯示屏、功能顯示燈、編程鍵、數據確認鍵、移位鍵、運行鍵、停止/復位鍵等。

• 數碼顯示屏：用于顯示當前的運行頻率、設定頻率、故障代碼等關鍵信息。

• 功能顯示燈：如RUN/TUNE（運行狀態指示燈）、FWD/REV（正反轉指示燈）、LOCAL/REMOT（控制模式指示燈）等，用于指示變頻器的當前工作狀態。

• 編程鍵：用于進入或退出參數設置菜單。

• 數據確認鍵：用于確認當前參數設置或進入下一級菜單。

• 移位鍵：用于在參數設置時選擇不同的數位或功能。

• 運行鍵：用于啟動變頻器。

• 停止/復位鍵：用于停止變頻器運行或復位故障報警。

二、恢復參數出廠值設置

在某些情況下，用戶可能需要將變頻器的參數恢復到出廠設置。這可以通過以下步驟實現：

1. 進入?yún)?shù)設置菜單：按下編程鍵，進入?yún)?shù)設置一級菜單。

2. 選擇功能碼F0.17：使用移位鍵選擇功能碼F0.17（功能參數恢復）。

3. 設置參數值為1：通過數據確認鍵進入功能碼F0.17的設定界面，將參數值設置為1，然后按下數據確認鍵確認。

4. 恢復出廠值：變頻器將自動將所有參數恢復到出廠設置，并顯示“End”字樣，表示恢復完成。

三、設置和消除密碼

為了保護參數不被隨意修改，郁樹變頻器YS510系列提供了密碼保護功能。用戶可以通過以下步驟設置和消除密碼：

設置密碼

1. 進入?yún)?shù)設置菜單：按下編程鍵，進入?yún)?shù)設置一級菜單。

2. 選擇功能碼F7.00：使用移位鍵選擇功能碼F7.00（用戶密碼）。

3. 輸入密碼值：通過數據確認鍵進入功能碼F7.00的設定界面，輸入所需的密碼值（0~65535），然后按下數據確認鍵確認。

消除密碼

1. 進入?yún)?shù)設置菜單：按下編程鍵，進入?yún)?shù)設置一級菜單。

2. 選擇功能碼F7.00：使用移位鍵選擇功能碼F7.00（用戶密碼）。

3. 將密碼值設置為0：通過數據確認鍵進入功能碼F7.00的設定界面，將密碼值設置為0，然后按下數據確認鍵確認。密碼保護功能將被解除。

四、設置參數訪問限制

除了密碼保護外，郁樹變頻器YS510系列還提供了參數訪問限制功能，允許用戶限制對特定功能碼的訪問。這可以通過以下步驟實現：

1. 進入?yún)?shù)設置菜單：按下編程鍵，進入?yún)?shù)設置一級菜單。

2. 選擇需要限制訪問的功能碼：使用移位鍵選擇需要限制訪問的功能碼。

3. 設置訪問限制：通過數據確認鍵進入該功能碼的設定界面，根據需要將訪問限制設置為“不可更改”（具體設置方法請參考變頻器手冊）。

五、拷貝參數到另外一臺變頻器上使用

在某些情況下，用戶可能需要將一臺變頻器的參數拷貝到另一臺變頻器上使用。這可以通過以下步驟實現：

1. 使用通訊接口：確保兩臺變頻器都支持Modbus通訊協議，并使用通訊電纜將它們連接到一起。

2. 讀取源變頻器參數：使用上位機軟件或編程器讀取源變頻器的所有參數。

3. 寫入目標變頻器：將讀取到的參數寫入到目標變頻器中。請注意，在寫入?yún)?shù)之前，應先確保目標變頻器的型號和硬件配置與源變頻器相同或兼容。

六、外部端子正反轉控制和外部電位器調速

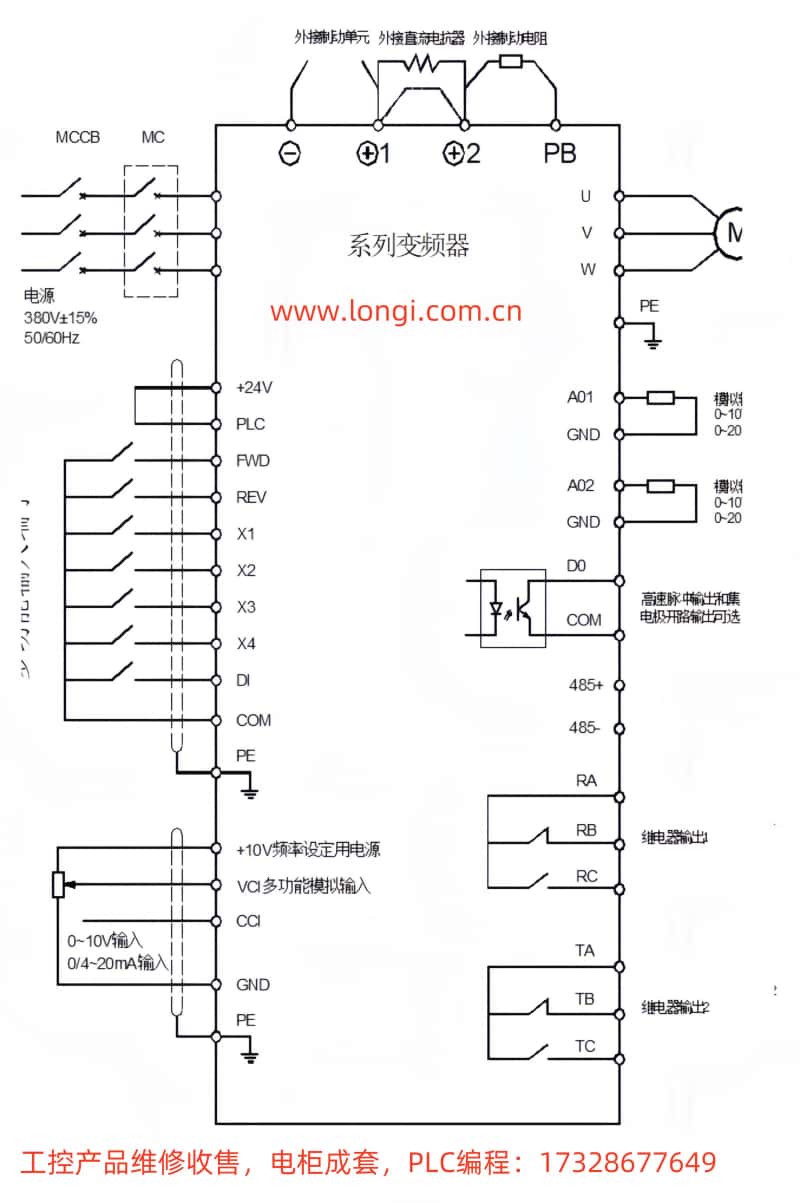

郁樹變頻器YS510系列支持通過外部端子實現正反轉控制和外部電位器調速。以下是具體接線和參數設置方法：

外部端子正反轉控制

1. 接線：

• 將外部正轉控制信號接入變頻器的FWD端子。

• 將外部反轉控制信號接入變頻器的REV端子。

• 確保公共端COM正確接線。

2. 參數設置：

• 進入?yún)?shù)設置菜單，選擇功能碼F5.06（FWD端子功能選擇），將其設置為“正轉運行”（通常為1）。

• 選擇功能碼F5.07（REV端子功能選擇），將其設置為“反轉運行”（通常為2）。

• 確保功能碼F0.02（運行指令通道）設置為“端子指令通道”（通常為1）。

外部電位器調速

1. 接線：

• 將外部電位器的輸出端接入變頻器的模擬量輸入端子VCI（或CCI，取決于電位器的輸出類型）。

• 確保公共端正確接線。

2. 參數設置：

• 進入?yún)?shù)設置菜單，選擇功能碼F0.03（主頻率源X選擇），將其設置為“模擬量VCI設定”（或“模擬量CCI設定”，取決于電位器的輸出類型）。

• 根據需要調整功能碼F5.11（VCI下限值）、F5.12（VCI下限對應設定）、F5.13（VCI上限值）和F5.14（VCI上限對應設定）等參數，以匹配電位器的輸出范圍。

七、故障代碼及其解決方法

郁樹變頻器YS510系列提供了豐富的故障代碼，幫助用戶快速定位和解決故障問題。以下是一些常見的故障代碼及其含義和解決方法：

• E-01：加速運行過電流

• 含義：變頻器在加速過程中出現過電流。

• 解決方法：檢查電機是否過載、電網電壓是否偏低、變頻器功率是否偏小等，并適當增大加速時間。

• E-02：減速運行過電流

• 含義：變頻器在減速過程中出現過電流。

• 解決方法：檢查負載慣性轉矩是否過大、變頻器功率是否偏小等，并適當增大減速時間或外加合適的能耗制動組件。

• E-04：加速運行過電壓

• 含義：變頻器在加速過程中出現過電壓。

• 解決方法：檢查輸入電源是否異常、是否避免停機再啟動等。

• E-07：整流模塊過熱

• 含義：變頻器的整流模塊過熱。

• 解決方法：檢查是否變頻器瞬間過流、輸出三相是否有相間或接地短路、風道是否堵塞或風扇是否損壞等，并采取相應的解決措施。

• E-10：電機過載

• 含義：電機過載。

• 解決方法：檢查電網電壓是否過低、電機額定電流設置是否正確、電機是否堵轉或負載突變過大等，并重新設置電機額定電流或檢查負載情況。

• E-15：通訊故障

• 含義：變頻器與上位機之間的通訊出現故障。

• 解決方法：檢查波特率設置是否恰當、通訊接口配線是否正確等，并按STOP/RST鍵復位或?qū)で蠓?wù)。

通過詳細閱讀和理解郁樹變頻器YS510系列用戶手冊，用戶可以更好地掌握變頻器的操作方法和故障解決方法，確保變頻器的正常運行和高效使用。
