一、操作面板功能介紹及參數管理
1.1 操作面板功能介紹

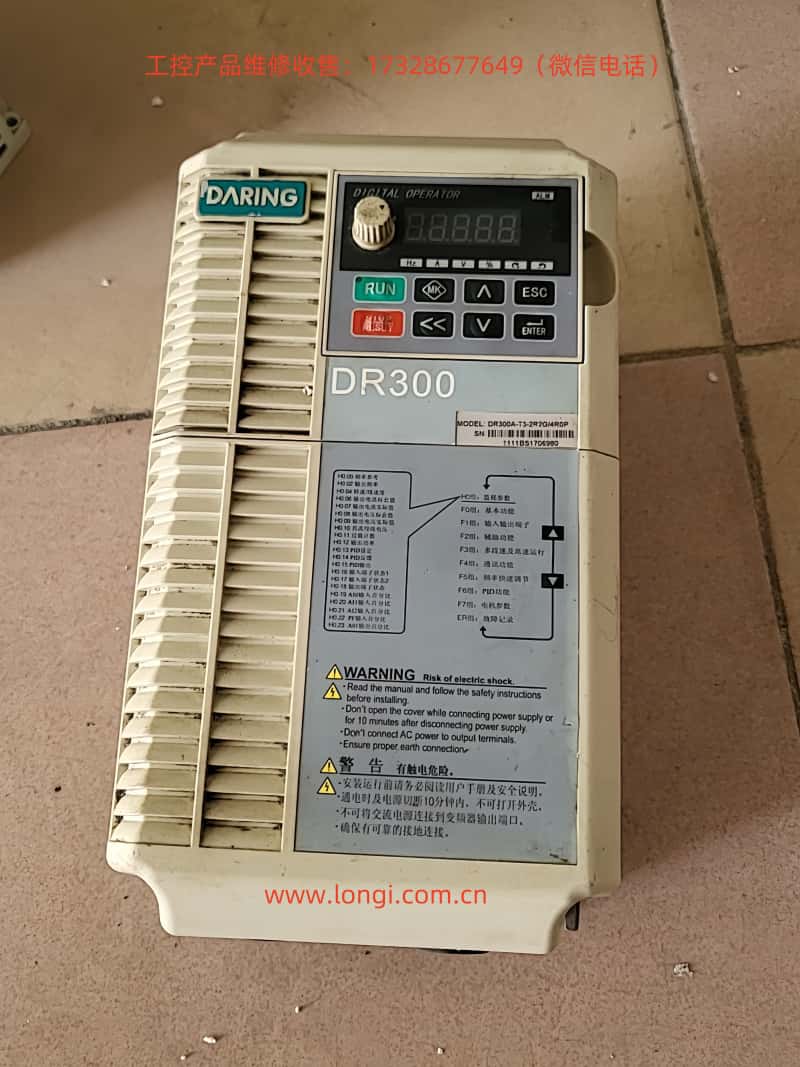

大元變頻器DR300A的操作面板設計簡潔直觀，功能強大。面板上配備有LED顯示屏，用于顯示變頻器的工作狀態、參數設定值及故障信息。主要功能鍵包括運行鍵、停止/復位鍵、確認鍵、取消鍵、遞增/遞減鍵、移位鍵以及多功能鍵等。
運行鍵：按下此鍵啟動變頻器運行。
停止/復位鍵：在變頻器運行時按下此鍵停止運行，在故障狀態下按下此鍵復位故障。
確認鍵：用于確認參數設定或功能選擇。
取消鍵：用于取消當前操作或返回上一級菜單。
遞增/遞減鍵：用于調整參數值或選擇菜單項。
移位鍵：用于切換顯示內容或調整參數值的小數點位置。
多功能鍵：通過設定，可實現點動運行、正/負輸入切換、功能碼顯示切換等多種功能。
1.2 拷貝參數到另一臺變頻器
為了實現參數的快速?gòu)?fù)制，DR300A變頻器提供了參數上傳和下載功能。具體操作步驟如下：
參數上傳：將源變頻器的參數上傳到操作面板。首先，確保源變頻器與操作面板連接正常，進入?yún)?shù)拷貝模式，選擇“參數上傳”功能，按照提示操作完成參數上傳。
參數下載：將操作面板中的參數下載到目標變頻器。將目標變頻器與操作面板連接，進入?yún)?shù)拷貝模式，選擇“參數下傳（帶電機參數）”功能，按照提示操作完成參數下載。
1.3 恢復參數出廠值設置
在需要恢復變頻器參數至出廠默認值時，可按照以下步驟操作：
進入?yún)?shù)設置菜單。
找到“恢復出廠值”功能碼（F0.28）。
通過遞增/遞減鍵選擇“參數恢復模式1”或“參數恢復模式2”（根據需要選擇是否保留模擬量輸入輸出偏置參數）。
按下確認鍵執行恢復操作。
1.4 設置參數訪問限制
為了防止誤操作或非法訪問變頻器參數，DR300A提供了參數保護功能。通過設置功能碼F0.01，可選擇參數的更改權限和初始化級別：
0：鍵盤、通訊口同時可修改。
1：僅鍵盤可修改。
2：僅通訊口可修改。
3：鍵盤、通訊口都不可修改。
根據實際需求選擇合適的參數保護級別，確保變頻器參數的安全性和穩定性。
二、外部端子控制與調速
2.1 外部端子正反轉控制
DR300A變頻器支持通過外部端子實現電機的正反轉控制。具體接線和參數設置如下：
2.2 外部電位器調速
DR300A變頻器還支持通過外部電位器實現電機的調速功能。具體接線和參數設置如下：
三、故障代碼及故障處理
3.1 故障代碼及含義
DR300A變頻器在運行過程中可能會遇到各種故障，并通過顯示屏顯示相應的故障代碼。以下是一些常見的故障代碼及其含義：
Err.01：逆變單元保護。可能原因包括變頻器輸出回路短路、電機和變頻器連線過長、模塊過熱等。
Err.02：加速過電流?？赡茉虬ㄗ冾l器輸出回路存在接地或短路、控制方式為矢量且沒有進行參數調整、加速時間太短等。
Err.03：恒速過電流?？赡茉虬ㄗ冾l器輸出回路短路或漏電流、控制方式為矢量且沒有進行參數調諧、運行中突加負載等。
Err.05：加速過電壓。可能原因包括輸入電壓偏高、加速過程中存在外力拖動電機運行、加速時間過短等。
Err.10：模塊過熱。可能原因包括環境溫度過高、風道堵塞、風扇損壞等。
3.2 故障處理方法
針對上述故障代碼，可采取以下處理方法：
Err.01：檢查并排除外圍故障，如電機連線、輸出回路等；檢查風道是否堵塞，風扇是否正常工作；若問題依舊存在，需尋求技術支持。
Err.02/Err.03：檢查并排除外圍故障；進行電機參數調諧；增大加減速時間；若負載波動較大，需考慮選用功率等級更大的變頻器。
Err.05：調整輸入電壓至正常范圍；取消外力拖動或加裝制動電阻；增大加速時間。
Err.10：降低環境溫度；清理風道；更換損壞的風扇或熱敏電阻。
在處理故障時，務必遵循安全操作規程，確保人身和設備安全。若故障無法自行解決，應及時聯系專業技術人員進行維修。
通過以上對大元變頻器DR300A手冊的詳細解讀，用戶可以更好地了解變頻器的操作面板功能、參數管理方法、外部端子控制與調速設置以及故障代碼及處理方法，為變頻器的安全、穩定運行提供有力保障。
