東元伺服JSDAP系列用戶手冊操作指南
東元伺服JSDAP系列是一款高性能的伺服驅動器，廣泛應用于各種工業自動化場合。為了更好地操作和維護JSDAP系列伺服驅動器，本文將詳細介紹其狀態顯示和診斷功能、無負載伺服馬達的試運轉、參數重置、風扇運轉設定、位置模式控制、電子齒輪比設置以及故障代碼分析等內容。
一、狀態顯示和診斷功能
狀態顯示功能
JSDAP伺服驅動器的狀態顯示功能通過面板上的LED七段顯示器和LED燈來實現。當驅動器通電后，面板上的POWER指示燈亮起，表示驅動器已正常通電。CHARGE指示燈在關閉電源后熄滅前，表示主電路仍有電，此時禁止觸摸電路或更換零件。通過MODE鍵，用戶可以在各種參數之間循環切換，包括狀態顯示參數、診斷參數、異常警報記錄、系統參數、轉矩控制參數、速度控制參數、位置控制參數等。
診斷功能
診斷功能允許用戶查看當前系統的各種信息，如當前控制模式（dn-01）、輸出接點信號狀態（dn-02）、輸入接點信號狀態（dn-03）、CPU軟件版本（dn-04）等。這些診斷信息對于故障排除和系統調試非常有幫助。
二、無負載伺服馬達搭配上位控制器的試運轉
在無負載條件下，伺服馬達的試運轉是驗證驅動器配置和接線正確性的重要步驟。試運轉前，需要確保驅動器電源、馬達接線和編碼器接線均正確無誤。試運轉過程中，可以利用驅動器面板上的JOG功能來檢查馬達的運轉速度和方向。
具體步驟如下：
將伺服馬達固定于機臺上，避免試運轉過程中發生跳動或移動。
檢查驅動器電源、馬達接線和編碼器接線是否正確。移除控制信號線（CN1）。
開啟驅動器電源，如果面板顯示異常，需根據異常代碼進行故障排除。
釋放機械剎車（如果馬達附帶機械剎車）。
利用面板操作進行JOG運轉，檢查馬達運轉速度和方向是否正確。如有異常，需調整速度控制參數（如Sn201）和系統參數（如Cn004）。
三、參數重置、風扇運轉設定
參數重置
如果需要對驅動器進行參數重置，可以通過同時按下面板上的UP鍵和DOWN鍵來實現。在異常警報排除后，先解除輸入接點SON動作（即解除馬達激磁狀態），然后同時按下UP鍵和DOWN鍵，面板將顯示“RESET”并立即跳回參數選擇畫面，表示異常警報已正確清除。
風扇運轉設定
風扇運轉設定通過相關參數進行調整。具體設定方法請參考用戶手冊中的相關章節。一般來說，可以通過調整控制參數來設定風扇的啟動溫度和運轉模式，以確保驅動器在合適的溫度下工作。
四、位置模式控制及電子齒輪比設置
位置模式控制
位置模式控制適用于需要精確控制馬達位置的場合。在位置模式下，馬達的位置由外部脈沖命令信號控制。為實現位置模式控制，需要正確接線并設置相關參數。

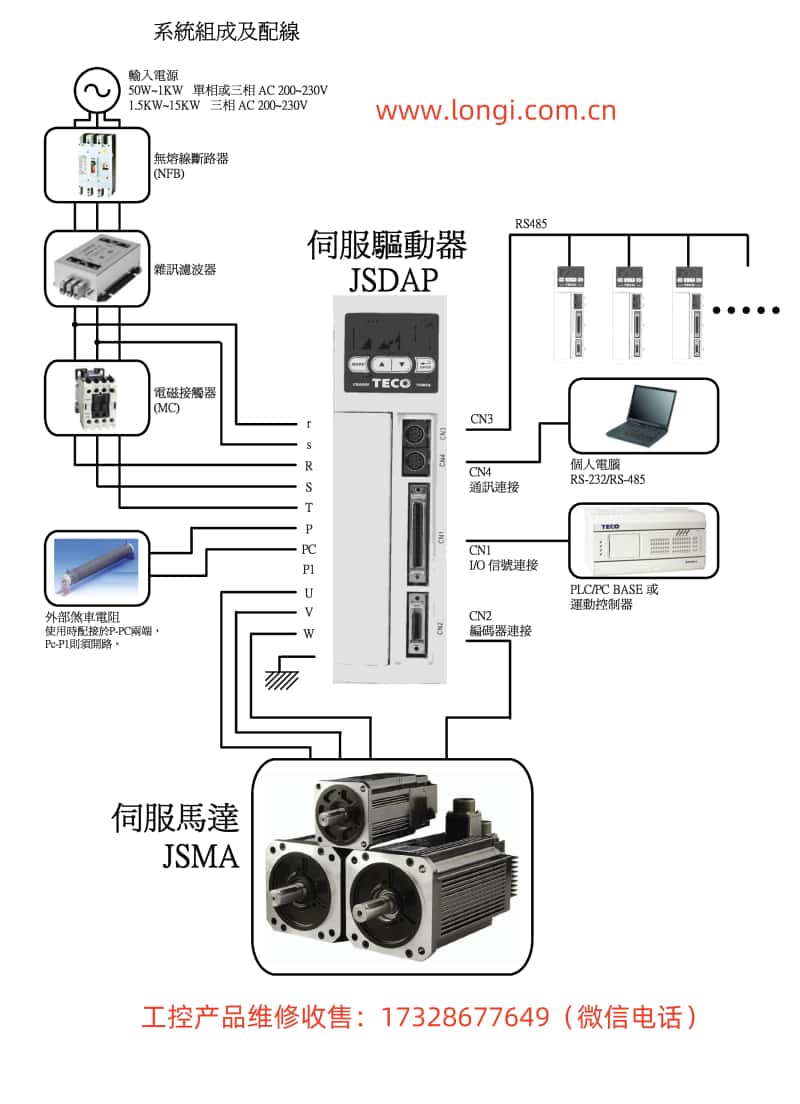

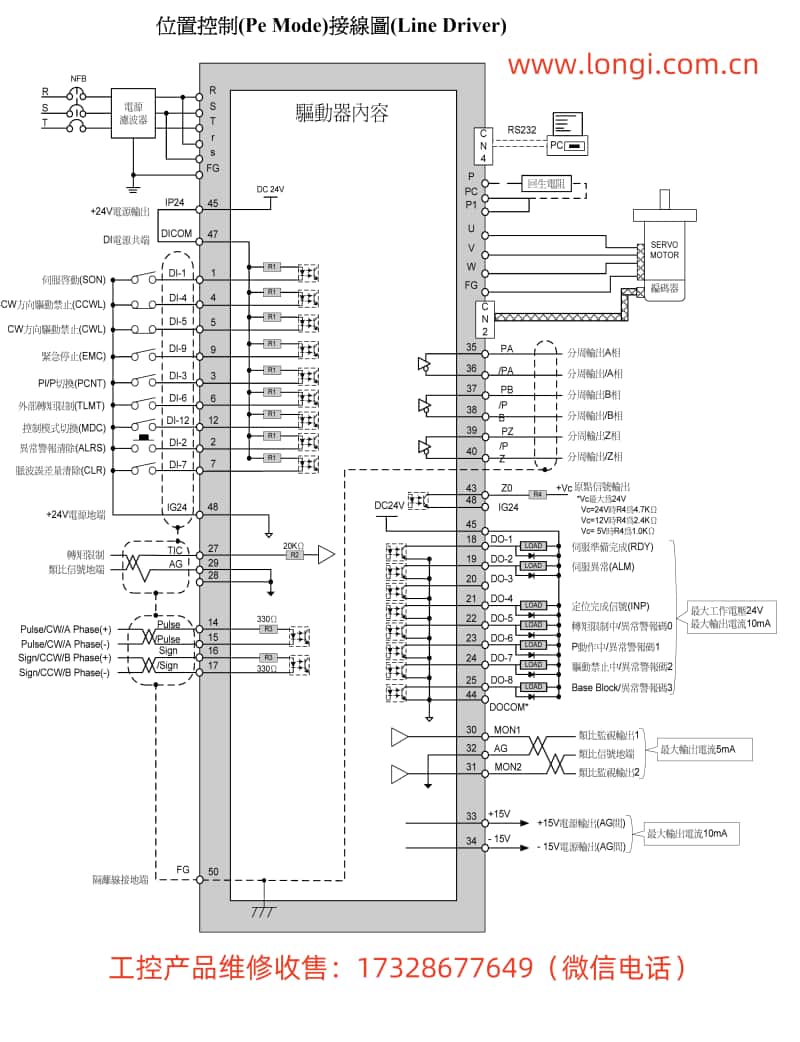

接線方面，需要將脈沖命令信號（Pulse和/Pulse）和符號信號（Sign和/Sign）接入CN1控制信號端子的相應接點。同時，還需要確保驅動器電源、馬達接線和編碼器接線均正確無誤。
參數設置方面，需要設置控制模式選擇參數（Cn001）為位置控制模式（通常為2或3），并設置電子齒輪比參數（Pn302~Pn306）以適應不同的應用需求。電子齒輪比用于將脈沖命令信號轉換為馬達的實際運動距離。
電子齒輪比設置
電子齒輪比的設置對于位置控制的精度至關重要。通過調整電子齒輪比參數（Pn302~Pn306），可以改變脈沖命令信號與馬達實際運動距離之間的比例關系。具體設置方法請參考用戶手冊中的相關章節。一般來說，需要根據馬達編碼器的規格和機臺的應用規格來計算并設置合適的電子齒輪比。
五、故障代碼含義分析和解決方法
JSDAP伺服驅動器在運行過程中可能會出現各種故障代碼。這些代碼通常指示了具體的異常類型，如過電壓、過電流、編碼器異常等。當出現故障代碼時，用戶應首先查閱用戶手冊中的故障代碼表以了解異常類型及其可能的原因。
解決故障的方法通常包括檢查接線是否正確、參數設置是否合理、外部負載是否過重等。在排除故障后，需要利用驅動器面板上的異常重置功能來清除異常警報并恢復驅動器的正常運行。
六、總結
本文詳細介紹了東元伺服JSDAP系列用戶手冊中的操作指南，包括狀態顯示和診斷功能、無負載伺服馬達的試運轉、參數重置、風扇運轉設定、位置模式控制及電子齒輪比設置以及故障代碼分析等內容。通過遵循本文的指導，用戶可以更好地操作和維護JSDAP系列伺服驅動器，確保其穩定可靠地運行在各種工業自動化場合中。
