一、操作面板功能介紹及密碼與參數鎖定設置
東元變頻器A510S系列的操作面板是其核心控制界面，提供了直觀的操作和監控功能。面板上配備有LED顯示屏、多個功能按鍵及狀態指示燈，使用戶能夠輕松進行參數設置、監控運行狀態及故障排查。
設置密碼與消除密碼：
為了保護參數設置不被隨意更改，A510S系列變頻器提供了密碼保護功能。要設置密碼，用戶需進入“維護功能群組”（參數群組13），將“參數密碼功能”（參數13-07）設置為一個0到65534之間的數值。消除密碼則只需將該參數重置為0。
參數鎖定與解鎖：
參數鎖定功能用于防止非授權用戶對變頻器參數進行修改。通過設置“參數鎖定”（參數13-06）為1，可以限制用戶只能修改預設的“使用者參數”（參數00-41至00-56）。若需解鎖所有參數，將該參數設置為2即可。
設置監控狀態為電流和實際頻率：
為了實時監控變頻器的電流和實際輸出頻率，用戶需進入“監視功能群組”（參數群組12），通過修改“顯示畫面選擇”（參數12-00）來設置LED顯示屏的顯示內容。例如，將最高位設置為1（輸出電流），最低位設置為2（輸出電壓），即可在面板上同時顯示電流和電壓值。類似地，通過調整參數12-00的其他位，用戶可以選擇顯示實際頻率等其他監控參數。
二、端子正反轉控制與外部電位器調速實現

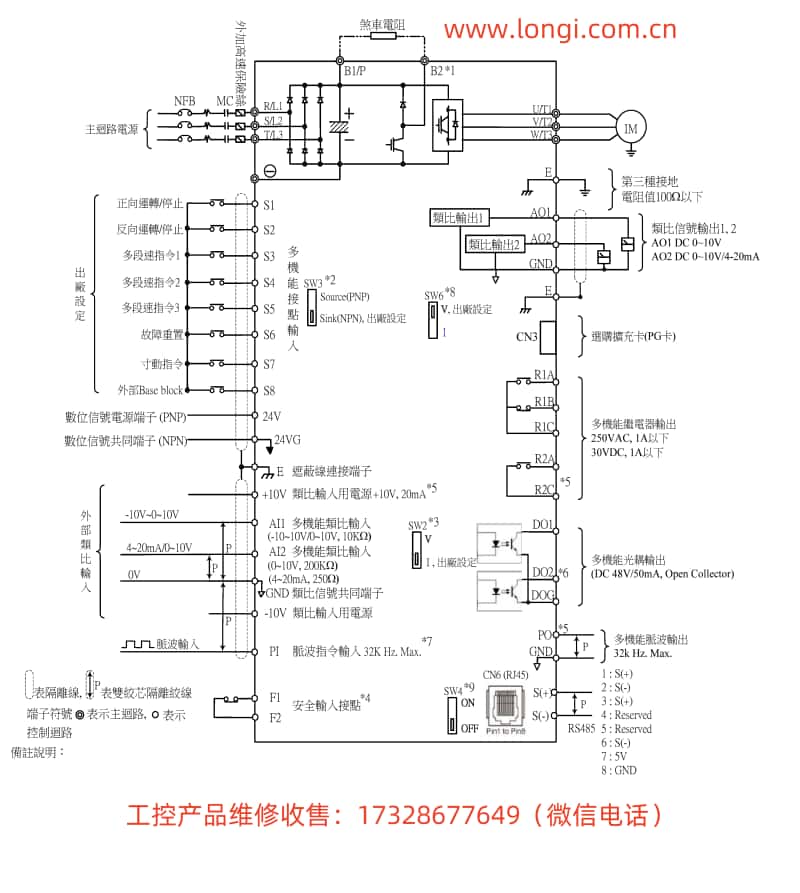

A510S系列變頻器支持通過外部端子實現正反轉控制和調速功能，具體接線和參數設置如下：
正反轉控制：
要實現正反轉控制，用戶需將變頻器的多功能數字輸入端子（如S1和S2）分別連接到外部控制信號源。在參數設置中，將“多功能端子S1功能設定”（參數03-00）設置為0（正轉/停止指令），將“多功能端子S2功能設定”（參數03-01）設置為1（反轉/停止指令）。這樣，當S1端子接收到高電平信號時，變頻器將正轉；當S2端子接收到高電平信號時，變頻器將反轉。
外部電位器調速：
外部電位器調速是通過模擬信號（如0-10V或4-20mA）來動態調整變頻器的輸出頻率。用戶需將電位器的輸出端連接到變頻器的模擬輸入端子（如AI1或AI2），并在參數設置中啟用相應的模擬輸入功能。例如，將“AI1信號掃瞄濾波時間”（參數04-01）設置為一個合適的值以消除信號干擾，然后將“AI1功能設定”（參數04-00）設置為0（0-10V輸入），即可通過調節電位器來改變變頻器的輸出頻率。
三、故障代碼含義分析與解決方法
A510S系列變頻器在發生故障時會顯示相應的錯誤代碼，幫助用戶快速定位問題。以下是一些常見故障代碼的含義及解決方法：
OC（過電流）：表示變頻器輸出電流超過額定值?？赡茉虬姍C(jī)過載、輸出短路等。解決方法包括檢查電機負載、檢查輸出電路是否短路等。
OL1（馬達過載）：表示電機過載?？赡茉虬ㄘ?fù)載過大、加速時間設置過短等。解決方法包括減輕負載、增加加速時間等。
OH1（散熱座過熱）：表示變頻器散熱不良?？赡茉虬ōh(huán)境溫度過高、散熱風扇故障等。解決方法包括改善散熱條件、更換散熱風扇等。
UV（電壓過低）：表示輸入電壓低于額定值?？赡茉虬娫措妷翰环€(wěn)定、輸入電路接觸不良等。解決方法包括檢查電源電壓、檢查輸入電路連接等。
四、總結
東元變頻器A510S系列用戶手冊提供了詳盡的操作指南和參數設置說明，幫助用戶輕松上手并高效運維變頻器。通過本文的介紹，用戶可以了解如何操作面板、設置密碼與參數鎖定、實現端子正反轉控制與外部電位器調速，以及解讀和解決常見的故障代碼。這些功能和應用場景的實現，都離不開對用戶手冊的深入理解和正確應用。因此，建議用戶在操作變頻器前仔細閱讀用戶手冊，并嚴格按照手冊中的指導進行操作和設置。
