修復電子設備，尤其是像變頻調速器（VSD）這樣復雜的設備，通常需要一種細致入微的方法來診斷和解決問題。最近一個涉及上海日虹CHRH-415AEE 1.5kW變頻調速器的維修案例，突顯了徹底檢查的重要性以及在故障排除過程中可能出現的意外轉折。
CHRH-415AEE變頻調速器的用戶報告稱，設備出現輸出不穩定和電機跳動的情況，這表明驅動器的運行存在問題。初步檢查時，輸出模塊和其他關鍵部件均被發現運行正常。這一初步檢查排除了任何直接的硬件故障，因此需要更深入地進行調查。

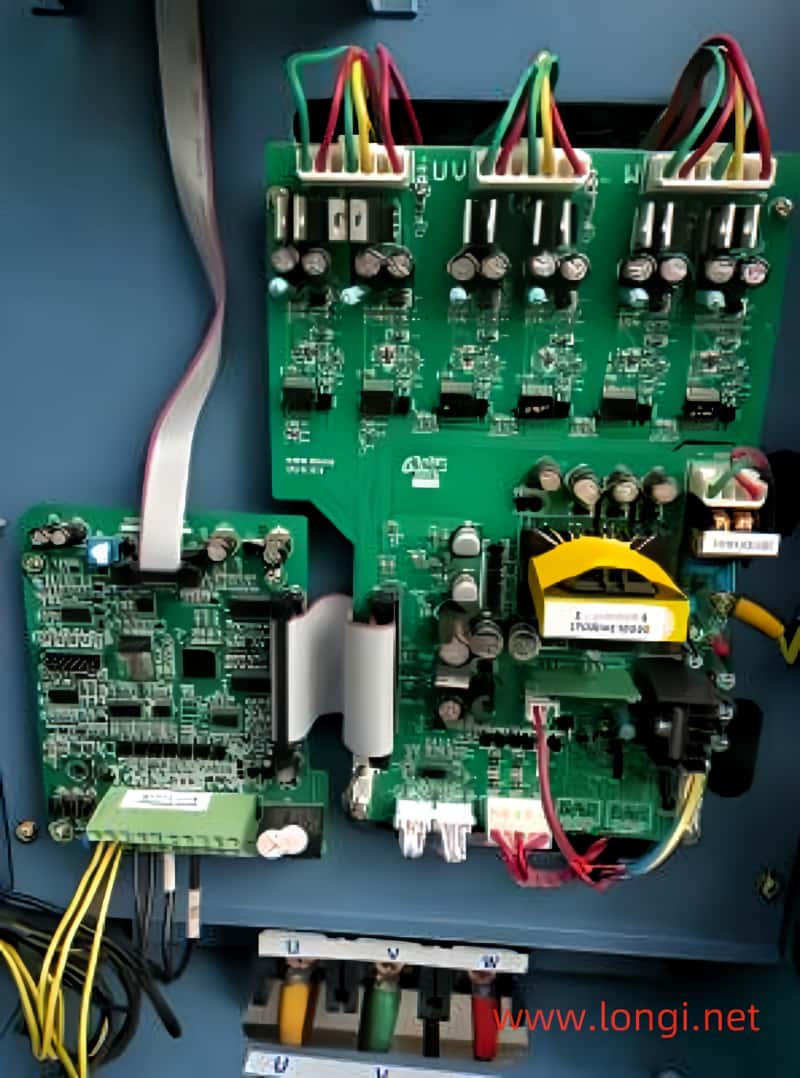

為了深入探究問題，我們將逆變器模塊從電源上斷開。這一步對于隔離和評估逆變器脈沖傳輸電路（包括驅動電路）的質量至關重要。然后，在維修臺上將變頻調速器重新組裝成一個完整的單元（未安裝機器外殼），并通電進行檢查。
通電后，操作面板顯示正常讀數，表明控制界面的基本功能完好無損。然而，在嘗試啟動操作時，出現了“E OH”錯誤代碼，指示出現過熱問題。這令人困惑，因?yàn)闆]有明顯的過熱跡象，且短路模塊T1和T2的熱信號輸出端子也未激活。
為了進一步調查，我們斷開了熱信號端子，并將原始接線端子連接到一個電位器以調節電壓。然而，這項測試并未帶來顯著變化，過熱錯誤仍然存在。此時，有必要查閱模塊的內部電路圖，以了解信號流向并識別任何潛在的異常。
電路圖顯示，所討論的端子配備了一個熱敏電阻（在0攝氏度時阻值為10k歐姆）。這個熱敏電阻與一個外部+5V電阻相連，以分壓，然后直接將電壓發送到CPU。根據室溫，此點的預期電壓應低于2.5V。測量結果顯示電壓確實為2.3V，表明內置的熱元件和電路運行正常。
盡管有這些發現，但過熱錯誤仍然困擾著變頻調速器。正是在這個關鍵時刻，我們有了意外的發現。在檢查過程中，我們注意到操作面板后面包裹著一塊小方形屏蔽鐵板。當按下操作面板時，這塊鐵板的一個角與CPU的第41腳接觸。這個特定的腳恰好是過熱信號的輸入腳。
鐵板與CPU腳的接觸產生了一個虛假的過熱信號，使CPU錯誤地認為模塊過熱。這是一個非常不尋常且巧合的問題，但它解釋了持續出現的“E OH”錯誤代碼。為了解決這個問題，我們在操作面板和主板電路之間放置了一塊紙板。這個簡單而有效的解決方案防止了鐵板與CPU腳接觸，從而消除了虛假的過熱信號。
在確定了根本原因后，我們將注意力轉向了修復故障的驅動電路。我們確定驅動集成電路（IC）可能是問題的根源。于是，我們更換了一個新的驅動IC，重新組裝了變頻調速器并進行了測試。修復后，變頻調速器運行完美，沒有再出現過熱錯誤或輸出不穩定的問題。
這個案例強調了徹底檢查的重要性以及在故障排除過程中探索非常規可能性的意愿。維修過程不僅需要技術知識，還需要一定的創造力和毅力來解決這個棘手的問題。最終，上海日虹CHRH-415AEE 1.5kW變頻調速器的成功修復證明了徹底診斷和創新解決問題的力量。
