在變頻驅動系統（VSD）中，逆變器輸出模塊的損壞是一個不容忽視的問題。本文將深入探討導致這一故障的幾個主要原因，并分析其背后的邏輯與機理，以期為相關從業者提供有益的參考。
一、異常負載導致的損壞
盡管變頻器的保護電路已經相當完善，但面對異常負載時，其保護能力仍可能受限。變頻器制造商在保護逆變器模塊方面投入了大量精力，從輸出電流檢測到IGBT電壓降檢測，力求實現最快速度的過載保護。然而，當電機本身存在絕緣老化、繞組缺陷等潛在問題時，即使變頻器具備全面的保護功能，也難以完全避免模塊損壞。
特別是在電機已運行多年、絕緣程度大幅下降的情況下，連接變頻器后，高頻載波電壓可能導致繞組間的電壓擊穿，進而引發短路電流，使逆變器模塊瞬間承受巨大沖擊而損壞。這種由電機內部故障引發的變頻器模塊損壞，是變頻器保護電路難以有效防范的。
二、變頻器自身電路問題導致的損壞
驅動電路故障

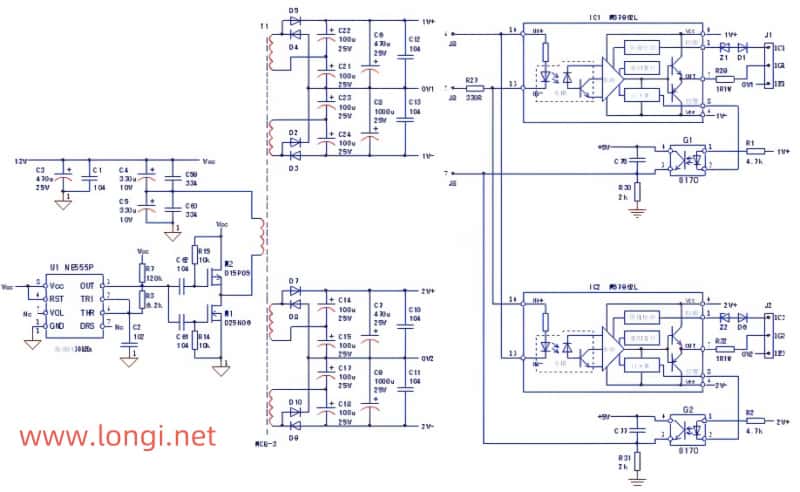

驅動電路是逆變器模塊的關鍵組成部分，其供電方式通常包括正、負兩個電源。當+15V電壓不足或丟失時，IGBT管子無法開通，若驅動電路的故障檢測功能正常，變頻器將報出OC信號并停機保護。然而，若-5V截止負壓不足或丟失，則可能導致IGBT管子誤導通，形成短路，對模塊造成致命打擊。
脈沖傳遞通路不良
CPU輸出的PWM逆變脈沖需經過緩沖器后送入驅動IC，再傳遞到逆變模塊的觸發端子。若這一傳遞通路中的任何一路中斷，都可能導致變頻器報OC故障或偏相運行。偏相運行會產生直流成分和浪涌電流，對模塊造成沖擊，增加損壞風險。
檢測電路失效
電流檢測電路和模塊溫度檢測電路是保護逆變器模塊的重要屏障。若這些電路失效或故障，將無法有效監測模塊的過流和過熱情況，從而失去對模塊的保護作用。
儲能電容容量下降
主直流回路的儲能電容容量下降后，直流回路電壓的脈動成分增加。在帶載啟動過程中，這可能導致逆變模塊承受過大的電壓沖擊而損壞。
三、產品質量問題導致的損壞
在市場上，部分國產變頻器因質量低劣、偷工減料而備受詬病。這些變頻器在保護電路的設計、逆變模塊容量的選取等方面存在明顯不足，導致模塊易損。例如，使用小容量模塊、舊模塊或次品模塊，以及保護電路形同虛設等，都大大增加了模塊損壞的風險。
結語
綜上所述，變頻器輸出模塊的損壞是由多種因素共同作用的結果。為了降低模塊損壞的風險，我們應從多個方面入手：加強電機的維護與檢測，確保電機處于良好狀態；優化變頻器的設計，提高其保護電路的可靠性和響應速度；同時，消費者在選擇變頻器時也應注重產品質量和售后服務，避免購買劣質產品。只有這樣，我們才能更有效地保護變頻器輸出模塊的安全運行，延長變頻器的使用壽命。
