民眾變頻器MK-9000系列用戶手冊使用指南

一、操作面板功能介紹與關鍵功能設置

1.1 操作面板功能介紹

民眾變頻器MK-9000系列的操作面板設計直觀,便于用戶進行操作和監控。面板上通常包含以下功能鍵和指示燈:

  • RUN:運行鍵,按下后變頻器開始運行。

  • STOP/RES:停止/復位鍵,用于停止變頻器運行或復位故障報警。

  • PRG:編程鍵,用于進入?yún)?shù)設置模式。

  • ENTER:確認鍵,用于保存參數設置或確認選擇。

  • ▲▼:增減鍵,用于調整參數值或瀏覽菜單。

  • MF.K:多功能鍵,可根據設置執行不同功能,如命令通道切換、正反轉切換等。

  • 狀態指示燈:如RUN(運行)、LOCAL/REMOT(本地/遠程)、FWD/REV(正轉/反轉)等,用于指示變頻器當前狀態。


1.2 關鍵功能設置

瞬時停電連續運行(瞬停不停)

設置步驟

  1. 按下PRG鍵進入?yún)?shù)設置模式。

  2. 使用▲▼鍵選擇到F1-30參數(瞬停不停模式選擇)。

  3. 按下ENTER鍵進入?yún)?shù)修改狀態,使用▲▼鍵將參數值設置為1(啟用瞬停不停功能)。

  4. 同樣地,設置F1-31(瞬停不停增益)、F1-32(瞬停不停積分系數)、F1-33(瞬停不?;謴?fù)母線電壓)、F1-34(瞬停不停電壓恢復判斷時間)和F1-35(瞬停不停動作母線電壓)等參數,以調整瞬停不停的具體行為。

  5. 設置完成后,按下ENTER鍵保存設置,并退出參數設置模式。

轉速跟蹤再啟動

設置步驟

  1. 進入?yún)?shù)設置模式,選擇F4-00參數(啟動方式)。

  2. F4-00設置為1(轉速跟蹤啟動)。

  3. 根據需要調整F4-01(開始搜索的起始頻率)、F4-02(斜率代表轉速跟蹤快慢)和F4-18(轉速跟蹤電流大?。┑葏?shù),以優化轉速跟蹤性能。

  4. 保存設置并退出參數設置模式。

轉差補償

設置步驟

  1. 進入?yún)?shù)設置模式,選擇F1-13參數(轉差補償增益)。

  2. 根據實際情況調整轉差補償增益值,通常建議從默認值開始,逐步調整以達到最佳效果。

  3. 如果需要,還可以設置F1-38(轉差補償時間常數)來調整轉差補償?shù)捻憫?yīng)速度。

  4. 保存設置并退出參數設置模式。

設置用戶密碼和參數恢復出廠值

設置用戶密碼

  1. 進入?yún)?shù)設置模式,選擇FP-00參數(用戶密碼)。

  2. 使用▲▼鍵輸入密碼值(0-65535),按下ENTER鍵保存。

參數恢復出廠值

  1. 進入?yún)?shù)設置模式,選擇FP-01參數(參數初始化)。

  2. FP-01設置為1(恢復出廠設定值),按下ENTER鍵確認。變頻器將自動恢復所有參數到出廠默認值(注意:某些特定參數如電機參數等可能不會被恢復)。


二、端子正反轉啟動停止和外部電位器調速

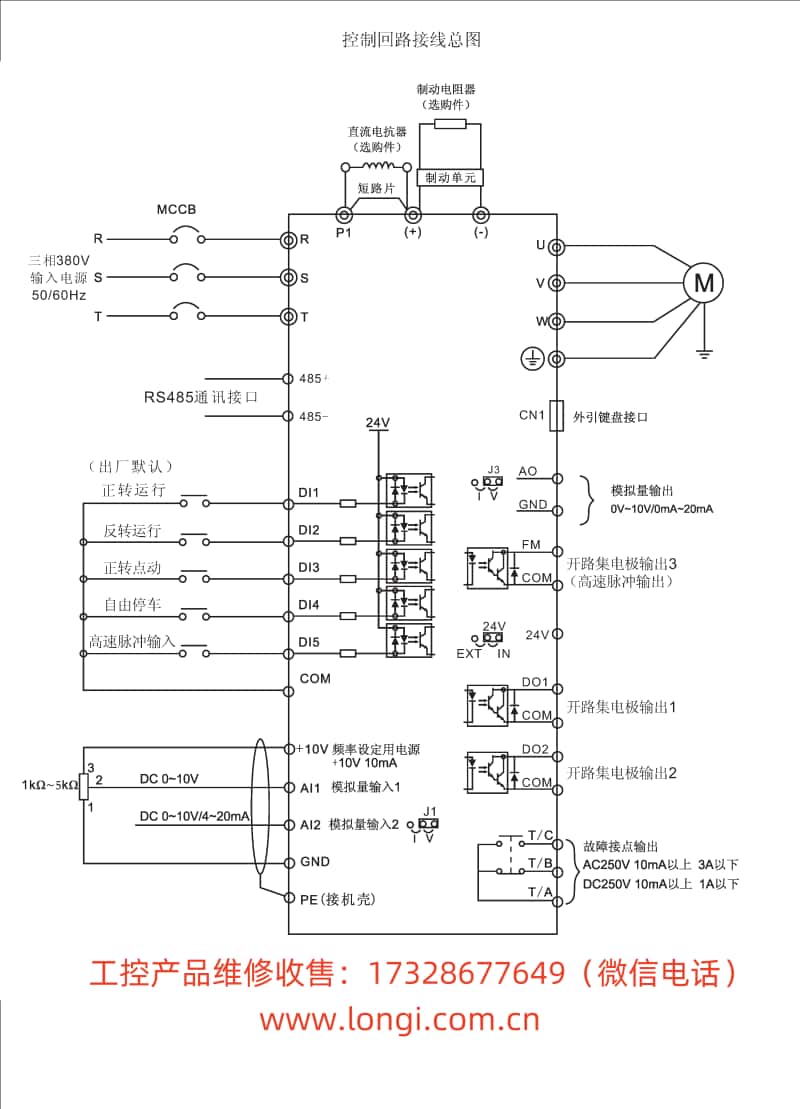

2.1 接線說明

正反轉啟動停止

  • 正轉啟動:將控制線連接到變頻器的DI1端子,并設置F2-00參數為1(正轉運行)。

  • 反轉啟動:將另一條控制線連接到DI2端子,并設置F2-01參數為2(反轉運行)。

  • 停止:通常可以使用同一個端子(如DI4)通過不同的電平信號來控制停止,或者設置專門的停止端子(如DI3為自由停車)。

外部電位器調速

  • 連接外部電位器:將電位器的三個引腳分別連接到變頻器的AI2(電壓輸入)、GND(接地)和+10V(或根據手冊推薦的電源電壓)端子上。

  • 跳線設置:確保變頻器控制板上的J1跳線設置為電壓輸入模式(通常出廠默認已設置)。

2.2 參數設置

  • 正反轉啟動停止參數:設置F2-001(正轉運行)、F2-012(反轉運行)、F2-04(DI5功能)為其他非啟動功能(如保持默認設置),并確保F0-00(命令源)設置為1(端子命令通道)。

  • 外部電位器調速參數:設置F0-01(頻率設定命令源)為2(AI2),并調整F2-14(AI2最小輸入)、F2-15(AI2最小輸入對應設定)、F2-16(AI2最大輸入)、F2-17(AI2最大輸入對應設定方式)、F2-18(AI2最大輸入對應設定)和F2-19(AI2輸入濾波時間)等參數,以適應外部電位器的輸出范圍。

三、故障代碼分析和解決方法

民眾變頻器MK-9000系列內置了完善的故障自診斷功能,當變頻器發生故障時,會顯示相應的故障代碼。用戶可以根據故障代碼快速定位問題并采取相應的解決措施。

3.1 常見故障代碼及解決方法

  • Err02:加速過電流。可能原因包括輸出回路短路、加速時間設置過短等。解決方法:檢查輸出回路,增大加速時間,調整V/F曲線等。

  • Err03:減速過電流。可能原因包括輸出回路短路、減速時間設置過短等。解決方法:檢查輸出回路,增大減速時間,加裝制動單元及電阻等。

  • Err09:欠壓故障。可能原因包括輸入電壓過低、整流橋故障等。解決方法:檢查輸入電源,更換整流橋等故障部件。

  • Err11:電機過載。可能原因包括負載過大、電機堵轉等。解決方法:減輕負載,檢查電機及機械部分是否正常。

3.2 故障排查流程

  1. 查看故障代碼:通過操作面板查看變頻器顯示的故障代碼。

  2. 查閱手冊:根據故障代碼查閱用戶手冊中的故障排查指南,了解可能的故障原因和解決方法。

  3. 初步檢查:根據手冊建議進行初步檢查,如檢查輸入輸出回路、電機及負載情況等。

  4. 采取措施:根據檢查結果采取相應的解決措施,如調整參數、更換故障部件等。

  5. 測試驗證:解決故障后重新上電測試變頻器是否恢復正常運行。

通過以上步驟,用戶可以有效地使用民眾變頻器MK-9000系列的用戶手冊進行故障排查和解決,確保變頻器的穩定運行。
