一、操作面板功能介紹與設置
利佳變頻器DR300A的操作面板是其核心控制單元，提供了直觀易用的界面。面板上包括多個功能鍵和指示燈，用于監控和控制變頻器的運行狀態。
1. 密碼設置與鍵盤鎖定
為了保障設備安全，DR300A支持用戶密碼保護功能。要設置密碼，首先進入?yún)?shù)設置界面（F4組），找到F4.31參數項，將其值設置為非零值，即為用戶密碼。如需取消密碼保護，將F4.31重新設置為0即可。
鍵盤鎖定功能可以防止誤操作。將F4.25參數項設置為非0值即可啟用鎖定。解鎖時，同時按住“<<”鍵和“V”鍵2秒以上即可。
2. 恢復出廠設置
若需將變頻器參數恢復至出廠設置，可設置F0.08參數項為“參數恢復模式1”或“參數恢復模式2”。前者不包含模擬量輸入輸出偏置參數，后者包含。此外，還可選擇“清除歷史信息”以刪除故障記錄等歷史數據。
3. 宏設定選擇
DR300A提供了多種應用宏以滿足不同需求。以選擇“動力收放線應用宏”為例，需進入F0.04參數項，將其值設為6。這將自動配置變頻器以適應動力收放線設備的特定控制要求。
二、端子啟動、正反轉控制與調速設置
1. 端子啟動與正反轉控制

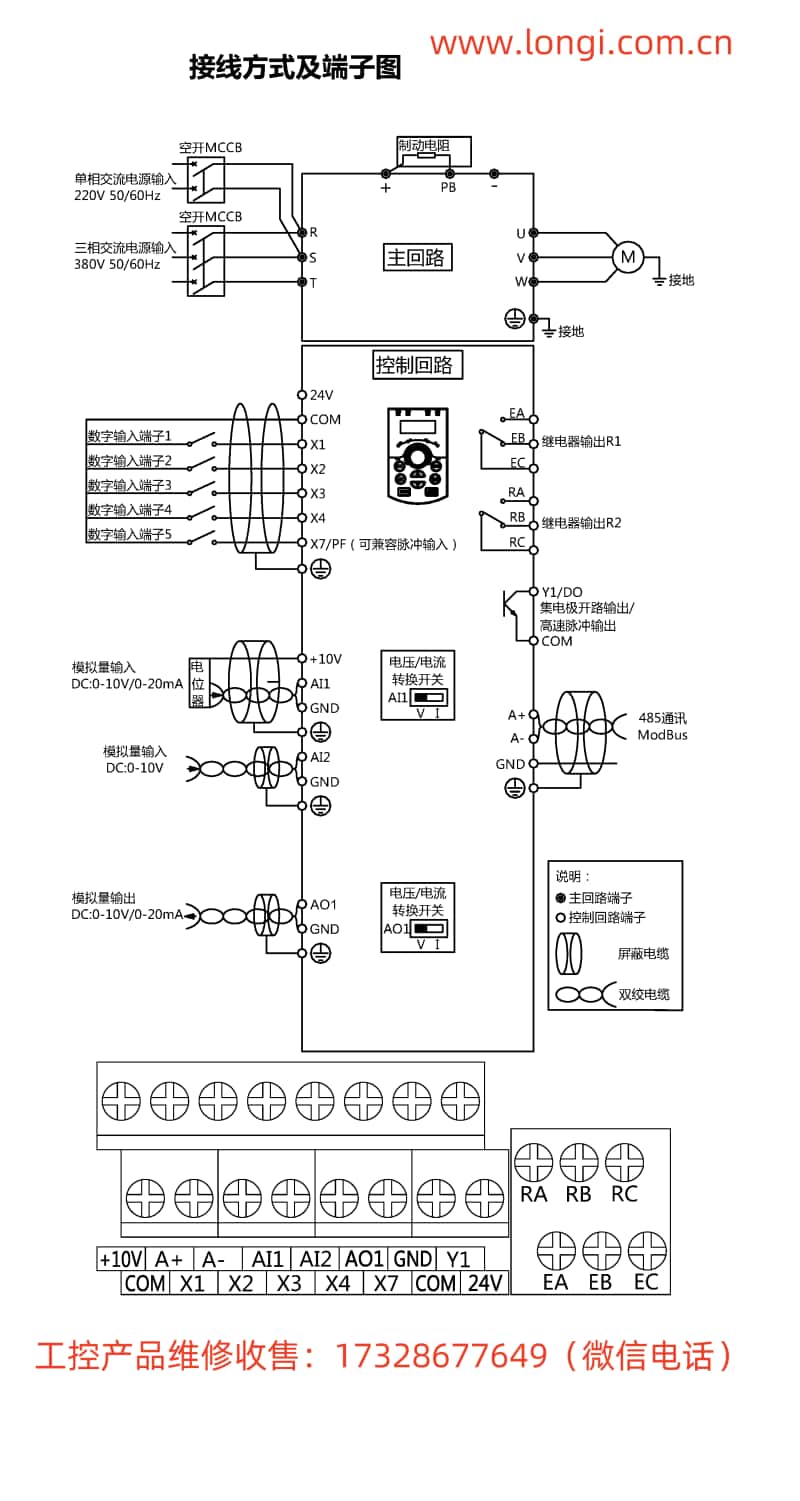

DR300A支持通過外部端子啟動和控制電機正反轉。首先，需將F0.05參數項設置為1（外部端子控制）。接著，通過連接外部開關或繼電器至相應端子（如FWD為正轉，REV為反轉）來控制電機運行方向。
2. 外部電位器調速
為通過外部電位器調節電機速度，需將速度給定方式設置為模擬量輸入。進入F0.08參數項，選擇AI0、AI1或AI2作為速度源。然后，將外部電位器連接至對應的模擬輸入端子（AI0、AI1或AI2）和GND。此外，還需根據電位器的輸出范圍設置F2.15至F2.20等參數，以匹配電位器的最小/最大輸入電壓與變頻器的速度范圍。
三、故障代碼分析與解決
DR300A變頻器具有完善的故障診斷功能，能夠?qū)崟r(shí)監測并報告設備狀態。當變頻器出現故障時，面板上的“ALM”指示燈會亮起，同時顯示相應的錯誤代碼。
1. 常見故障代碼
Err.01：逆變單元保護，可能原因包括過流、過熱等。解決方法包括檢查電機負載、散熱條件及電纜連接等。
Err.05：加速過流，可能由電機堵轉或負載過大引起。需檢查電機及機械部分是否卡死，調整負載或增加加速時間。
Err.13：通訊故障，檢查通訊線路、波特率及地址設置是否正確。
2. 故障排查步驟
初步檢查：確認電源正常，無短路或斷路現象。
參數復核：檢查相關參數設置是否正確，如加速時間、減速時間、電機參數等。
設備檢查：觀察電機運行是否平穩，有無異常聲響或振動。
日志分析：查看變頻器故障記錄，分析歷史故障信息以定位問題根源。
四、總結
利佳變頻器DR300A用戶手冊是操作和維護該設備的重要參考。通過熟練掌握操作面板功能、合理設置參數及快速診斷故障，可確保變頻器高效穩定運行。無論是初學者還是經驗豐富的工程師，都能從手冊中獲得實用的指導和幫助。在實際應用中，建議結合設備具體情況和實際需求進行靈活配置和優化調整，以達到最佳控制效果。
