一、操作面板功能說明及基本操作

操作面板功能

匯川CS700系列起重專用變頻器配備了直觀易用的操作面板，主要包括以下按鍵和指示燈：

• 按鍵：包括PRG（編程鍵）、ENTER（確認鍵）、遞增鍵（▲）、遞減鍵（▼）、移位鍵（?/?）、RUN（運行鍵）、STOP/RES（停機/復位鍵）、MF.K（多功能選擇鍵）、QUICK（菜單鍵）等。

• 指示燈：包括RUN（運行指示燈）、LOCAL/REMOT（命令源指示燈）、FWD/REV（正反轉指示燈）、TUNE/TC（調諧/轉矩控制/故障指示燈）等。

基本操作

1. 啟動與停止：

• 按下RUN鍵啟動變頻器，變頻器運行指示燈（RUN）點亮。

• 按下STOP/RES鍵停止變頻器，變頻器運行指示燈熄滅。

2. 調速：

• 通過PRG鍵進入編程模式，使用遞增鍵（▲）和遞減鍵（▼）調整目標頻率，然后按下ENTER鍵確認。

密碼設置與消除

• 密碼設置：通過參數AF.00設置所有功能參數的密碼，參數bF.00設置二級菜單密碼，參數FF.00設置三級菜單密碼。

• 密碼消除：將密碼參數設置為0即可消除密碼保護。

參數初始化

• 按下PRG鍵進入編程模式，選擇參數AF.01（一級菜單恢復出廠參數）、bF.01（二級菜單恢復出廠參數）或FF.10（三級菜單恢復出廠參數），按下ENTER鍵確認即可。

二、起重模式與PG編碼器反饋設置

起重模式選擇

CS700系列變頻器支持多種起重模式，一般通過多段速功能實現。具體設置步驟如下：

1. 進入編程模式，選擇參數A0.07，將其設置為0，選擇多段速作為頻率源。

2. 設置參數b3.01~b3.05，將DI1~DI5分別定義為多段速選擇1~5。

3. 在參數b5.00~b5.07中設置各段速對應的頻率。

PG編碼器反饋設置

若選擇PG編碼器反饋，需要進行以下設置和接線：

1. 參數設置：

• 進入編程模式，選擇參數b1.00，將其設置為1，選擇帶編碼器矢量控制（閉環控制模式）。

• 設置參數b2.00（編碼器線數）和b2.01（編碼器類型），根據實際使用的編碼器類型進行配置。

2. 接線：

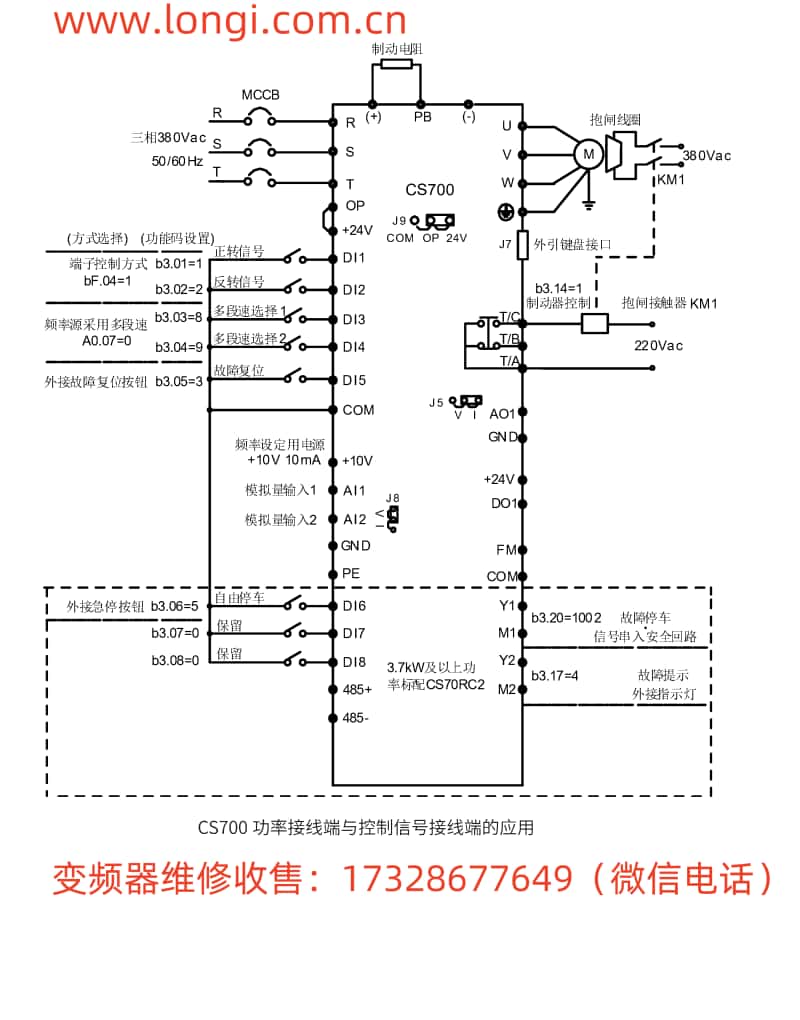

• 將編碼器的信號線連接到變頻器的PG卡接口上，具體接線方式參考手冊中的接線圖。

三、故障代碼含義及解決方法

CS700系列變頻器提供了豐富的故障代碼，以便用戶快速定位和解決問題。以下是部分常見故障代碼及其含義和解決方法：

1. Er02：加速過電流

• 含義：變頻器輸出回路存在接地或短路，或加速時間太短等。

• 解決方法：檢查外圍電路，排除接地或短路故障；增大加速時間。

2. Er03：減速過電流

• 含義：變頻器輸出回路存在接地或短路，或減速時間太短等。

• 解決方法：檢查外圍電路，排除接地或短路故障；增大減速時間。

3. Er04：恒速過電流

• 含義：變頻器輸出回路存在接地或短路，或電壓偏低等。

• 解決方法：檢查外圍電路，排除接地或短路故障；調整電壓至正常范圍。

4. Er05：加速過電壓

• 含義：輸入電壓偏高，或加速過程中存在外力拖動電機運行等。

• 解決方法：調整電壓至正常范圍；取消外力拖動或加裝制動電阻。

5. Er08：控制電源故障

• 含義：輸入電壓不在規范范圍內。

• 解決方法：將電壓調至規范要求的范圍內。

6. Er10：變頻器過載

• 含義：負載過大或發生電機堵轉，或變頻器選型偏小等。

• 解決方法：減小負載，檢查電機及機械情況；選用功率等級更大的變頻器。

7. Er11：電機過載

• 含義：電機保護參數設置不當，或負載過大等。

• 解決方法：正確設置電機保護參數；減小負載。

8. Er12：輸入缺相

• 含義：三相輸入電源不正常。

• 解決方法：檢查并排除外圍線路中的問題。

9. Er14：模塊過熱

• 含義：環境溫度過高，或風道堵塞等。

• 解決方法：降低環境溫度，清理風道。

10. Er37：頻率方向異常

• 含義：運行給定頻率和電機反饋頻率的方向相反。

• 解決方法：檢查電機參數設置是否正確，調整參數bC.02。

11. Er41：松閘故障

• 含義：松閘反饋信號輸入有誤。

• 解決方法：檢查制動器電路接線，檢查控制板松閘反饋輸入點的功能選擇。

12. Er42：抱閘故障

• 含義：抱閘反饋信號輸入有誤。

• 解決方法：檢查制動器電路接線，檢查控制板抱閘反饋輸入點的功能選擇。

四、總結

匯川CS700系列起重專用變頻器是一款功能強大、操作簡便的起重設備專用變頻器。通過本文的介紹，用戶可以快速掌握操作面板的基本功能、起重模式的設置方法、PG編碼器反饋的配置步驟以及常見故障代碼的解決方法。希望這份使用指南能夠幫助用戶更好地使用和維護CS700系列變頻器，提高起重設備的工作效率和安全性。
