海尚變頻器HS720系列使用方法和單臺泵PID控制實現

一、海尚變頻器HS720系列操作方法

海尚變頻器HS720系列是一款高性能電流矢量型變頻器,具有廣泛的應用領域。本文將詳細介紹如何將該變頻器設置為操作面板啟動和面板上電位器給定頻率,以實現直接通過操作面板啟動停止變頻器,并通過面板電位器直接給定頻率調速的功能。


1.1 設置操作面板啟動和面板電位器給定頻率

首先,確保變頻器的電源已正確連接,并且所有安全措施已經到位。接下來,按照以下步驟進行設置:

  1. 進入編程模式:按下變頻器操作面板上的PRG鍵,進入編程模式。

  2. 設置運行指令選擇:在編程菜單中,找到F0.02參數,將其設置為0。這表示選擇鍵盤操作運行命令控制方式。

  3. 設置主頻率源A選擇:繼續找到F0.03參數,將其設置為1。這表示選擇鍵盤電位器作為頻率給定方式。

  4. 保存并退出:完成設置后,按下SET鍵保存參數,并按PRG鍵退出編程模式。

現在,您可以通過操作面板上的RUNSTOP/RESET鍵來啟動和停止變頻器,同時通過旋轉面板上的電位器來調節輸出頻率,實現調速功能。

二、變頻器恢復出廠值設置

在使用變頻器過程中,有時需要將參數恢復到出廠默認值,以便重新配置或解決某些問題。海尚變頻器HS720系列提供了恢復出廠值設置的功能,具體操作步驟如下:

  1. 進入編程模式:按下PRG鍵進入編程菜單。

  2. 選擇數據初始化:找到F0.17參數,將其設置為2。這表示選擇恢復出廠設定值(不包括電機參數和F8組參數)。

  3. 確認并等待:按下SET鍵確認選擇,變頻器將開始恢復出廠值設置過程。此時,請耐心等待,直到初始化完成。

  4. 退出編程模式:初始化完成后,變頻器將自動退出編程模式,并恢復到出廠默認設置。


三、單臺泵PID控制實現

在恒壓供水系統中,使用變頻器內的PID功能可以實現水泵電機的恒壓控制。PID(比例-積分-微分)控制器是一種常用的反饋控制系統,通過不斷調整輸出信號,使系統輸出值達到設定值并保持穩定。

3.1 PID原理簡介

PID控制器通過計算設定值與實際反饋值之間的偏差,并根據比例(P)、積分(I)和微分(D)三個環節來調整輸出信號。其中:

  • 比例(P):根據偏差的比例來調整輸出,偏差越大,輸出調整量越大。

  • 積分(I):對偏差進行積分,以消除系統的靜態誤差。

  • 微分(D):根據偏差的變化率來調整輸出,以預測未來的偏差并提前進行調整。

在恒壓供水系統中,通常不需要微分環節,因此可以將微分增益設置為0。

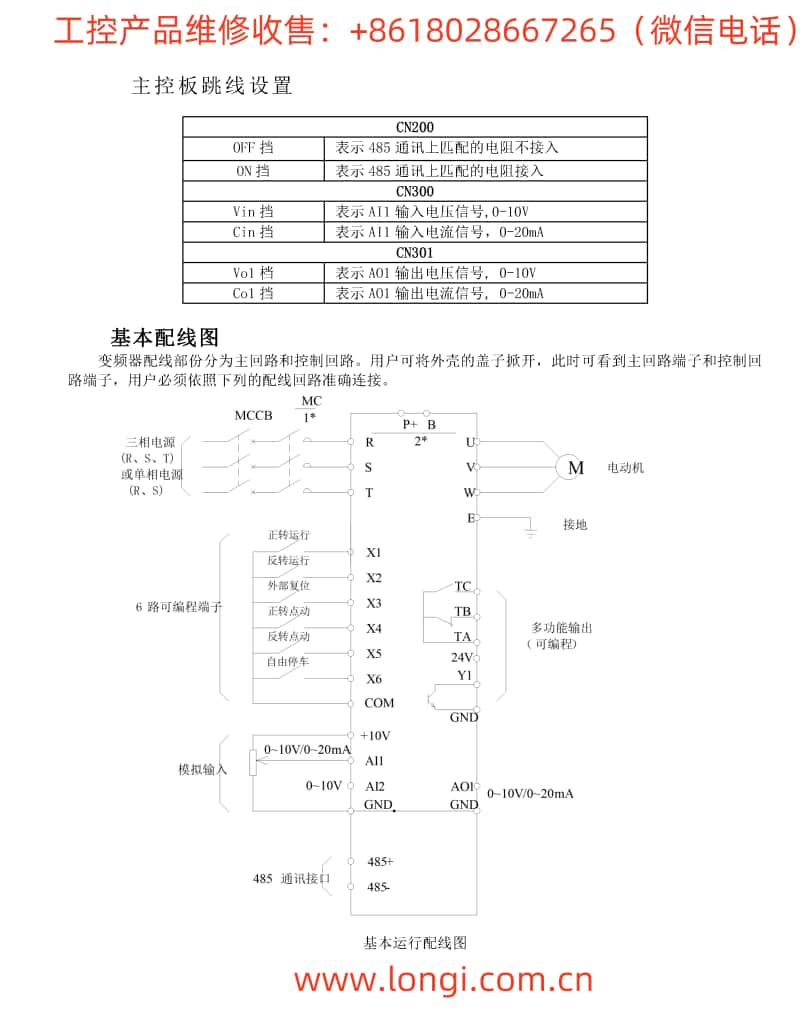

3.2 接線與參數設置

要實現使用面板電位器作為PID給定值,端口AI1作為PID反饋值的恒壓供水控制,需要按照以下步驟進行接線和參數設置:

接線步驟:

  1. 給定值接線:將面板電位器的輸出端連接到變頻器的AI1端子(作為PID給定值輸入)。

  2. 反饋值接線:將壓力傳感器的輸出信號(通常為420mA或010V)連接到變頻器的AI2端子(作為PID反饋值輸入)。

  3. 確保接地:確保所有信號線都正確接地,以避免干擾。

參數設置步驟:

  1. 進入編程模式:按下PRG鍵進入編程菜單。

  2. 啟用PID功能:找到FA.00參數,將其設置為1,以啟用反作用PID控制。

  3. 設置PID給定量選擇:將FA.01參數設置為1,表示選擇鍵盤電位器作為PID給定值。

  4. 設置PID反饋量選擇:將FA.02參數設置為2,表示選擇AI1作為PID反饋量輸入(注意:此處與接線略有不同,因為AI1已用作給定值輸入,實際操作中應確保反饋值輸入到正確的端子,如AI2)。

  5. 調整PID參數:根據系統需求調整FA.09(比例增益)、FA.10(積分時間)和FA.11(微分時間)等PID參數。在恒壓供水系統中,通常將微分時間設置為0。

  6. 保存并退出:完成設置后,按下SET鍵保存參數,并按PRG鍵退出編程模式。

現在,變頻器將根據設定的PID參數和壓力傳感器的反饋信號,自動調節水泵電機的轉速,以實現恒壓供水控制。

四、總結

海尚變頻器HS720系列是一款功能強大、操作簡便的高性能變頻器。通過本文的介紹,您已經了解了如何將其設置為操作面板啟動和面板電位器給定頻率,如何恢復出廠值設置,以及如何使用PID功能實現單臺泵的恒壓供水控制。在實際應用中,您可以根據具體需求進一步調整和優化變頻器的參數設置,以達到最佳的控制效果。
