賽默飛Orion 3106 COD儀用戶手冊全面使用指南

一、儀器概述與安全須知

1.1 產品簡介

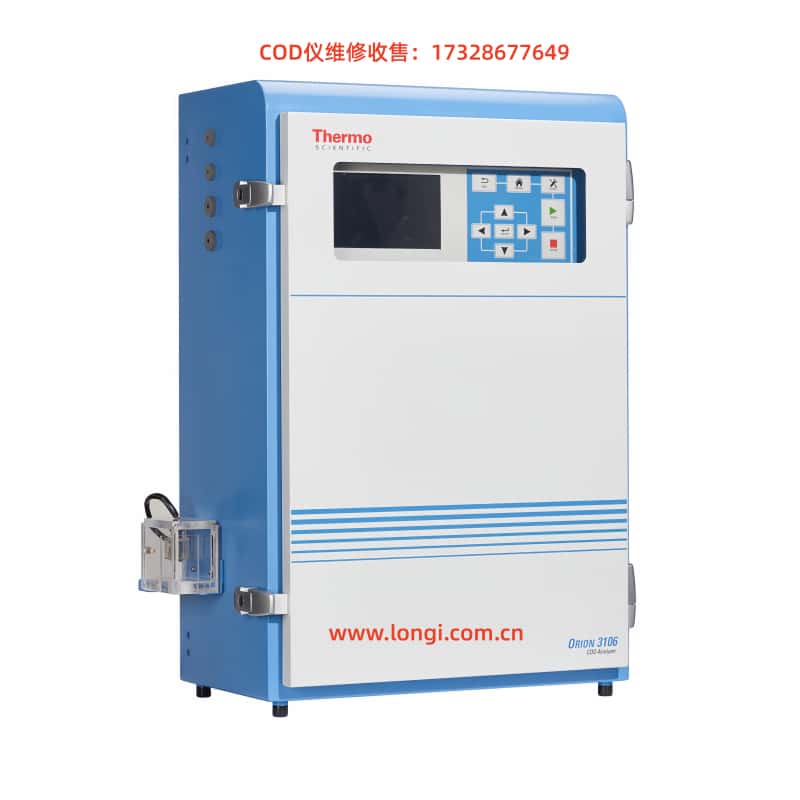

賽默飛Orion 3106化學需氧量(COD)在線自動監測儀，是一款專業用于水質監測的高精度分析設備，廣泛應用于重點污染源廢水排放定點水質監測和污水處理廠排口水質監測領域。該儀器采用450nm比色法測試原理，測量范圍可達20 - 2000 mg/L COD，最低檢測限為4mg/L，示值誤差±10%（鄰苯二甲酸氫鉀測試），能夠滿足各類水質監測的嚴格要求。

儀器由電氣控制系統和水樣分析系統兩大部分組成：電氣控制系統包括電源模塊、電路控制系統和用戶交互面板，具有開機自檢、故障報警功能；水樣分析系統則包含水樣及試劑的進樣、水樣消解和測量分析功能，采用注射泵進樣確保高精度，并實施精確的溫度控制保證消解過程充分完全。

1.2 安全注意事項

在使用Orion 3106 COD監測儀前，必須嚴格遵守以下安全規定：

• 電氣安全：

• 在對儀器進行維護及內部接線前必須斷開電源。

• 禁止在安全面板或電氣機柜門打開狀態下操作儀器。

• 所有電氣連接必須符合地方或國家的安全法規。

• 化學品安全：

• 更換試劑前必須佩戴防護裝置（實驗室服、防護眼罩/面罩、防護手套）。

• 必須在有排氣裝置的場所工作。

• 只能使用玻璃或特氟龍材料接觸化學品。

• 按照當?shù)胤ㄒ?guī)正確處置廢液（含有銀、汞和鉻等重金屬離子）。

• 操作環境安全：

• 禁止在本手冊未指定的環境中使用儀器。

• 運行中不得打開設備內的安全面板。

• 嚴禁使用去離子水、飲用水或飲料代替試劑運行儀器，以防消解試管爆裂。

• 特殊警告：

• 儀器內部可能有過熱部件（最高175°C）和高壓區域。

• 儀器上貼有各種安全標簽（電擊警告、接地警告、過熱警告等），操作前需仔細識別。

二、儀器安裝與初始設置

2.1 安裝前準備

• 開箱檢查：

• 檢查外包裝是否有明顯破損，如有應向貨運公司報告。

• 按照包裝清單清點產品及配件，發現缺失或損壞應立即聯系賽默飛代表處。

• 安裝環境要求：

• 操作溫度：5°C to 40°C（建議20±10°C）。

• 最大濕度：90% RH（建議不結露）。

• 可安裝在戶外（IP66防護等級），但需避免陽光直射且晝夜溫差不超過±10°C。

• 盡可能靠近樣品源安裝，減少水樣分析延遲。

• 杜絕刺激性或腐蝕性氣體環境。

2.2 儀器安裝步驟

• 安裝方式選擇：

• 墻壁安裝：需確保墻面能承受至少4倍儀器重量（約40kg）。

• 支架安裝：使用儀器自帶的4個M8底腳螺釘固定。

• 空間要求：

• 右側預留至少700mm空間方便門開啟。

• 左側預留足夠空間用于布管接線。

• 安裝高度應使屏幕與操作者視線平齊。

• 安裝后必須保持水平（推薦使用水平尺調平）。

• 流通池安裝：

• 流通池必須安裝在儀器左側偏下位置。

• 安裝位置應高于采樣水池水平面。

• 確保采樣管插入流通池內部并低于溢流口位置。

• 必須安裝200微米不銹鋼過濾網并定期清理。

• 電氣連接：

• 電源要求：100–240 VAC，110 W，50/60Hz。

• 必須使用3芯電源線（最小0.75mm2/18AWG），耐溫≥75℃。

• 建議安裝外置電源開關或斷路器盒（帶漏電保護）。

2.3 管路連接與試劑準備

• 試劑系統：

• 配置2種試劑（試劑1和試劑2）和1 - 2種標準溶液。

• 試劑瓶容量：試劑1（1000mL）、試劑2（2000mL）、標樣瓶（250mL）。

• 管路必須正確插入相應試劑瓶底部，確保所有瓶子通氣孔暢通。

• 廢液系統：

• 廢液桶建議不小于25L，需放置在儀器下方。

• 三根廢液管需統一插入一根內徑12mm的PVC總廢液管。

• 廢液管不能浸入廢液液面下，以防回吸。

• 廢液應作為危險廢物處理。

• 去離子水系統：

• 去離子水桶建議不小于18L。

• 水質要求：無色澄明液體，電阻率>0.5 M?·cm。

三、系統啟動與基本操作

3.1 初始啟動流程

• 通電前檢查：

• 確認已安裝安全面板。

• 檢查所有管路連接正確。

• 確認試劑、去離子水已準備充足。

• 系統初始化：

• 通電后儀器進入初始化選擇界面。

• 若上次分析過程被強制停止，建議選擇"是"運行初始化。

• 系統管理中的"自動初始化"選項可設置為自動完成此過程。

• 流路灌注：

• 進入菜單："儀器維護">"灌注溶液">"灌注所有管路"。

• 目的是排除管路中空氣，確保后續分析正常。

3.2 操作界面解析

• 主界面顯示：

• 最近兩次測量結果（COD濃度值及測量時間）。

• 儀器當前狀態顯示區域。

• 錯誤或警告信息提示區域。

• 鍵盤功能定義：

• 【MENU】：主界面鍵，快速返回分析結果界面或一級菜單。

• 【RUN】：運行鍵，手動模式下啟動測試。

• 【STOP】：停止鍵，運行模式下停止當前測試。

• 【ENTER】：確認鍵，參數配置或菜單選擇確認。

• 【ESC】：取消操作鍵，返回上一級菜單。

• 方向鍵：選項移動或歷史數據翻頁。

• 【FUNC】：功能鍵，切換大字體/普通字體顯示。

3.3 菜單結構概述

• 歷史記錄：

• 查看測量結果、校準結果等歷史數據。

• 分析程序：

• 驗證、分析、清洗、預運行、后運行功能。

• 參數設置：

• 測量參數、校準參數、清洗參數、分析參數等設置。

• 日期時間、輸入輸出、顯示、通訊等系統設置。

• 儀器維護：

• 灌注、排空、精確校準、普通校準等維護功能。

• 硬件設置、系統管理等高級選項。

四、測量功能與校準

4.1 測量參數設置

• 分析模式選擇：

• 手動模式：每次按【RUN】只啟動一次分析。

• 自動模式：周期性連續分析，可設置分析周期。

• 測量范圍設置：

• 20 - 200mg/L：適用于低濃度水樣。

• 200 - 800mg/L：適用于中濃度水樣。

• 800 - 2000mg/L：適用于高濃度水樣。

• Auto Range：適用于濃度未知或變化大的水樣。

• 分析參數設置：

• 消解溫度：50 - 175°C可調。

• 消解時間：1 - 60分鐘可調。

• 消解冷卻溫度：40 - 80°C（建議65°C）。

• 測量時間設置模式：手動固定或自動判斷。

4.2 校準流程

• 校準參數設置：

• 標準液選擇：200mg/L和/或1000mg/L。

• 校準量程：低、中、高量程或組合。

• 校準模式：手動或自動（可設置校準周期6 - 744循環）。

• 允許偏差范圍：默認10%。

• 校準類型：

• 精確校準：每種標準液連續運行三次測量，取兩個接近值平均。

• 普通校準：每種標準液只運行一次測量。

• 校準執行步驟：

• 進入"儀器維護"菜單選擇相應校準類型。

• 按照提示操作，校準成功自動保存參數。

• 校準結果可在"歷史記錄">"校準結果"中查看。

• 驗證程序：

• 將ERV端口7的硬管插入待驗證標準水樣瓶。

• 進入"分析程序">"驗證"啟動程序。

• 驗證完成后顯示結果及判斷（≤50mg/L偏差±5mg/L為合格，>50mg/L偏差±10%為合格）。

五、維護與故障排除

5.1 定期維護計劃

• 客戶自行維護項目（每周/每月）：

• 檢查并更換試劑和標準液。

• 清洗并注滿去離子水桶。

• 清空廢液桶。

• 清洗流通池。

• 專業維護項目：
  |維護周期|維護內容|
  | ---- | ---- |
  |每6個月|清洗測量室、注射器，更換密封墊圈|
  |每12個月|更換軟管組件，清洗消解管，更換O型圈|
  |每24個月|更換注射器、消解管，更新所有PTFE硬管和PVC廢液管|

5.2 常見故障處理

• 報警信息處理：

• 校準超限：檢查標液是否污染，重新校準。

• 截距過低：檢查試劑是否正確，重新校準。

• 根據實際濃度重新選擇量程或啟用Auto Range功能。

• 高于上限：重新光路校準。

• 低于下限：檢查去離子水及管路，確認是否被污染。

• 空白信號異常：

• 測量結果超限：

• 校準問題：

• 錯誤信息處理：

• 立即斷電。

• 定位漏液源并修復。

• 擦干托盤及所有漏液。

• 檢查加熱絲、消解管及溫度傳感器。

• 重新校準溫度傳感器。

• 使用儀器診斷功能檢查泵狀態。

• 檢查電氣連接和機械部件。

• 檢查管路連接、瓶子液位及注射器密封性。

• 無樣品/缺試劑：

• 注射泵故障：

• 溫度相關問題：

• 漏液報警：

5.3 長期停機處理

運行排空程序；拆卸安全面板，將所有管路插入去離子水；運行"灌注所有管路"程序；運行清洗程序；將管路取出暴露在空氣中，再次運行灌注和清洗；重新安裝安全面板后斷電。

六、高級功能與通訊

6.1 預運行/后運行功能

• 預運行設置：

• 用于分析前啟動外部設備（如預處理裝置）。

• 可設置繼電器動作及延遲時間（0 - 120分鐘）。

• 通過"分析程序">"預運行"菜單配置。

• 后運行設置：

• 用于分析后啟動外部設備。

• 設置方式類似預運行，時間從分析結束開始計算。

6.2 Modbus通訊

• 通訊設置：

• 波特率：默認9600（可設置為19200）。

• Modbus從站地址：默認1（可更改）。

• 寄存器配置：

• 基本信息：地址、協議、污染物類型等。

• 測量數據：濃度、吸光度、狀態等。

• 參數設置：量程、周期、溫度等。

• 歷史數據：校準記錄、測量記錄。

• 遠程控制：

• 開始校準/測量。

• 緊急停止。

• 系統初始化。

• 對時功能。

6.3 數據輸出

• 模擬輸出：

• 兩路4 - 20mA輸出（最大負載900Ω）。

• 可設置輸出對應量程上下限。

• 可配置錯誤/警告/未運行時的輸出值。

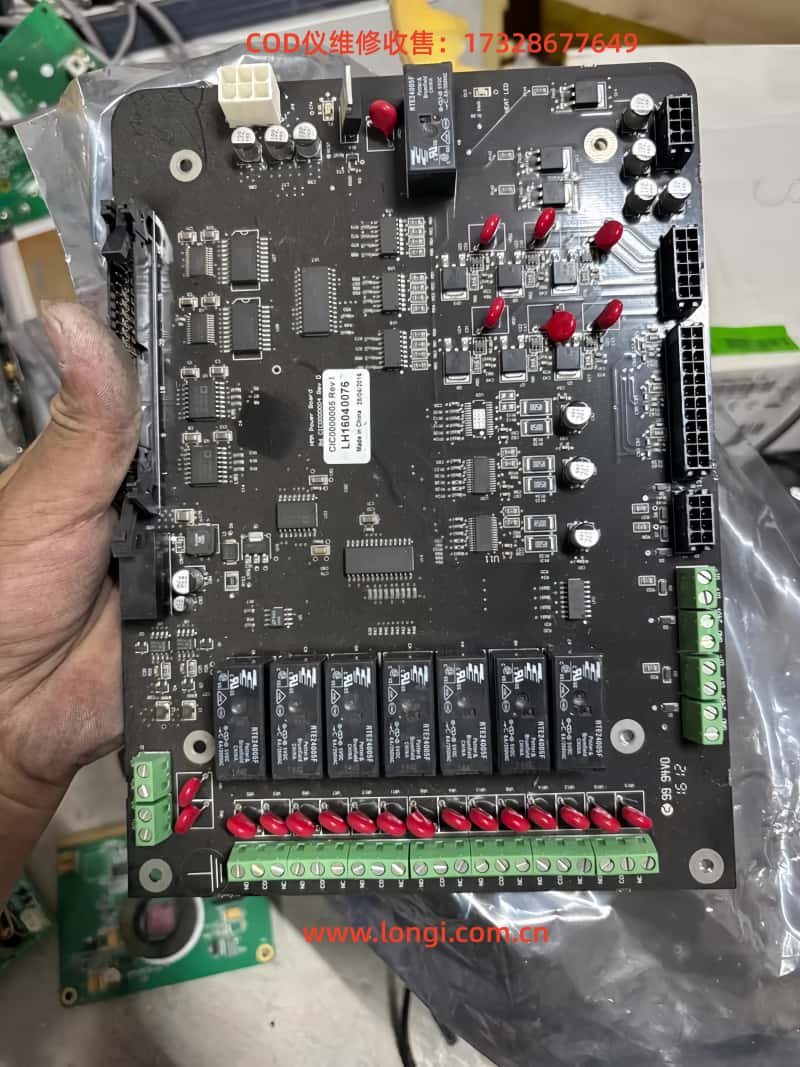

• 繼電器輸出：

• 7個干觸點，2A @ 250VAC。

• 可設置報警閾值（高/低點）。

七、配件與客戶服務

7.1 配件信息

7.2 客戶服務

• 保修條款：

• 安裝后12個月或交貨后18個月內（以較早者為準）。

• 消耗品須在5 - 45°C存儲并在保質期內使用。

• 注意事項：

• 退貨需在30天內獲得授權。

• 危險品運輸需特殊處理。

• 加急訂單需支付附加費。

八、總結

賽默飛Orion 3106 COD在線自動監測儀作為一款專業水質分析設備，其正確使用和維護對于獲得準確可靠的監測數據至關重要。通過本指南的系統介紹，用戶應能全面掌握：

• 安全規范：始終將安全操作放在首位，嚴格遵守電氣、化學品和操作環境的安全要求。

• 標準化操作：按照標準流程進行安裝、啟動、校準和測量，確保數據準確性。

• 預防性維護：建立定期維護計劃，提前預防潛在問題，延長設備壽命。

• 故障處理能力：熟悉常見報警和錯誤的處理方法，提高問題解決效率。

• 高級應用：充分利用預運行/后運行、Modbus通訊等高級功能，實現自動化監測。

正確使用Orion 3106 COD監測儀不僅能獲得準確的水質數據，為環境保護決策提供可靠依據，還能最大程度發揮設備性能，降低運行維護成本。建議用戶定期參加廠商組織的培訓，隨時關注最新的技術信息，確保設備始終處于最佳工作狀態。
