VACON變頻器就緒燈不亮的原因解析與排查指南
引言

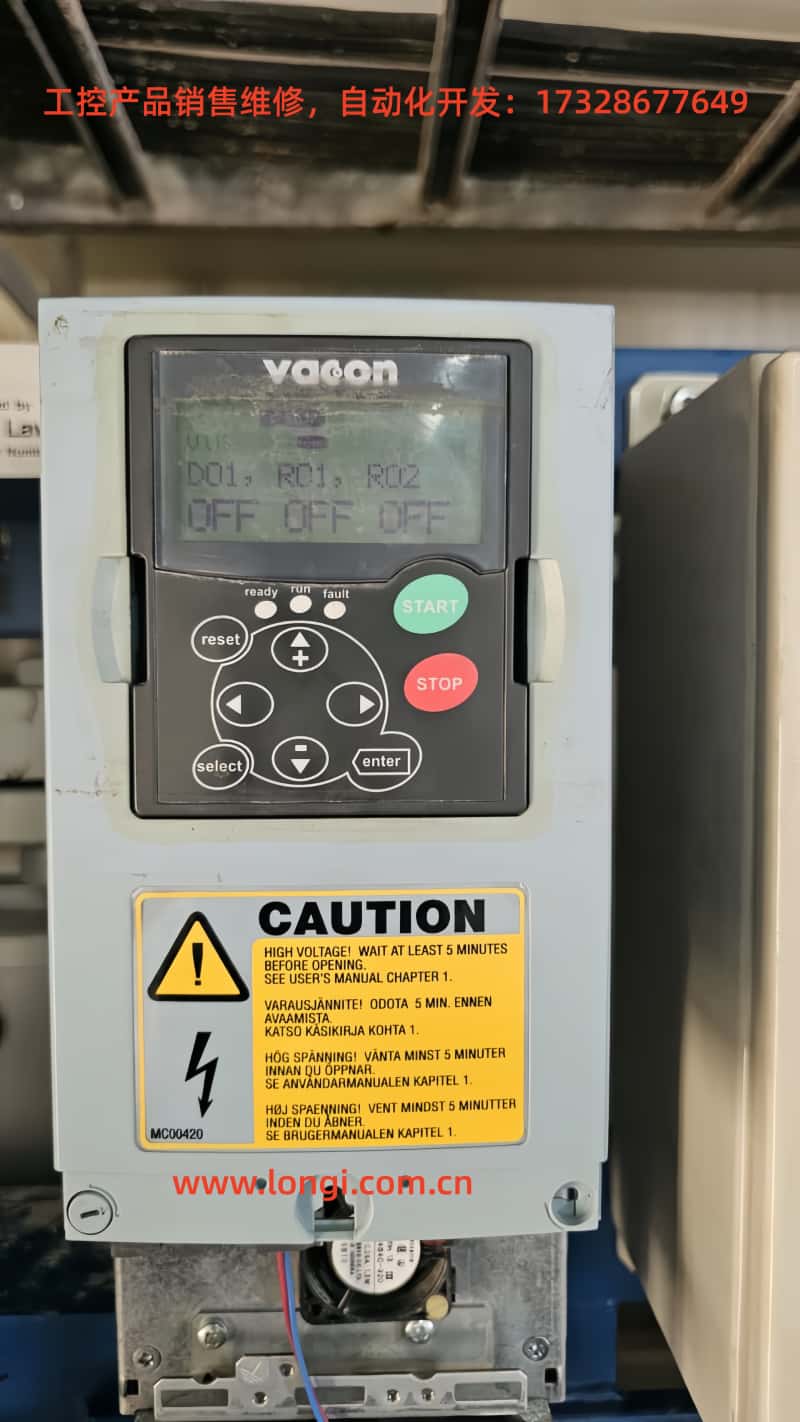

在工業自動化系統中，變頻器（Variable Frequency Drive，簡稱VFD）已經成為電機控制的核心部件。它不僅能夠調節電機轉速，提高能效，還能實現對工藝過程的精準控制。然而，在長期運行或維護過程中，變頻器經常會出現一些讓人困惑的現象。例如，操作員在現場發現：VACON變頻器的面板有顯示，控制鍵盤可操作，但“READY（就緒）”指示燈始終無法點亮，同時屏幕上監視菜單顯示 DO1、RO1、RO2 全部為 OFF。
這種現象很容易讓人誤以為是控制邏輯、輸出模塊，甚至內部硬件出現了嚴重?fù)p壞。但事實上，這種情況大多數時候與供電回路和啟動條件密切相關。本文將結合 VACON 系列變頻器的工作邏輯，深入剖析這一問題的原因，并給出詳細的排查步驟和解決思路。
一、VACON變頻器的基本結構與工作邏輯
在分析問題之前，需要先理解 VACON 變頻器的基本組成部分以及 READY 燈的點亮條件。
1. 功率單元與控制單元
功率單元（Power Unit）
負責將輸入的三相交流電整流為直流電，再通過逆變器模塊將直流電變換為所需的交流電輸出到電機。READY 燈的點亮，必須依賴功率單元已經通電并正常建立直流母線電壓。
控制單元（Control Unit）
負責信號采集、邏輯控制、參數設定、顯示與通訊。即便功率單元沒有上電，控制單元依然可以通過外部 24V 輔助電源工作，此時操作面板可以顯示參數，但 READY 燈不會點亮。
2. READY 燈點亮的條件
VACON 系列手冊中明確指出：READY 燈只有在以下條件滿足時才會點亮：
如果功率單元沒有接通主電，或者控制邏輯認為驅動器尚未滿足運行條件，READY 燈就不會點亮。
二、為什么 DO1、RO1、RO2 全部顯示 OFF？
很多操作員看到“DO1/RO1/RO2 OFF”時會誤以為是輸出模塊損壞。其實，這里的 DO（數字輸出）和 RO（繼電器輸出）只是狀態監視窗口中的輸出信號狀態。當變頻器不在 READY 狀態時，它們?nèi)刻幱谀J(rèn) OFF。
這意味著“OFF”并不是一個故障，而只是因為驅動器還未進入正常運行準備狀態。換句話說，OFF 的出現是正常的伴隨現象，真正的根因還是在于 READY 燈未點亮。
三、READY 燈不亮的常見原因
根據現場經驗和手冊資料，可以歸納出以下幾類原因：
1. 主電源未接通
2. 主電源缺相或電壓異常
即使主電接通，如果輸入電壓不足、缺相或波動嚴重，也可能導致母線電壓未達標，從而 READY 燈保持熄滅。
3. 外部“運行使能”信號未閉合
很多應用場合要求通過外部接點（例如安全回路、急停按鈕）向變頻器提供 Run Enable 信號。如果該信號斷開，變頻器雖然上電，但狀態仍然顯示為“不準備運行”，READY 燈也不亮。
4. 存在未復位的故障
如果變頻器內部存在未清除的故障（如過溫、短路、模塊錯誤），READY 燈同樣不會點亮。此時應進入 M4（Active Faults）菜單查看具體故障代碼。
5. 內部硬件損壞
雖然幾率較低，但如果功率模塊、母線電容或電源板損壞，也可能出現 READY 燈不亮的情況。這通常伴隨明顯的故障代碼，不會僅僅表現為 OFF 狀態。
四、系統化的排查步驟
為了避免盲目更換零件或錯誤判斷，現場應按照以下順序排查：
步驟1：檢查主電源輸入
步驟2：讀取直流母線電壓
在鍵盤進入 M1 → V1.8 (DC link voltage) 菜單；
如果數值接近 0V，說明主電未上或整流部分未工作；
如果數值正常（如 540V），則說明母線正常。
步驟3：檢查外部運行允許輸入
步驟4：查看故障記錄
步驟5：嘗試復位與重新上電
步驟6：進一步硬件檢測
如果確認電源、信號正常，但 READY 燈依舊不亮，則可能是功率模塊、母線電容或內部電源電路損壞，此時建議聯系專業維修服務。
五、典型案例分析
案例1：控制板有電但READY燈不亮

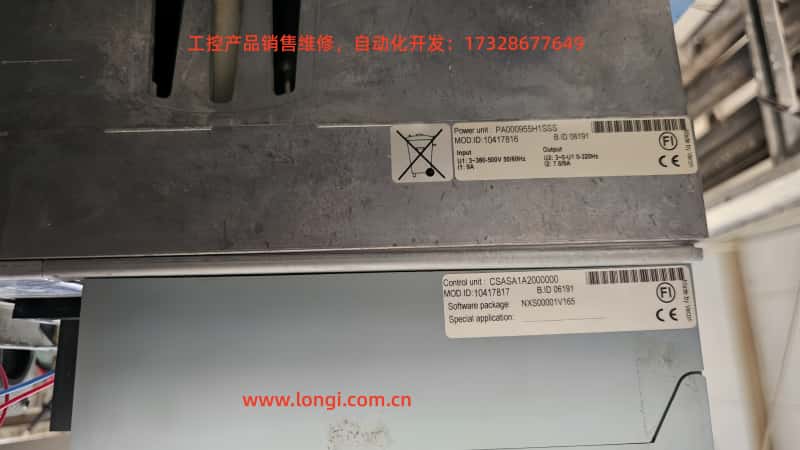

某工廠的 VACON NXS 系列變頻器，鍵盤能顯示參數，但 READY 燈始終熄滅。排查發現，維修人員只接通了控制電源（24V），而三相主電未合閘。合上斷路器后 READY 燈立刻點亮，問題解決。
案例2：輸入缺相導致未就緒
在一個化工廠，操作員發現變頻器無故無法運行。檢測發現 L2 相熔斷器燒毀，導致輸入缺相。更換熔斷器后恢復正常。
案例3：外部安全鏈未閉合
某包裝線的變頻器 READY 燈無法點亮。經排查，發現外部急停按鈕處于斷開狀態，Run Enable 信號未送入。復位急停后 READY 燈恢復正常。
六、預防與維護建議
確保電源穩定
定期檢查上游電源，避免缺相或電壓波動。
合理配置外部回路
對 Run Enable、急?；芈纷龊脴?biāo)識和定期測試，避免因誤操作導致設備無法運行。
定期檢測母線電容
VACON 變頻器長期運行后，母線電容可能老化，影響 READY 燈點亮。建議每3-5年進行檢測或更換。
建立標準化排查流程
制定統一的“READY 燈不亮”排查手冊，避免一線人員因經驗不足而更換無關部件。
結論
當 VACON 變頻器出現 面板有顯示，但 READY 燈不亮，DO1/RO1/RO2 全部為 OFF 的情況時，大多數原因并不是變頻器內部硬件立即損壞，而是主電未接入、外部使能信號未滿足或存在故障未復位。通過系統化的排查方法，可以快速定位問題，減少停機時間。
在工業生產中，掌握此類典型故障的原理和排查思路，不僅能提高維護效率，也能降低不必要的維修成本。
