一、設備原理與功能特點
1.1 場發射掃描電子顯微鏡原理
JSM-7610F 屬于 場發射掃描電子顯微鏡（FE-SEM），通過場發射電子槍產生高亮度電子束，聚焦到樣品表面并逐點掃描，再由二次電子、背散射電子等探測器收集信號，形成圖像。與傳統鎢絲燈絲 SEM 相比，F(xiàn)EG 具有更高亮度和相干性，從而在 亞納米級分辨率下依然能夠獲得清晰圖像。
其核心組成包括：
電子槍?zhuān)↖n-lens Schottky FEG）：壽命長，亮度高，穩定性強。
半浸入式物鏡（Semi-in Lens Objective Lens）：降低像差，提升分辨率。
Aperture Angle Control Lens (ACL)：保持束斑直徑小，即使在大電流下也能保證高分辨率。
探測系統：包括二次電子探測器（SEI）、低角度背散射探測器（LABE）、STEM 探測器等，支持形貌觀察、成分分析和結構分析。
真空系統：采用分子泵+機械泵，維持樣品腔高真空。
1.2 主要功能與性能指標
根據 JEOL 產品手冊，JSM-7610F 具備以下特點:
分辨率：1.0 nm (15 kV)，1.5 nm (1 kV, GB 模式)；升級版 JSM-7610FPlus 在 15 kV 下可達 0.8 nm。
加速電壓范圍：0.1 – 30 kV，可靈活選擇。
放大倍率：×25 – ×1,000,000（顯示倍率最高可達 3,000,000）。
Gentle Beam 模式：通過對樣品施加負偏壓，將入射電子減速，有效觀察非導體和低電壓下的表面結構。
分析功能：可搭載 EDS、WDS、EBSD、CL 等附件，支持高空間分辨率成分分析。
樣品臺：五軸電動全偏心臺，支持 ±70° 傾斜，360° 旋轉。
1.3 應用領域
二、安裝、校準與調試
2.1 安裝要求
根據 JEOL 官方安裝條件：
電源：?jiǎn)蜗?200 V，50/60 Hz，功率需求約 4 kVA。
環境：溫度 15–25 ℃，濕度 ≤ 60%。
防干擾：交流磁場 ≤ 0.3 μT，振動 ≤ 3 μm (≥ 5 Hz)，噪聲 ≤ 70 dB。
空間：房間尺寸 ≥ 3 m × 2.8 m，高度 ≥ 2.3 m。
安裝完成后需進行：
真空系統校驗：確保腔室真空優于 10?3 Pa。
電子槍調試：檢測發射電流、穩定性。
校正樣品臺：確認 X/Y/Z/R/T 五軸動作范圍與歸零精度。
2.2 校準內容
電子光學校準：包括束流對準、像散校正、電子槍中心調整。
工作距離 (WD) 校準：確保 Z 軸位移與 WD 讀數一致。
探測器校準：校正 SE/BSE 信號增益、能譜校正。
樣品臺偏心校準：保證旋轉時樣品保持在焦點范圍。
三、使用操作流程
根據操作規程，JSM-7610F 使用流程主要分為 樣品裝載、成像調節、圖像采集、樣品卸載 四個環節：
3.1 樣品裝載
確認樣品腔處于 Exchange Position，Loadlock 真空正常。
打開 Loadlock，放入樣品，注意樣品高度需與載物臺齊平或測量 offset。
關閉 Loadlock 并抽真空，等待壓力 < 10?3 Pa。
使用傳送桿將樣品送入腔室，鎖定在臺面。
3.2 成像準備
打開電子槍?zhuān)O(shè)置合適加速電壓（常用 5–15 kV）。
選擇探測器（SEI 常用于形貌，BSE 用于成分對比）。
調整工作距離（常用 8 mm，EDS 建議 10–15 mm）。
進入低倍模式，找到感興趣區域。
3.3 成像與調節
設置束流強度，進行電子束對中與像散校正。
調整焦距與亮度對比度。
根據需求切換至高倍模式，獲取高分辨率圖像。
若需分析，打開 EDS/WDS 采集信號。
3.4 圖像采集與保存
選擇掃描模式（快速預覽 Quick-1/2 或高質量 Fine-1/2）。
凍結圖像并保存為 JPEG/TIFF/BMP。
可在圖像文件右鍵恢復當時的成像條件。
3.5 樣品卸載
關閉電子槍?zhuān)瑯悠放_(tái)回到 Exchange Position。
打開 Loadlock，取出樣品。
恢復系統至待機狀態。
四、常見故障與解決方法
4.1 高壓錯誤 (High Voltage Error)
4.2 真空錯誤 (Vacuum Error)
4.3 圖像漂移 / 噪聲

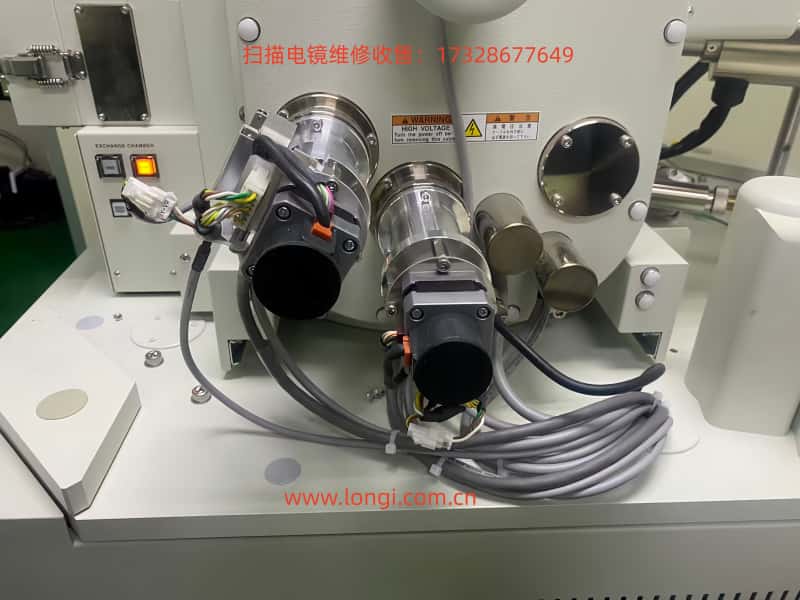

4.4 Stage Initialize Error（無法回原點案例）

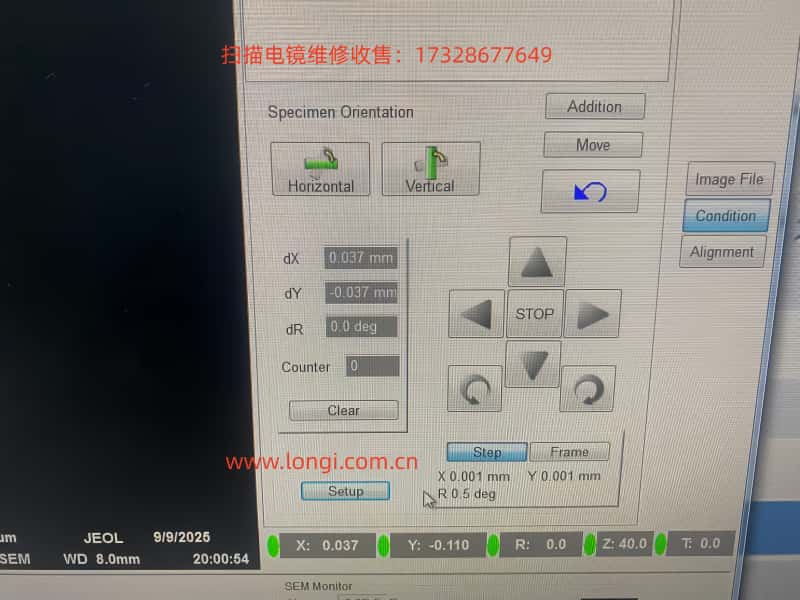

這是客戶常遇到的問題：樣品臺 XY 運動，但無法歸零。
五、總結
JSM-7610F 系列作為 JEOL 的高端場發射掃描電鏡，憑借 亞納米級分辨率、寬范圍加速電壓、Gentle Beam 模式與強大分析擴展能力，已成為材料、半導體和納米研究的重要工具。
掌握其 安裝條件、校準流程、標準操作步驟，并對常見故障（如真空錯誤、高壓錯誤、stage initialize error）有針對性處理方案，對于保障設備長期穩定運行至關重要。
用戶手冊不僅提供了詳細的操作說明，更是 設備安全運行與高效利用的核心指南。熟悉手冊、結合實踐經驗，才能真正發揮 JSM-7610F 的性能優勢，為科研與工業應用提供可靠支持。
