引言

在工業應用中，Vacon NXP系列變頻器偶爾會出現Safe Torque Off（STO）激活的情況，這會導致驅動器停止輸出轉矩，顯示如“A30 SafeTorqueOff”警告或“F30 SafeTorqueOff”故障。這種激活通常不是設備損壞，而是安全功能的正常響應，由外部輸入信號、布線問題或參數設置觸發。本指南基于Vacon NX OPTAF選項板用戶手冊和高級應用手冊，提供詳細的操作步驟，幫助您診斷、配置和屏蔽STO功能（如果適用）。我們將重點放在實際步驟上，包括硬件連接、鍵盤導航、故障重置和測試驗證。注意：屏蔽STO會降低安全水平，僅在非安全關鍵應用中使用，并進行風險評估。所有步驟假設您有基本的電氣知識和安全裝備。

本文分為診斷、硬件操作、參數調整、繞過方法、測試、故障排除和維護部分。每個步驟都包括鍵盤顯示預期、按鍵序列和潛在問題處理。目標是幫助您快速恢復運行，同時確保合規。

第一步：診斷STO激活的原因

STO激活時，驅動器顯示屏上會出現“F1 Alarm Keypad: 30 SafeTorqueOff”或類似信息，伴隨子代碼30（表示SD1和SD2輸入狀態不一致超過5秒）。開始診斷前，確保驅動器斷電并鎖定，以避免意外啟動。

子步驟1.1：檢查監控值確認STO狀態

• 操作按鍵序列：

1. 按下Up (↑) 或 Down (↓) 滾動到主菜單M1（Monitoring values），顯示："READY Monitoring M1"。

2. 按Menu Right (→) 進入，滾動到M1.23（Monitoring values 2）或M1.24（FieldBus Monitoring），顯示："READY Monitoring values 2 M1.23"。

3. 進入后，滾動查看DigIN:B.2（SD1狀態）和DigIN:B.3（SD2狀態）。正常時兩者應為1（閉合）；如果不同或為0，則STO激活。

• 預期顯示：如果DigIN:B.2=0且DigIN:B.3=1，顯示"S30 STO inputs different state"。

• 常見原因：

• 外部安全開關（如緊急停止按鈕）打開。

• 電纜斷開、短路或干擾。

• OPTAF板未安裝或故障。

• 初步修復：如果狀態不一致，按Reset按鈕重置。如果持續，進入硬件檢查。

子步驟1.2：查看故障歷史

• 操作按鍵序列：

1. 滾動到M4（Fault history），顯示："READY Fault history M4"。

2. 按Menu Right (→) 進入，滾動查看最近故障，如"F30 SafeTorqueOff Subcode 30"。

3. 記錄時間和子代碼，用于后續分析。

• 預期顯示："READY F30 SafeTorqueOff 30"。

• 處理：如果反復出現，檢查外部電路是否發送測試脈沖（dark/light test pulses）。OPTAF板支持過濾<3ms的dark脈沖和<1ms的light脈沖；超過則觸發STO。

通過這些步驟，您可以確認問題是STO相關，而不是其他故障如過溫或過載。

第二步：硬件檢查和布線操作

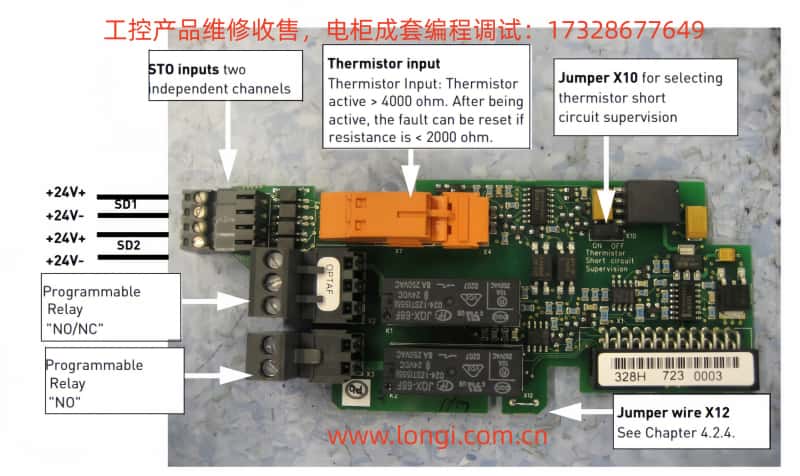

STO功能依賴OPTAF板（安裝在控制板槽B），其X2連接器有4個終端：1 (SD1+)、2 (SD1-)、3 (SD2+)、4 (SD2-) 。這些是隔離輸入，需要+24V邏輯信號。

子步驟2.1：驗證OPTAF板安裝

• 操作步驟：

1. 斷電驅動器，打開外殼，檢查槽B是否有OPTAF板（標簽VB00761B或更高版本）。

2. 在鍵盤上：滾動到M7（Expander boards），進入Slot B，顯示："READY OPT-AF Recognized"（如果未識別，重新安裝板）。

• 問題處理：如果未識別，清潔觸點，重啟驅動器。如果故障代碼S47（舊控制板），更換控制板為VB00761B或更高。

子步驟2.2：檢查和連接STO輸入

• 推薦電纜：使用屏蔽雙絞線（2x2x0.75mm2），最大長度200m（屏蔽）或30m（無屏蔽）。屏蔽接地以減少干擾。

• 布線示例1：基本無重置配置（用于簡單STO）：

1. 連接安全開關S1：終端1和3到S1常閉觸點一端，終端2和4到另一端。另一側連接+24V（從OPT-A1終端6）和GND（終端7）。

2. 正常時，S1閉合提供+24V到SD1+和SD2+；打開時觸發STO。

• 預期：驅動器就緒時，監控DigIN:B.2和B.3為1。

• 布線示例2：帶重置配置：

1. 添加重置按鈕（瞬時開關）連接到數字輸入（例如OPT-A1終端8）。

2. 參數化重置為邊緣敏感：滾動到G2.2（Input signals），進入P2.2.1（Start/Stop logic），設置重置輸入。

• 布線示例3：帶外部安全繼電器：

1. 使用時間延遲繼電器（如Pilz PNOZ）：繼電器輸出連接到STO輸入，數字輸出到驅動器DI（用于斜坡停止）。

2. 繼電器輸入連接緊急按鈕。

• 問題處理：使用萬用表檢查連續性：SD1+到SD2+應無短路。逆極性不會觸發STO，但測試脈沖可能導致虛假激活。

子步驟2.3：熱敏電阻集成（如果適用）

• 如果使用ATEX功能，確保跳線X12斷開（OPTAF板上），否則可能觸發F48（參數不匹配）。

• 連接TI1+ (28)和TI1- (29)到PTC傳感器（Rtrip >4kΩ觸發）。

完成布線后，重啟驅動器，按Reset清除任何殘留故障。

第三步：參數配置步驟

STO響應由P2.12.1.6（ID755，Safe Disable Response）控制，默認1（Warning）。更改為0（No response）可屏蔽顯示，但STO仍停止輸出。

子步驟3.1：導航到P2.12.1.6

• 操作按鍵序列（假設Advanced Application軟件）：

1. 從主菜單滾動到M2（Parameters），顯示："READY Parameters M2 G1→G12"。

2. 按Menu Right (→) 進入，滾動到G2.12（Protections），顯示："READY Protections G2.12"。

3. 進入，滾動到P2.12.1（Common settings），顯示："READY Common settings P2.12.1"。

4. 進入?yún)?shù)列表，滾動到P2.12.1.6（Safe Torque Off mode），顯示："READY Safe Disable Resp. 1"。

5. 按Menu Right (→) 編輯，值閃爍；用Up/Down更改為0（No response），按Enter保存。

• 預期顯示變化：從"1 (Warning)"到"0 (No response)"。

• 鎖定處理：如果顯示"Locked"，按Stop停止驅動器，重試。

子步驟3.2：配置重啟行為（P7.2.1.2）

• 導航：在M7 Expander boards → Slot B → Parameters，滾動到P7.2.1.2（Start-Up Prev），默認"Fault"。

• 設置步驟：

1. 更改為"Warning"：允許STO后自動恢復（如果輸入閉合）。

2. 保存并驗證：激活STO，檢查是否顯示"A26 Start-Up Prev"而非故障。

• 其他參數：

• 如果使用SS1，設置G2.3（Ramp Control）中P2.3.1.2（Deceleration time）大于繼電器延遲（至少20ms）。

• 在G2.2.4（Digital inputs），將DI分配給重置（例如P2.2.4.1 = Reset）。

參數更改后，重置驅動器測試。

第四步：繞過STO功能（如果不使用）

如果應用不需要STO，硬件繞過是必需的；僅參數更改不足以禁用。

子步驟4.1：硬件跳線

• 操作步驟：

1. 斷電，打開外殼。

2. 連接終端1 (SD1+) 和3 (SD2+) 到+24V（OPT-A1終端6）。

3. 連接終端2 (SD1-) 和4 (SD2-) 到GND（OPT-A1終端7）。

• 警告：這禁用安全功能；確保無意外運動風險。使用屏蔽電纜避免干擾。

• 驗證：重啟后，監控DigIN:B.2和B.3應恒為1；無STO顯示。

子步驟4.2：軟件輔助繞過

• 設置P2.12.1.6為0，避免任何通知。

• 如果ATEX啟用，確保熱敏電阻跳線X12正確（斷開如果使用）。

繞過后，進行完整系統測試。

第五步：測試和驗證STO功能

測試是必需的，以確保功能正常。

子步驟5.1：STO激活測試

• 步驟：

1. 運行電機（按Start）。

2. 打開安全開關S1；電機應立即停止（<20ms），顯示A30或F30。

3. 檢查響應時間：使用示波器監控輸出。

• 預期：電機滑行停止，無轉矩。

子步驟5.2：SS1測試（如果配置）

• 步驟：

1. 設置繼電器延遲（例如1秒）。

2. 激活停止；電機斜坡減速，然后STO激活。

3. 驗證延遲>減速時間。

• 預期：顯示STO狀態僅在延遲后。

子步驟5.3：故障恢復測試

• 閉合輸入，按Reset；電機應可重啟（邊緣敏感）。

• 如果P7.2.1.2為"Fault"，需要新啟動命令。

測試清單：風險評估、電纜檢查、重置邊緣敏感、永久磁鐵電機回轉風險。

第六步：常見故障代碼和解決

基于手冊，常見STO相關故障：

子步驟6.1：F30/A30 SafeTorqueOff (Subcode 30)

• 原因：輸入狀態不同>5s。

• 解決：

1. 檢查布線連續性。

2. 更換電纜或開關。

3. 如果測試脈沖問題，調整安全設備脈沖時長(<3ms dark)。

子步驟6.2：F8 System Fault (Subcodes 37-40)

• 原因：STO輸入單硬件問題。

• 解決：更換OPTAF板或控制板。

子步驟6.3：F8 System Fault (Subcodes 41-43)

• 原因：熱敏電阻輸入問題。

• 解決：檢查PTC傳感器電阻(<2kΩ重置)；更換板。

子步驟6.4：F8 System Fault (Subcodes 44-46)

• 原因：STO或熱敏電阻混合問題。

• 解決：診斷板硬件；聯系Danfoss支持。

子步驟6.5：F26/A26 Start-Up Prev

• 原因：STO后啟動命令活躍。

• 解決：設置P7.2.1.2為"No action"；使用邊緣啟動。

對于所有故障：記錄日志，重置前斷電檢查。

第七步：維護和最佳實踐

子步驟7.1：定期維護

• 每月檢查布線完整性、接地和屏蔽。

• 每年測試STO：激活并驗證響應時間<20ms。

• 監控值：定期查看DigIN:B.2/B.3和RO輸出（如果參數化）。

子步驟7.2：最佳實踐

• 始終進行風險評估；STO為SIL3，但需整體系統合規。

• 使用邊緣重置避免循環故障。

• 如果環境惡劣，確保IP54外殼。

• 記錄所有更改；備份參數（通過NCDrive）。

• 如果問題復雜，請聯系我們支持。

子步驟7.3：高級集成

• 與PLC集成：通過現場總線監控STO狀態。

• SS1配置：確保減速時間>繼電器延遲+20ms。

維護日志示例：日期、測試結果、參數值。

結論

通過這些詳細步驟，您可以有效處理Vacon NXP的STO問題，從診斷到配置和維護。記住，安全優先；任何修改需合規。
