一、引言
在現代工業自動化領域，西門子 SIMODRIVE 611 系列驅動系統被廣泛應用于數控機床、高精密運動控制系統以及復雜的生產線控制場景中。其模塊化、可擴展、高性能的特點，使其在高端裝備制造中扮演著至關重要的角色。
在使用過程中，盡管 SIMODRIVE 系統設計精良，但仍會偶發一些系統性或硬件性錯誤。其中，0031 錯誤代碼（Internal Data Error） 是一個相對復雜且關鍵的故障類型，它意味著驅動內部數據結構遭到破壞，控制器無法維持正常運行邏輯。
本文將圍繞此類故障展開深入剖析，涵蓋其觸發機制、成因、檢測手段、實際維修策略，并提出針對性的預防與維護建議。
二、0031 錯誤代碼概述
1. 錯誤定義
2. 官方建議措施（來源于手冊）
重新加載驅動軟件（Re-load drive software）
更換控制模塊（Replace control module）

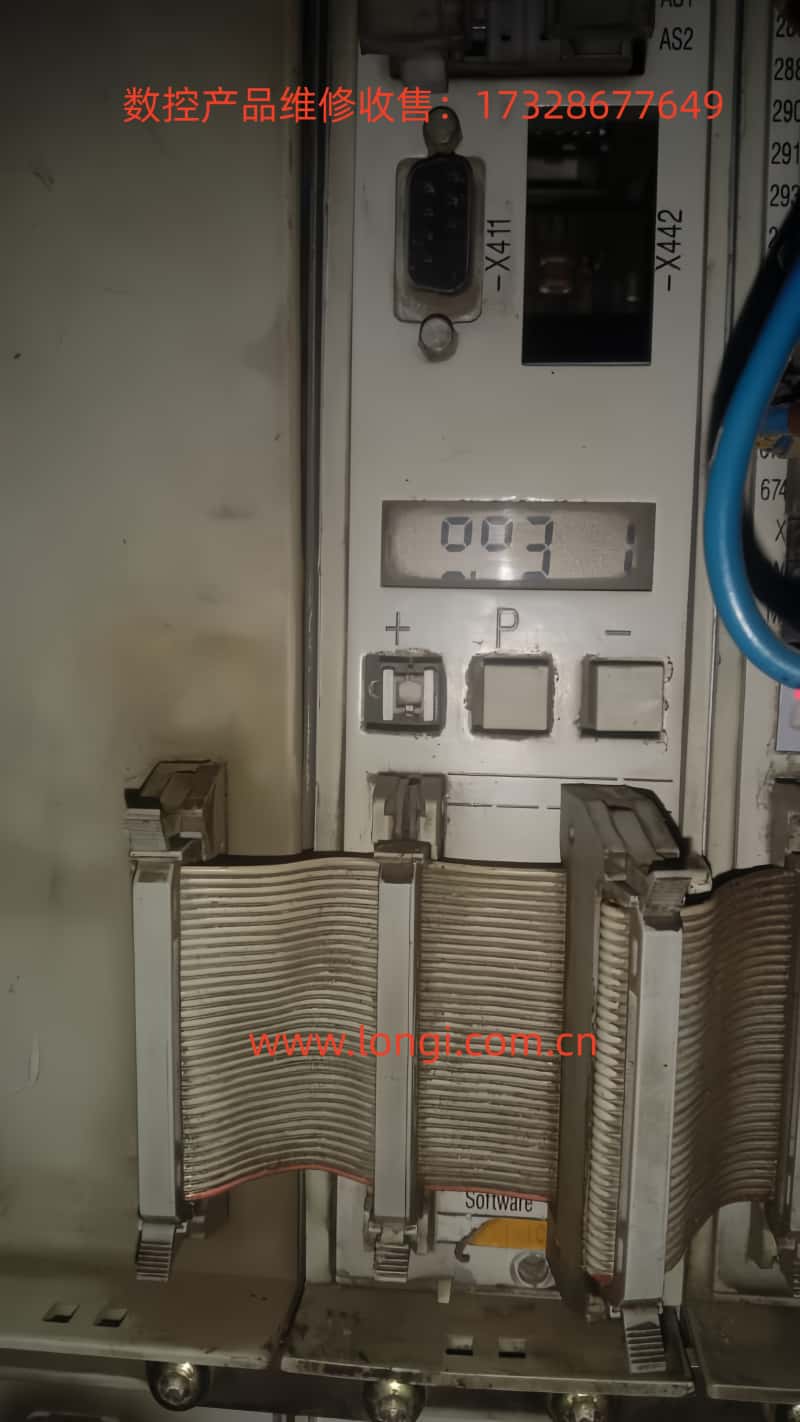

錯誤信息確認方式：上電后自動檢測并報警，需通過診斷工具或操作面板查詢具體代碼
三、故障產生的可能原因分析
1. 控制模塊內部 FLASH 或 EEPROM 數據錯誤
控制模塊中包含非易失性存儲芯片（如 EEPROM、FLASH），用于保存驅動軟件、元素表、配置參數等關鍵性數據。一旦出現：
電壓波動
意外斷電
存儲芯片老化
擦寫次數超限
就可能導致數據結構異常，引發 0031 錯誤。
2. 控制模塊硬件故障（邏輯板損壞）
0031 錯誤本質上是軟件層級讀取失敗，但其根因可能是硬件異常，常見于：
3. 驅動軟件加載不完全或被破壞
4. 與主機 PLC 或外部總線沖突（如 PROFIBUS）
有時在系統初始化過程中，來自 PLC 的非法數據包可能影響驅動控制邏輯，導致模塊數據表寫入失敗或內容損壞，從而間接誘發內部數據錯誤。
四、實際現場判斷流程
步驟一：讀取報警信息
使用以下任意方法讀取 0031 錯誤：
步驟二：上電觀察電源模塊指示燈狀態
| 指示燈狀態 | 含義 |
|---|
| RED + RED | 內部故障，模塊掛起 |
| YELLOW | 模塊預充失敗或控制異常 |
| GREEN 常亮 | 控制上電正常 |
若電源模塊輸出端電壓為 540V 左右，說明直流母線已建立，控制部分上電成功。
步驟三：測試控制模塊供電電壓
使用萬用表檢測模塊電源：
步驟四：初步排查通信鏈路與電纜
五、維修與恢復建議
1. 嘗試軟件重刷
風險提示：需具備相應的驅動器軟件版本、匹配硬件型號，以及合規的通信工具（如 USB <-> RS232、USS協議）。
2. 更換控制模塊
若重新加載軟件無效，建議更換模塊：
3. 送修建議
對于無法在線重載或手動維修的用戶，可委托維修單位處理：
對 EEPROM 芯片進行燒錄修復
更換 FLASH 存儲器后寫入全新程序包
檢測 FPGA、接口芯片狀態
修復控制板邏輯部分的故障
六、預防措施與維護建議
| 項目 | 建議 |
|---|
| 電壓保護 | 加裝隔離變壓器或浪涌保護器，防止市電波動影響 EEPROM/FLASH |
| 操作規程 | 明確模塊參數下載流程，杜絕斷電或非法操作 |
| 模塊固定 | 控制模塊使用專用夾具固定，避免震動導致連接松動 |
| 固件版本 | 不隨意更換驅動器固件，保持與設備配置一致 |
| 備份機制 | 定期通過軟件工具備份驅動參數及程序 |
| 通信總線保護 | PROFIBUS/PROFINET 應加裝光電隔離器件，避免電位干擾 |
七、結束語
西門子 SIMODRIVE 611 系統雖然穩定可靠，但當出現 0031 類內部數據錯誤時，往往會造成整條生產線停工甚至設備損毀。掌握該類故障的原理與處理流程，有助于第一時間定位問題，最大程度地保障設備穩定運行。
通過結合電氣檢查、通信測試、軟件重載及必要的硬件維修，可大大提高維修成功率。同時，建立規范的使用和備份機制，更是從源頭上防止類似問題反復發生的根本保障。
