為什么Laurell旋涂機樣品已被牢固吸附，仍然顯示“Need Vacuum”——完整故障排查指南

1. 引言

旋涂機（Spin Coater）是微電子制造、材料科學以及半導體實驗室中不可或缺的設備。它依靠高速旋轉將光刻膠或其他涂層材料均勻分布在晶圓、玻璃片或基板表面。Laurell Technologies 的旋涂機在全球應用廣泛，以其穩定的性能和安全設計受到認可。

在旋涂機中，安全保護至關重要。為了防止樣品在高速旋轉時甩飛，設備設計了 真空吸盤（Vacuum Chuck）與真空檢測聯鎖系統。當控制器未檢測到有效真空時，電機將拒絕啟動，并在屏幕上顯示：

“Need Vacuum”

這是一個必要的安全邏輯，避免了樣品損壞和人身傷害。

但在一些情況下，用戶可能會遇到一種矛盾現象：

• 樣品確實已經被真空牢牢吸附在吸盤上。

• 但控制器依然顯示“Need Vacuum”，旋涂機無法進入旋轉步驟。

這正是南非客戶遇到的問題，并通過照片與視頻提供了證據。本文將結合該案例，深入分析原因，講解真空檢測的工作原理，并提供系統的故障排查指南。

2. Laurell旋涂機的真空聯鎖工作原理

要理解問題，必須先弄清楚旋涂機的真空檢測機制。該系統主要由以下部分組成：

1. 真空源

• 通常由外接真空泵提供。

• 部分實驗室使用中央真空管路。

• 真空泵通過管道與吸盤相連，產生負壓。

2. 真空吸盤（Vacuum Chuck）

• 吸盤表面有小孔，樣品通過負壓牢固吸附在其上。

• 當真空泵工作時，晶圓或玻璃片被牢牢固定。

3. 真空傳感器/開關

• 內置在旋涂機中。

• 用于檢測真空是否達到安全閾值。

• 將信號反饋給控制器。

4. 控制邏輯

• 如果真空信號為“無”，電機不會啟動。

• 只有真空信號有效，旋涂程序才允許進入旋轉步驟。

因此，機器必須同時滿足：

• 物理真空吸附正常

• 真空檢測信號被控制器確認

否則，即使真空實際存在，旋涂機依然會報錯。

3. 客戶現場癥狀

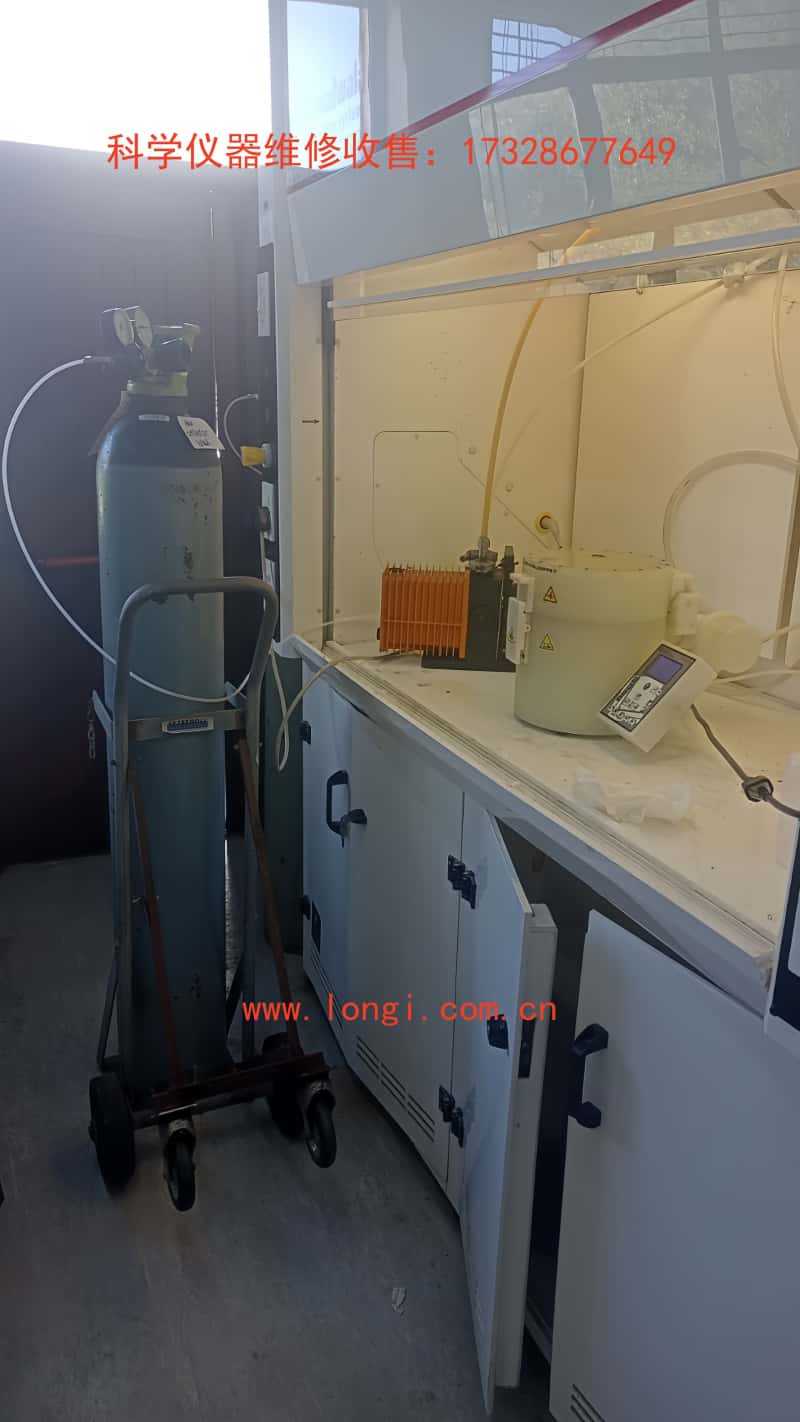

根據客戶提供的視頻與照片，可以確認以下情況：

• 樣品（方形基板）已經牢牢吸附在吸盤上，不會松動。

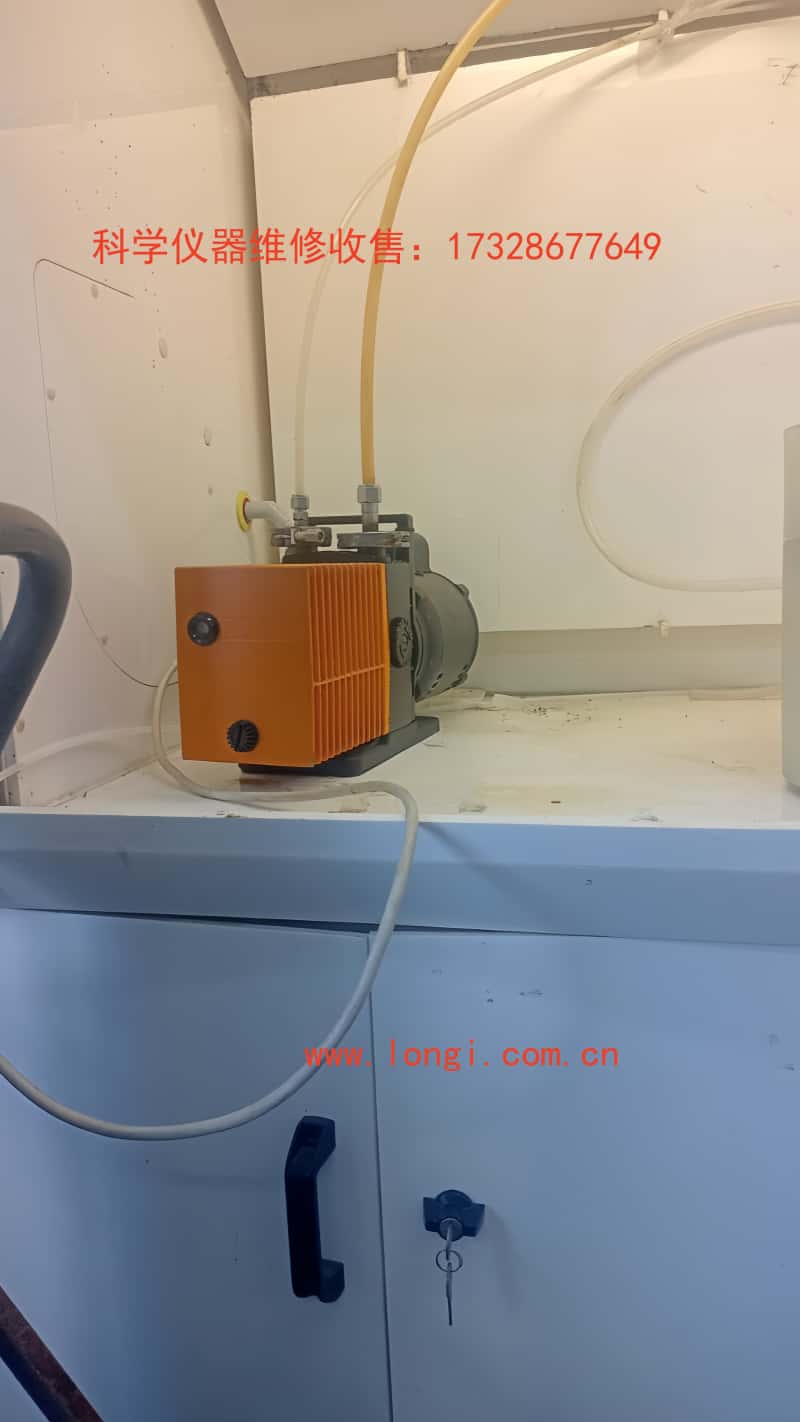

• 真空泵與管路正常工作，真空吸附力足夠。

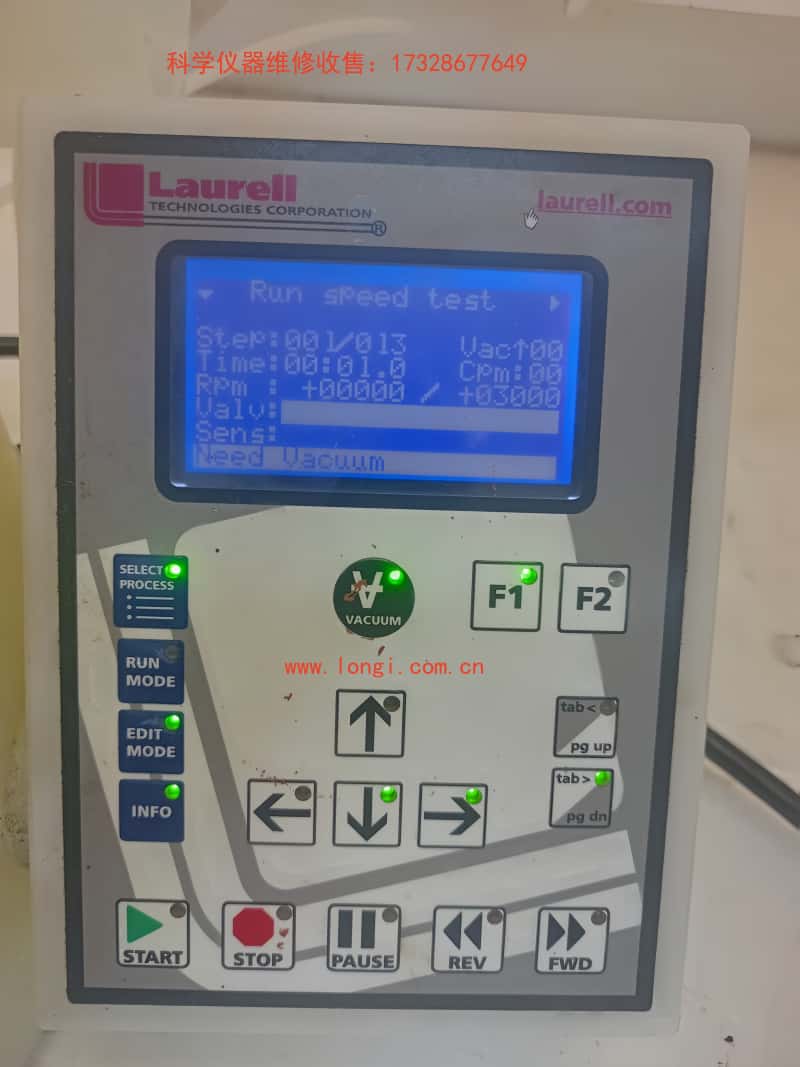

• 屏幕依舊顯示 “Need Vacuum”，程序停留在 Step 00，電機未能旋轉。

這表明：
 真空本身正常，但 檢測與反饋環節出現問題。

4. 可能的原因

4.1 真空傳感器故障

• 真空存在，但傳感器失效，沒有輸出信號。

• 可能因為老化、污染、內部損壞。

4.2 信號線或連接器問題

• 真空傳感器到控制板的線路松動或斷開。

• 即使真空正常，信號無法傳輸，控制器依舊報錯。

4.3 傳感器管路堵塞或錯誤連接

• 部分機型有單獨的傳感器小管路。

• 若堵塞或未正確連接，傳感器讀不到真空。

• 但主吸盤仍然能吸住樣品，造成假象。

4.4 控制器I/O板故障

• 傳感器輸出正常，但輸入通道損壞。

• 信號無法被系統識別。

4.5 參數設置錯誤

• Laurell 系統支持 Vacuum Interlock 設置。

• 如果參數錯誤，例如設定閾值過高或聯鎖邏輯被禁用，系統也會報錯。

5. 視頻證據分析

客戶的視頻中：

• 開始時，樣品已穩固吸附在吸盤上。

• 操作者觸碰樣品，確認吸附力足夠。

• 這證明真空泵、管路與吸盤均工作正常。

• 但控制器依舊報“Need Vacuum”，電機無法運轉。

因此可以排除：

• 真空泵故障

• 管路泄漏

• 樣品未覆蓋吸盤孔

問題核心鎖定在：
 真空檢測、信號反饋或控制器邏輯

6. 系統化故障排查步驟

第一步：確認真空泵正常

• 使用真空計測量泵的負壓值。

• 確認滿足規格要求。

第二步：確認吸盤吸附效果

• 放置樣品或玻璃片，檢查是否牢固吸住。

第三步：檢查傳感器管路

• 如果設備有獨立傳感器管道，確保未堵塞或脫落。

第四步：檢測傳感器輸出

• 拔下傳感器電纜，用萬用表測試輸出。

• 在真空開啟和關閉時，信號應有明顯變化。

第五步：檢查線路與接插件

• 測試從傳感器到主控板的線纜通斷。

• 修復松動或斷裂的連接。

第六步：短接/旁路測試

• 臨時短接真空檢測端口，模擬“有真空”。

• 如果此時電機能轉動，說明問題在傳感器或線路。

第七步：檢查參數設置

• 進入系統設置菜單，確認 Vacuum Interlock 配置正確。

• 如閾值設置過高，應調整。

• 可臨時關閉 Vacuum Interlock 測試設備能否運行（僅限診斷使用）。

第八步：懷疑控制器故障

• 若傳感器與線路均正常，則需檢查控制器I/O板或主板。

• 建議聯系廠家或維修中心處理。

7. 建議與解決方案

• 如果傳感器無響應 → 更換傳感器

• 如果信號線松動或斷路 → 重新固定或更換電纜

• 如果管路堵塞 → 清理或重新接管

• 如果參數錯誤 → 進入菜單修正設置

• 如果控制板損壞 → 聯系廠商維修或更換I/O板

8. 重要意義

這一案例說明了一個關鍵問題：

• 機械效果 ≠ 控制器識別

• 真空實際存在，但如果反饋信號未被識別，系統仍然會拒絕運行。

這是旋涂機安全設計的必然要求，避免在不安全狀態下誤啟動。

9. 結論

南非客戶的案例證明：

• 真空吸附功能完全正常，樣品被牢牢固定。

• 問題在于 真空檢測信號未被識別。

• 最可能的原因包括：真空傳感器故障、信號線問題或控制器輸入故障。

• 按照上述 八步排查流程，可以逐步定位問題并解決。

最終結論是：
  設備并非真空不足，而是 真空信號識別失敗，導致系統持續報錯“Need Vacuum”。

通過本指南，工程師與實驗人員可以有效排查問題，恢復旋涂機正常運行。？
