一、引言

西門子 SINAMICS S120 系列驅動系統在多軸控制、高動態響應以及高精度場合被廣泛應用。然而，在實際運行中，用戶偶爾會遇到 F30005 – Power Unit Overload（功率部件 I2t 過載） 故障。
該故障一旦出現，驅動會立即關閉相應功率模塊輸出，并導致生產停機。本文將結合官方手冊原理圖、故障說明和實際案例，對該故障進行系統化解析，并提供實用的處理建議。

二、F30005 故障定義與觸發條件

在 SINAMICS S120 中，功率單元的熱保護不僅依賴溫度傳感器，還通過 I2t 模型 計算熱負荷。

• I2t 模型原理

• I 表示電流，t 表示時間

• 系統根據電流大小和持續時間計算功率部件的熱積累。

• 當熱累積超過閾值（r0036 = 100%）時，即觸發 F30005 故障。

• 觸發條件（來自說明書及信號流程圖）

1. 功率部件電流超過額定值且持續時間過長

2. 沒有足夠的間歇時間散熱，導致熱模型飽和

3. 循環負載不匹配，長期處于高負載工況

4. 電機或功率模塊選型不足，額定電流低于實際工況需求

三、F30005 與其他熱類故障的區別

根據說明書，S120 的功率部件熱監控有多種報警/故障代碼：

區別在于：

• 過溫類故障直接由溫度傳感器觸發，通常瞬時升溫即可報警；

• I2t 過載是長期電流超標導致熱積累過多，即使溫度瞬時不高，也可能觸發。

四、信號流程與內部邏輯

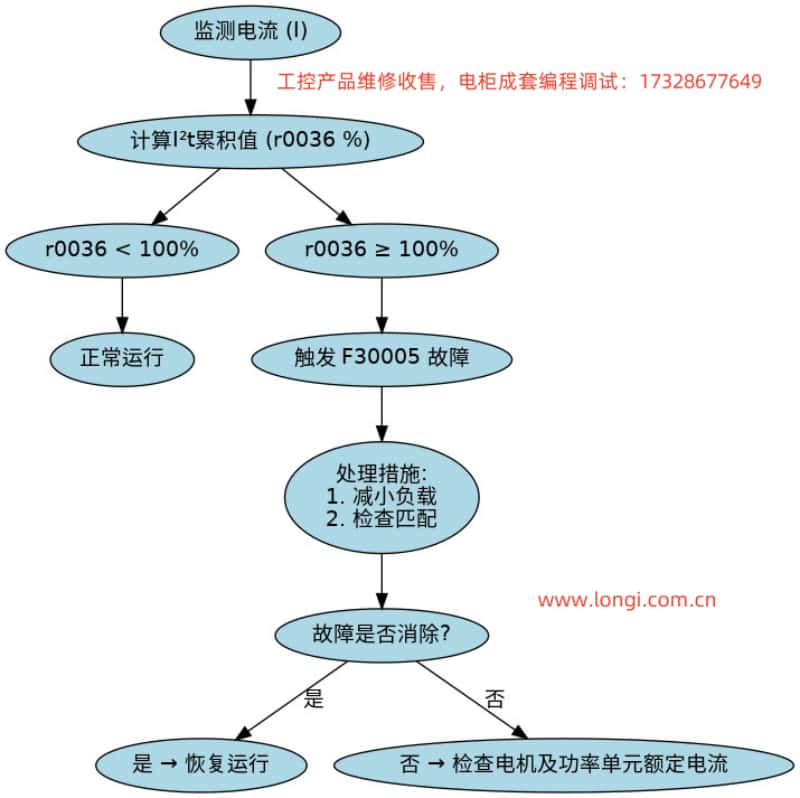

從手冊說明可見，F(xiàn)30005 的觸發邏輯如下：

1. 采集實際電流值（I_act_abs_value）

2. 將電流值輸入 I2t 模型，結合功率部件額定電流（r0207）計算熱負載百分比（r0036）

3. 當 r0036 ≥ 100% 時，觸發“功率部件過載”信號

4. 控制單元發出故障，關閉模塊輸出（關斷類型：關斷 2）

五、常見成因分析

1. 機械負載過大

• 傳動機構卡滯、摩擦阻力大、軸承損壞等，導致電機長期高電流運行。

2. 運行參數不合理

• 加速/減速時間過短，頻繁啟停，電流沖擊大。

• 速度環或轉矩限值參數設置不當。

3. 選型不足

• 電機模塊額定電流過低，無法滿足實際負載。

4. 環境與冷卻不良

• 控制柜通風不良，環境溫度高于 40℃，散熱效率下降。

5. 循環負載不匹配

• 高峰負載頻繁出現，且間隔不足以讓功率模塊冷卻。

六、處理與預防措施

1. 現場立即處理

• 停機降溫：斷開模塊電源，等待 DC LINK 電容完全放電（至少 5 分鐘），并讓模塊自然降溫。

• 復位驅動：通過操作面板或控制系統清除故障，觀察是否復現。

2. 中期整改

• 降低負載電流

• 檢查機械部分潤滑、軸承狀態、對中精度

• 減輕工藝負荷或調整工藝節拍

• 優化運行參數

• 增加加減速時間（p1120/p1121）

• 降低最大轉矩限值（p1520）

• 改善冷卻

• 增加柜體風機風量

• 檢查風扇運行狀態及過濾網清潔度

3. 長期優化

• 合理選型：如負載長期接近或超過額定值，應更換更高電流等級的 Motor Module

• 調整循環負載：在工藝節拍上預留冷卻時間，避免連續超載運行

• 監控預警：利用 r0036（功率部件 I2t 負載百分比）做實時監控，當超過80%時提前報警

七、參考參數與診斷工具

• 關鍵監控參數

• r0036：功率部件 I2t 負載百分比（0~100%）

• r0206：功率部件額定功率

• p0307：電機額定功率

• 軟件診斷

• 使用 STARTER 或 TIA Portal 連接 CU 控制單元

• 查看診斷緩沖區，分析故障發生前的電流曲線和負載率

八、結語

F30005 “功率部件 I2t 過載”并非單純的溫度過高，而是電流與時間共同作用的結果。它既反映了機械負載狀況，也體現了驅動選型和運行策略的合理性。
通過結合手冊原理、監控參數及現場排查方法，用戶可以有效減少該故障的發生頻率，保障 SINAMICS
