一、引言

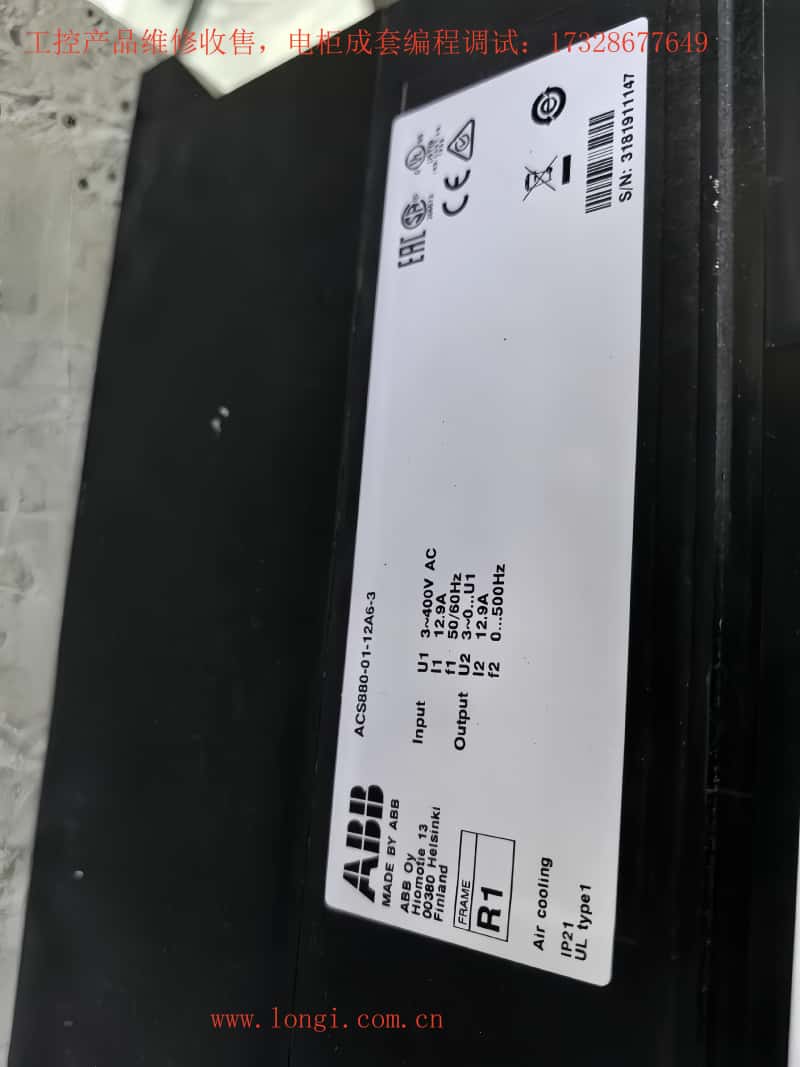

在現代工業自動化中，ABB ACS880 系列變頻器因其可靠的性能與豐富的交互界面被廣泛應用。其中，控制面板（Assistant Control Panel）上左上角的“狀態圖標（Status Icon）”雖顯微小，卻傳遞著關鍵的運行信息。了解這個圖標的意義以及它消失時可能反映的狀態，對于工程人員準確判斷運行狀況和快速診斷有著重要幫助。本文將從圖標功能出發，拆解其狀態意義，并深入探討其可能不顯示的原因與排查方法。

二、狀態圖標的基本定義與功能分析

根據 ABB 控制面板用戶手冊，狀態圖標位于 Home 視圖左上角，用于指示驅動器與電機的當前狀態和運動方向信息：

• 箭頭方向：當驅動器處于本地控制（Local）模式時，圖標中的箭頭朝順時針代表“正轉（Forward/Clockwise）”，逆時針代表“反轉（Reverse/Counter?clockwise）”。

• 靜止?fàn)顟B(tài)：對于不旋轉的設備，圖標可能顯示字符 “1” 表示正在運行（啟動狀態），或 “0” 表示停止?fàn)顟B(tài)。

此外，狀態圖標還具有動畫特性，與驅動器實際運行狀態關聯：

這一圖標整體承擔了直觀反映驅動器狀態的重要任務，方便人員快速判斷設備的運動與當前運行狀況。

三、狀態圖標消失：一則隱藏的信號

3.1 “消失”可能意味著的最主要情況

在多數情況下，狀態圖標在左上角消失，最常見原因是當前已切換到 遠程控制（Remote）模式。在這種控制模式下：

• 控制來源為 I/O 或現場總線之類的遠程信號；

• 控制面板頂部通常顯示 “Remote” 字樣，而不再顯示狀態圖標。

也就是說，一旦進入遠程控制，狀態圖標讓位于“Remote”信號文本，指示當前控制來源已非本地。

3.2 其他可能導致圖標缺失的情形

除遠程控制外，還有若干情況也可能使?fàn)顟B(tài)圖標不顯示：

1. 控制連接異?；驒?quán)限受限
   若控制面板與驅動器間通信中斷，或控制權限被其他設備鎖定，面板可能無法獲取狀態更新，從而未能顯示圖標。

2. Home 視圖被修改或自定義屏蔽
   控制面板支持用戶調整 Home 視圖內容。如在編輯視圖期間不慎將狀態圖標所對應的顯示區域移除，圖標可能被隱藏。

3. 軟件異常或設定有誤
   雖不常見，但軟件故障或參數設定錯誤有時也會導致異常顯示或丟失圖標。

四、排查方法與恢復建議

面對狀態圖標消失的情況，建議按以下步驟排查并確認原因：

4.1 確認控制模式（Local vs Remote）

• 查看面板左上角是否顯示 “Remote” 文本；

• 若為遠程控制，可按 Loc/Rem 鍵切換至本地控制；

• 切換后若圖標恢復，確認已恢復本地控制。

4.2 檢查連接與通信狀態

• 檢查 RJ?45 或總線連接是否穩固；

• 若使用了 panel bus，多設備連接時，確保選中正確的驅動器（Options → Select drive）；

• 如連接異?？刹榭?System info 或 Diagnostics 中的通信狀態。

4.3 恢復 Home 視圖默認狀態

• 進入 Settings → Reset Home view layout 可將 Home 視圖恢復至默認狀態，確保狀態圖標區域被重新包含。

4.4 軟件或面板重啟

• 若以上方法無效，也可嘗試重啟控制面板或斷電重啟驅動器；

• 若問題仍舊存在，可聯系 ABB 支持檢查面板固件或參數設置。

五、總結與應用建議

狀態圖標雖小，卻是判斷驅動器運行狀態的重要窗口。它組合解讀了控制模式、本地啟動狀態、故障情況與旋轉方向，為現場工程人員提供快速可視化診斷能力。當圖標消失時，多半意味著控制模式已經切換，或者通信/顯示區域被隱藏。

建議歸納：

• 正常運維中，狀態圖標應一直可見并對應當前狀態；

• 圖標消失時，先判斷控制模式是否切換至 Remote；

• 若非切換控制模式，繼續排查通信、顯示配置或軟件異常；

• 恢復 Home 視圖布局能快速恢復圖標顯示。
