一、概述與設備背景

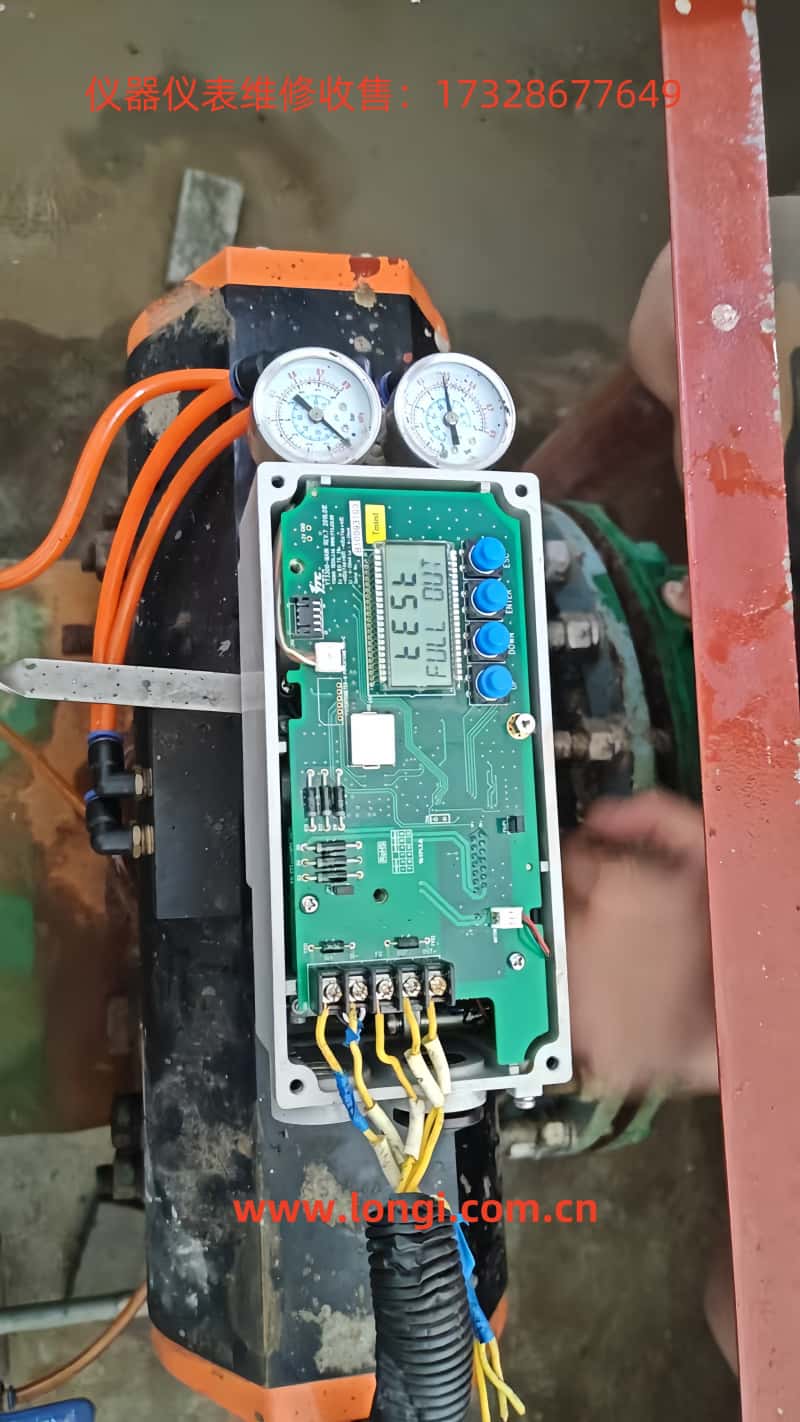

本報告針對現場安裝的 Rotork YTC YT?3300 RDn?5201S 智能閥門定位器（Smart Positioner），其面板顯示為：

TEST
FULL OUT
7535

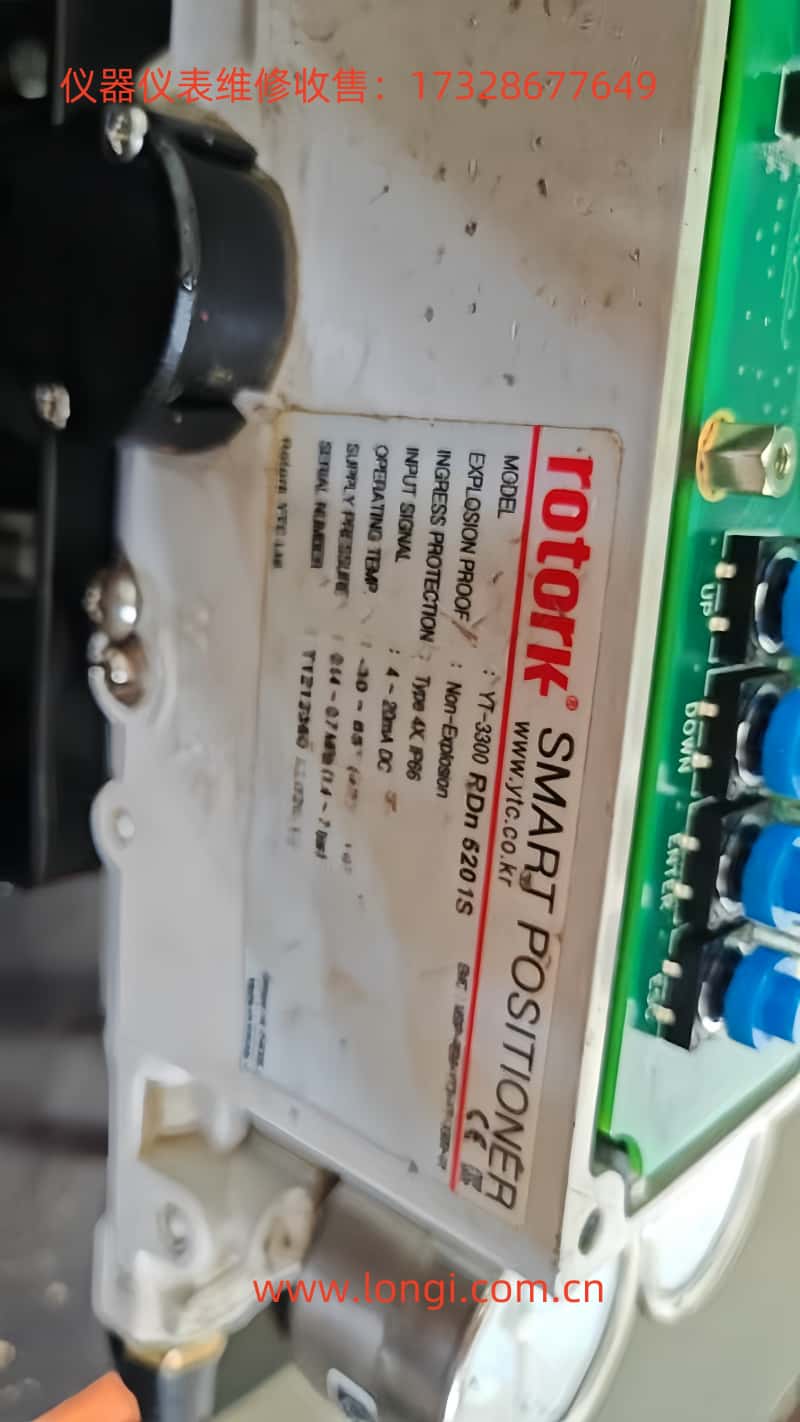

設備型號為 YT?3300 系列，廠商為 Rotork YTC Limited（韓國 YTC），配備非防爆型號、采用機械反饋電位器方式。

YT?3300 系列定位器以輸入4?20?mA 控制信號精確驅動閥門執行器，實現閥門行程控制，并支持自動校準（Auto?Calibration）、診斷報警、手動測試等功能。

二、故障頁面含義解析

1. TEST 模式

“TEST” 顯示表明設備處于自檢或測試模式，常見于上電初始或強制進入自動校準流程時。該模式會執行行程探測、極限位確認等步驟。

2. FULL OUT 提示

“FULL OUT” 意味設備當前輸出氣信號到執行機構已達到滿行程端（Fully Open 或 Fully Closed，視動作設置而定）。該信息指示行程測試完成或反饋未達到目標位置。

3. 數值 7535

數值“7535”通常非標準報警代碼，而是電位器反饋的原始 A/D 編碼或內部行程計數值（范圍通常為 0?9999），顯示當前位置數值，表示當前行程已接近滿位。

三、可能故障原因分析

以下分析引發該狀態的可能原因，并結合現場顯示給出判斷：

四、檢修建議與步驟

以下為推薦的維修流程，建議由具資質的專業人員按照步驟進行執行：

1. 前期準備與安全確認

• 切斷輸出與控制閥的氣源壓力，確認系統在安全狀態；

• 確保無余壓殘留，避免自動動作引發閥門誤動 ；

• 確保設備接地正常，內部 F.G 接地電阻小于 100?Ω。

2. 檢查氣源參數

• 查看現有壓力表讀數，確認供氣穩定、干凈、無油污，壓力在推薦的 0.14?0.7?MPa（1.4–7?bar）范圍內 ；

• 檢查過濾減壓閥是否安裝（建議使用 YT?200 系列氣源）及氣路無堵塞。

3. 嘗試退出 TEST 模式

• 使用定位器左上角的 ESC 鍵多次按下，嘗試返回主菜單界面 RUN 模式；

• 若無響應，可嘗試上電后重新進入 Auto Calibration（Auto2 Calibration）流程 。

4. 執行自動校準（Auto?Calibration / Auto2）

• 將 A/M 開關切至 Auto 模式；

• 按鍵進入菜單中選擇 AUTO CAL 或 AUTO2 CAL：設備將自動移動執行機構兩端并設置零點與滿行程點；

• 流程結束后設備正常應顯示“RUN PV”狀態，反饋值會隨輸入信號變化而變化。

5. 驗證反饋電位器及接線

若 Auto Calibration 后反饋位置固定在 7535 或不響應輸入信號，檢查如下：

• 打開位置器底蓋，檢查黃色/白色/藍色反饋電位器三根線是否牢固接觸；

• 用萬用表測量電位器輸出電壓（典型 0.5–4.5?V），手動撥動執行器杠桿觀察電壓是否線性變化；

• 若反饋信號異?；驘o變動，可能需更換電位器或相關傳感器模塊。

6. 調用診斷功能與報警碼查詢

• 進入菜單中的 DIAGNO（診斷）模塊，查看警告組別和限位報警配置（LIMT CFG）；

• 檢查是否存在偏差報警（Deviation）或行程累計報警（Travel Accumulator Limit）導致系統鎖定 ；

• 如果顯示某個報警代碼（例如 LL ALRM、HH ALRM），查看手冊對應處理方式。

7. 配置參數與性能測試

• 確認運行模式為 RUN，并輸入 mA 信號變化時反饋 PV 值應按比例變動；

• 若位置變化卡頓或滯后，可調整 Dead?Zone、KFUP、KI 參數以改善性能穩定性 ；

• 進行部分行程測試（PST）驗證系統響應穩定性。

五、預計狀態演變與判斷結論

• 若 Auto Calibration 正常完成，反饋位置線性變化，設備恢復 RUN 模式：表示設備并無硬件故障，僅處于初始化測試階段，可正常投入運行；

• 若仍停留 TEST 模式，反饋值無法變化：指示反饋單元（電位器或微處理器）損壞，需更換反饋電位器或主板模塊；

• 若校準過程中執行器不動作或氣壓反應遲緩：需重點檢查氣源是否清潔、氣管與電磁閥是否暢通；

• 若觀察到診斷模塊中存在偏差或限位報警：需按照報警建議進行參數恢復或機器復位操作。

六、總結與報告建議

1. 初步結論：當前“TEST / FULL OUT 7535” 狀態極可能為設備新上電或參數重置后自動進入的自檢模式，并非真正的硬件故障。但如無法完成 Auto Calibration 或退出 TEST，說明存在潛在故障。

2. 推薦措施：

• 首選執行 Auto Calibration 流程；

• 檢查電位器反饋和氣源連接；

• 查看診斷報警記錄；

• 必要時更換反饋傳感器或主板部件，并復位參數。

3. 后續建議：

• 建議獲取該型號產品的完整中文/英文說明書；

• 若手動無法解決，可聯系 Rotork YTC 獲取技術支持或售后服務；

• 對維修過程中的各項參數、報警、輸入輸出 mA 值、氣壓值進行記錄歸檔，支持日后故障追蹤。

七、附錄：關鍵手冊引用摘要

• Auto?calibration 功能：推薦在首次安裝或拆卸后執行，用以重新設定反饋零點和滿程點。完畢后可進入正常運行狀態 。

• 診斷與報警模塊（DIAGNO）：提供偏差報警、限位報警計數等，可通過菜單進入查看并排錯 。

• 氣源供給規定：需使用干凈、干空氣，壓力穩定在 0.14?0.7?MPa，推薦使用 YT?200 系列過濾調壓器 。

• 接地要求：內部 F.G 接地電阻小于 100?Ω，避免靜電或干擾影響系統穩定性。
