深川 S350 系列變頻器 E017 故障深度解析與維修指南

一、引言：故障背景與必要性

在現代工業自動化中，變頻器承擔著驅動電機、調速與節能的關鍵任務。深川 S350 系列作為高性能矢量變頻器廣泛應用于各類生產線與電機控制系統中。然而，在其運行過程中，如果出現如“E017”這類報警，通常導致系統無法啟動甚至停機，影響生產連續性。因此，全面理解 E017 故障含義、成因、排查方法與維修對策，具有重要的實踐與故障排除價值。

二、E017 故障含義與功能判定

2.1 故障代碼定義

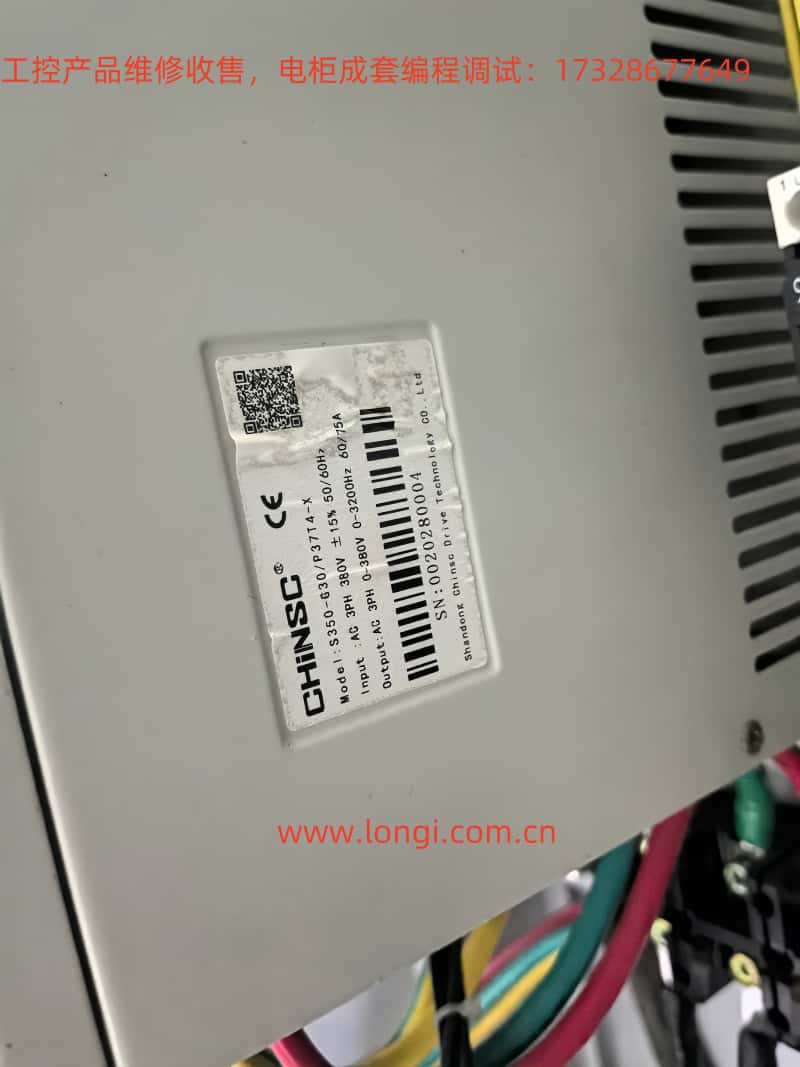

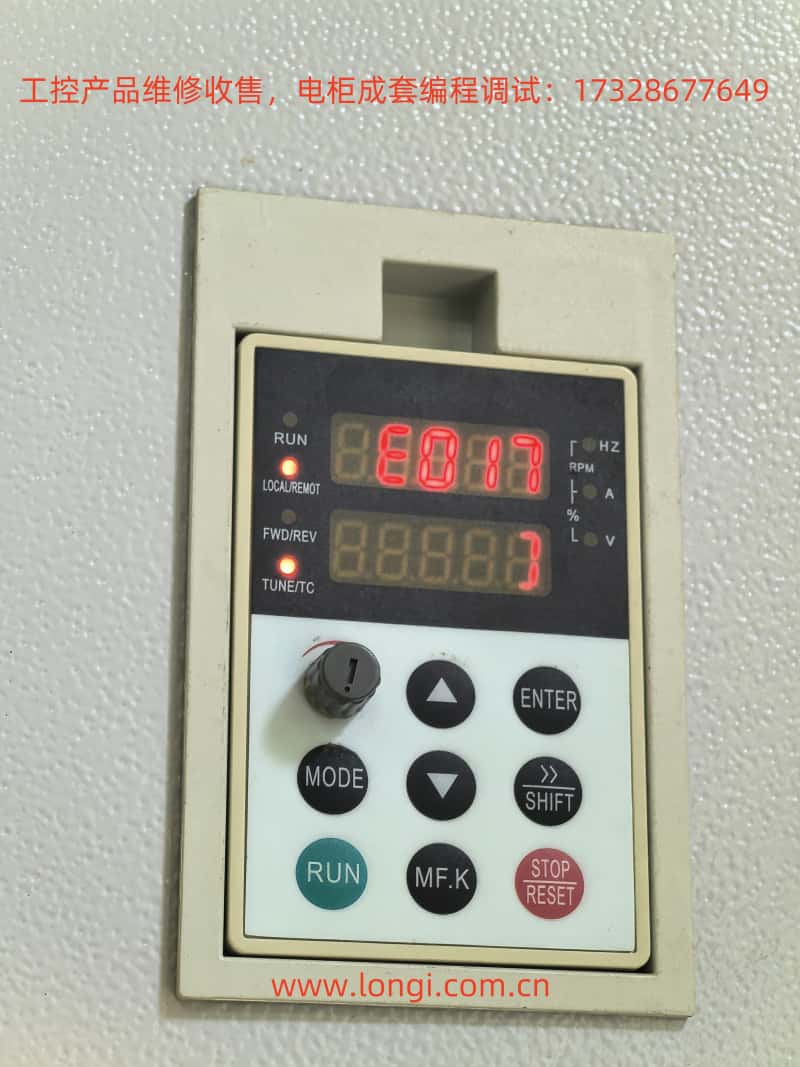

E017 在深川 S350 系列中被定義為“接觸器故障”，常見于主回路預充或主接觸器在上電或啟動階段未能正確動作或反饋異常的情形。

2.2 區別于按鍵器錯誤

初看說明書中 E017 對應“按鍵器故障”，但在現場和實物設備中，從信號檢測與控制回路來看，更準確的解釋應定位為內部主回路接觸器的問題，而非 HMI 前面板按鍵本身。

三、E017 產生的原因（多維視角分析）

四、故障排查流程：一步步分析定位

4.1 聲音與動作檢測

• 啟動或上電時是否有“咔嗒”一聲？有則說明線圈上電嘗試吸合，沒聲說明接觸器未動作。

• 進一步打開外殼查看接觸器位置是否沿狀態移動，有無觸點閉合跡象。

4.2 電壓測量

• 使用萬用表測量接觸器線圈兩端，在啟動過程中是否實際有控制電壓（DC24?V 或 AC220?V）；

• 若無電壓輸出，應側重板卡排查，若有但接觸器不吸合，則為接觸器自身問題。

4.3 反饋觸點檢測

• 有的接觸器具有輔助觸點反饋控制板，若該觸點損壞或跳閘，也會導致 E017 報警；

• 斷電清潔、更換觸點之后再次試機。

4.4 板卡互換測試

• 擁有另一臺正常 S350 設備時，可嘗試互換接觸器組件和驅動板檢查故障是否跟隨更換部件遷移；

• 若更換接觸器組件故障消失，則確認為物理故障。

五、維修與更換建議

5.1 接觸器組件處理

• 建議更換接觸器：優選廠家正規配件，符合額定線圈電壓與主電流規格；清潔安裝處，無松動。

• 清潔現有接觸器：可短期試用，適用于觸點輕度氧化、線圈無明顯損壞情況。

5.2 驅動板與電源板

• 若接觸器線圈沒有控制信號輸出，可能是驅動板或電源板損壞；建議同時檢測板載繼電器、接線端子與驅動電路。

• 更換板卡后務必重新設定通訊參數和啟動邏輯，防止因參數復位導致其他故障。

5.3 布線與信號完整性

• 檢查所有線纜連接是否牢固、無氧化、無短路、無松脫；

• 對反饋信號與測試端子進行標準化處理，防止接口松動。

5.4 參數校準與復位

• 更換部件后應清零復位，重新執行啟動程序；

• 如含通訊模塊，可通過上位機確認接觸器狀態位變化與反饋是否匹配。

六、故障案例剖析（虛擬示范）

一臺 S350 變頻器啟動失敗，面板顯示 E017。維修技術員測量接觸器線圈端口無電壓，初判驅動板無信號輸出。與另一臺正常設備互換驅動板后，接觸器動作，機器啟動正常。因此故障原因定位為驅動板損壞。更換驅動板后復測正常，無其他故障。

另一臺設備啟動有“咔”聲，但仍報 E017，進一步檢查發現反饋觸點粘連未閉合信號回路。清潔觸點后恢復；后期更換輔助觸點后運行穩定。

七、預防性維護建議

1. 定期清潔接觸器觸點與線圈連接端子，避免潮濕或灰塵影響吸合。

2. 監測變頻器電源輸出電壓穩定性，避免供應不穩定導致驅動電壓波動。

3. 記錄故障日志與替換部件編號，便于今后排查相似故障。

4. 設立備用模塊與接觸器組件庫，縮短停機維修時間。

八、總結

• E017 報警并非前面板按鍵器問題，而是變頻器內部接觸器系統故障；

• 首先確認接觸器是否吸合，再通過電壓測量判斷故障模塊；

• 針對故障原因選用換件或清理方案，建議優先更換接觸器組件；

• 整個過程遵循安全規范、系統拆卸需斷電操作；

• 最終目標是通過硬件與參數校準雙管齊下，實現設備快速恢復運行。
