一、產品概述與核心優勢

1. 產品定位

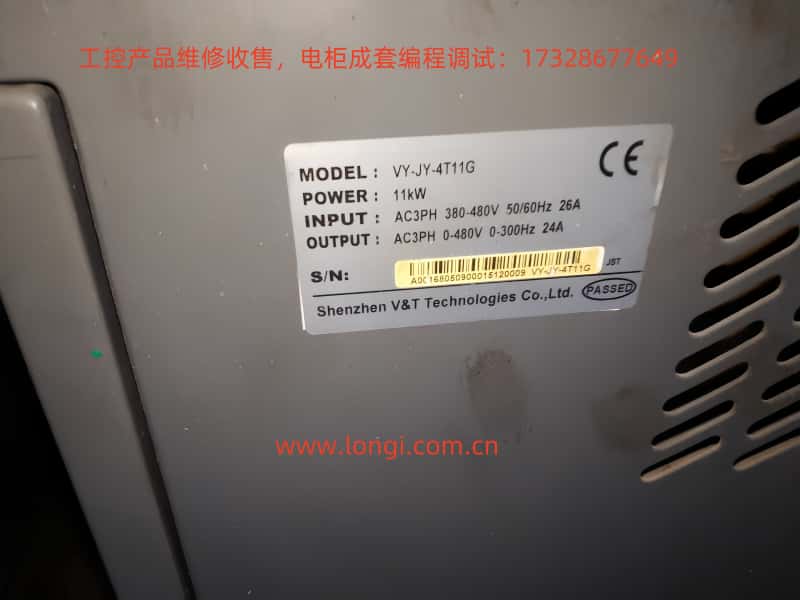

VY-JY系列是專為注塑機液壓系統設計的高性能異步伺服驅動器，采用無速度傳感器矢量控制技術，通過調節油泵電機轉速匹配注塑工藝的流量/壓力需求，消除溢流能耗，實現25%-70%的節電率。

2. 技術亮點

• 雙矢量控制模式：

• 矢量控制1：0.50Hz啟動轉矩180%，調速范圍1:100，穩速精度±0.5%。

• 矢量控制2：0.25Hz啟動轉矩180%，調速范圍1:200，穩速精度±0.2%（媲美直流電機控制）。

• 注塑節能核心技術：

• 實時接收注塑機壓力/流量信號，動態調整油泵轉速，杜絕高壓溢流損耗。

• 支持3條自定義流量-壓力曲線（4點5段修正），適配不同模具工藝。

• 高可靠性設計：

• 寬電壓范圍（DC 360-720V），三防工藝（PCB噴涂、銅排鍍層、密封器件）。

• 短時過載能力：200%額定負載0.5秒，150%額定負載1分鐘。

二、安裝與接線規范

1. 安裝環境要求

2. 主回路接線要點

• 電源端子：R/L1, S/L2, T/L3接入三相電源（380-480V±15%）。

• 電機端子：U/T1, V/T2, W/T3連接電機，嚴禁反接或短接。

• 制動電阻：

• 11-15kW機型標配內置制動單元（端子B1/B2）；

• 18.5kW以上機型需選配，阻值需大于手冊規定下限（如55kW機型≥7Ω）。

• 接地要求：

• PE端子必須獨立接地（電阻<10Ω），接地線徑參考功率選型（如90kW需35mm2）。

3. 控制回路接線

• 模擬量輸入：

• AI1/AI2：0-10V或0-20mA（跳線選擇）

• AI3：-10V~+10V（支持方向控制）

• 數字量輸入：X1-X7支持24VDC開關量/脈沖信號（最高50kHz）。

• 通信接口：雙485端口（Modbus-RTU協議），支持主從控制和參數讀寫。

?? 安全警告：

• 主回路與控制回路布線需分開或垂直交叉，防止干擾。

• 電機電纜超100米時，必須加裝輸出電抗器并降低載波頻率（≤5kHz）。

三、操作流程與參數設置

1. 首次上電操作流程

mermaidgraph TDA[上電] --> B[恢復出廠參數 P0.01=3]B --> C[設置電機銘牌參數 P9.00-P9.04]C --> D{負載能否脫開？}D -->|是| E[旋轉自整定 P9.15=2]D -->|否| F[靜止自整定 P9.15=1]E & F --> G[按RUN鍵執行自整定]G --> H[設置運行頻率 P0.05]H --> I[選擇控制模式 P0.03]I --> J[啟動運行]

2. 注塑專用功能配置

• 節能模式啟用（H0組參數）：




  功能碼	名稱	設定值示例	功能說明
  H0.00	塑機頻率給定方式選擇	1	啟用用戶定義1
  H0.03	塑機頻率給定用戶定義1	0000	流量+壓力信號均有效
  H0.09-H0.16	流量-頻率曲線1	A0=0%, B0=0% A3=100%, B3=100%	4點線性映射




• 軟PLC邏輯編程（H1組參數）：

• 對數字/模擬量進行邏輯運算（與/或/非）或數學運算（加減乘除），結果輸出至Y端子或控制頻率。

• 示例：H1.00=111啟用3路邏輯運算，H1.01=123設定X1/X2/X3為輸入源。

3. 關鍵運行參數

四、故障診斷與維護

1. 常見故障處理

2. 定期維護項目
