譽強變頻器YQ3000-G11 SPO故障解析與解決方案

引言

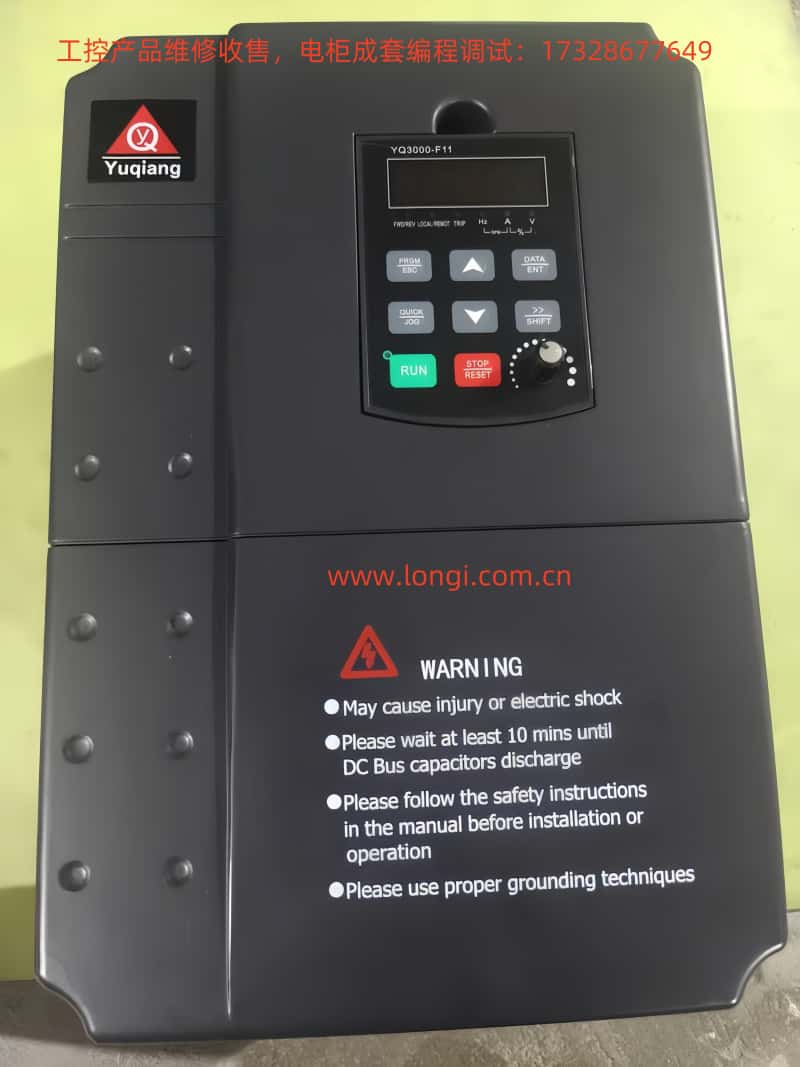

在工業自動化和控制系統中，變頻器（Variable Frequency Drive, VFD）是不可或缺的核心設備。它們通過將固定頻率的交流電轉換為可變頻率的交流電，實現對交流電機轉速和扭矩的精確控制。這種功能在制造業、暖通空調（HVAC）、水泵系統等多個領域中至關重要。譽強YQ3000-G11變頻器，由佛山市譽強機電有限公司生產，以其可靠性和高性能在市場上廣受歡迎。然而，任何電子設備都可能出現故障，其中SPO故障（輸出側缺相）是YQ3000-G11用戶可能遇到的常見問題之一。本文將深入探討SPO故障的本質、原因、解決方法及預防措施，為用戶提供全面的指導，確保系統高效穩定運行。

SPO故障的定義與表現

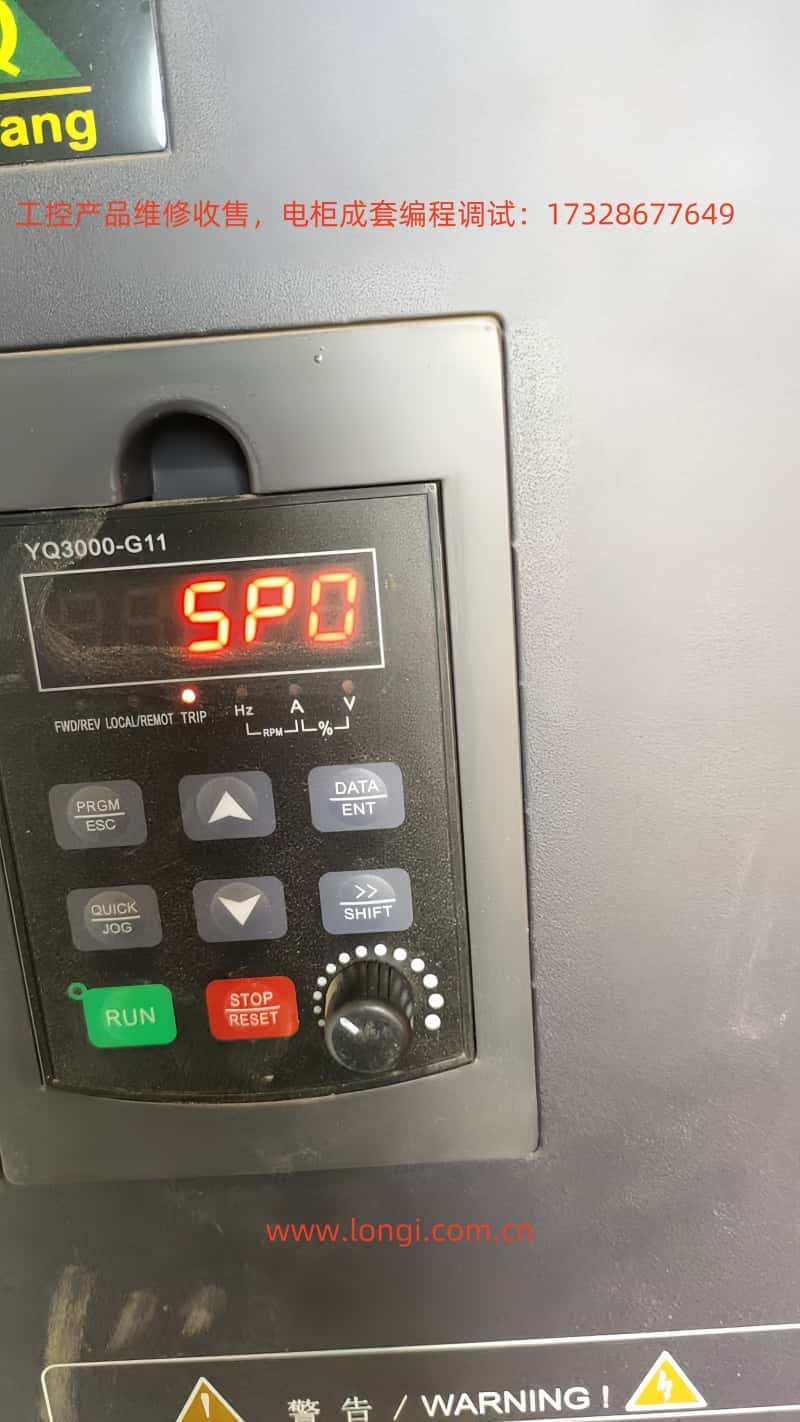

SPO故障在YQ3000-G11變頻器的控制面板上顯示為“SPO”或“5P0”，并伴隨“TRIP”指示燈亮起，表明變頻器檢測到輸出側三相（U、V、W）中至少一相缺失或三相負載嚴重不平衡。根據提供的診斷表（附件“image.png”），SPO故障的描述為“U、V、W缺相輸出（或負載三相嚴重不對稱）”，建議用戶“檢查輸出配線；檢查電機及電纜”。這一故障會導致電機無法正常啟動或運行，可能引發過熱、效率低下，甚至損壞電機或變頻器。

在三相電力系統中，U、V、W三相必須保持平衡以確保電機正常運行。缺相意味著某一相的電壓或電流缺失，導致三相系統失衡。這種情況可能表現為：

• 電機運行不穩定，出現抖動或異常噪音。

• 電機無法達到預期轉速或功率輸出。

• 變頻器自動停機以保護系統，顯示SPO故障代碼。

SPO故障的本質

SPO故障的本質是變頻器輸出側三相電的不平衡或缺失。這種異?？赡苡梢韵聨讉€(gè)方面引起：

1. 接線問題：

• 輸出電纜松動或斷開，導致某一相無法正常傳輸電力。

• 電纜損壞，如磨損、燒毀或斷裂。

• 接線錯誤，例如U、V、W相序接錯或未正確連接。

2. 電機問題：

• 電機繞組開路，導致某一相無法形成完整電路。

• 電機內部短路或絕緣損壞，影響電流平衡。

• 電機連接端子松動或損壞。

3. 變頻器內部故障：

• IGBT（絕緣門雙極晶體管）模塊損壞，影響某一相的輸出。

• 控制電路或驅動板故障，導致輸出信號異常。

• 內部過壓或過熱保護觸發，暫停輸出。

4. 外部因素：

• 負載過重，超出變頻器或電機的額定容量。

• 環境因素，如高溫、高濕或灰塵積累，影響設備性能。

• 電網電壓波動或干擾，可能間接影響輸出穩定性。

5. 參數設置問題：

• 變頻器的缺相保護閾值設置不當，可能過于敏感或未正確配置。

• 其他參數（如電流限制或頻率設置）與實際負載不匹配。

這些原因可能單獨或組合出現，導致SPO故障的發生。了解故障的本質有助于用戶快速定位問題并采取有效措施。

SPO故障的解決方法

解決SPO故障需要系統化的排查步驟，以下是詳細的診斷和修復流程：

步驟1：檢查輸出配線

• 檢查電纜狀態：仔細檢查變頻器到電機的U、V、W三相電纜，尋找磨損、燒毀或斷裂的跡象。

• 確認連接牢固：確保所有接線端子緊固，無松動或接觸不良。

• 驗證接線正確性：對照YQ3000-G11變頻器說明書（附件“YQ3000-G11譽強變頻器說明書.pdf”），確認U、V、W相序正確連接。

步驟2：檢查電機

• 測量繞組電阻：使用萬用表測量電機U-V、V-W、W-U之間的電阻，正常情況下各相電阻應接近且平衡。顯著差異可能表明繞組開路或損壞。

• 檢查短路：測試各相與地之間的連續性，確保無短路現象。

• 斷開電機測試：斷開電機與變頻器的連接，運行變頻器并測量輸出電壓。若故障消失，問題可能出在電機或負載。

步驟3：驗證變頻器輸出

• 無負載測試：在斷開電機的情況下，啟動變頻器并使用萬用表測量U-V、V-W、W-U之間的輸出電壓。正常情況下，三相電壓應平衡且符合變頻器規格。

• 檢查內部故障：若輸出電壓不平衡或缺失，可能表明IGBT模塊或控制電路故障。此時需進一步檢查硬件或聯系專業維修人員。

步驟4：檢查負載和環境

• 確認負載匹配：確保連接的負載在變頻器和電機的額定容量范圍內。超載可能觸發保護機制，導致SPO故障。

• 檢查環境條件：確認變頻器運行環境溫度和濕度在推薦范圍內（參考說明書）。高溫或高濕可能導致組件性能下降。

步驟5：檢查參數設置

• 進入?yún)?shù)設置：通過控制面板（附件“spo.jpg”）進入?yún)?shù)設置菜單，檢查缺相保護相關參數。

• 調整閾值：確保缺相保護閾值適合當前應用，必要時調整。

• 恢復出廠設置：若不確定參數配置，可嘗試恢復出廠設置并重新配置。

步驟6：尋求專業幫助

• 若以上步驟無法解決問題，建議聯系我們獲取技術支持。

• 對于內部硬件故障（如IGBT模塊損壞），需由專業技術人員使用專用工具進行維修或更換。

故障排查流程表

預防措施

為減少SPO故障的發生并延長YQ3000-G11變頻器的使用壽命，可采取以下預防措施：

• 定期維護：

• 每季度檢查并緊固所有電氣連接。

• 定期清潔變頻器和電機，防止灰塵積累導致過熱。

• 正確安裝：

• 將變頻器安裝在通風良好、遠離高溫和潮濕的環境中。

• 使用符合規格的高質量電纜和連接器。

• 負載管理：

• 確保電機負載在額定范圍內，避免超載。

• 使用軟啟動或漸進加速功能，減少啟動時的電氣沖擊。

• 監控系統：

• 安裝監控設備，實時跟蹤變頻器性能，及時發現異常。

• 定期查看故障日志，解決潛在問題。

• 培訓與文檔：

• 培訓操作人員，確保熟悉變頻器的正確使用和基本故障排查。

• 保存變頻器說明書（附件“YQ3000-G11譽強變頻器說明書.pdf”）以便隨時參考。

結論

SPO故障是譽強YQ3000-G11變頻器運行中可能遇到的常見問題，其本質是輸出側三相電的缺失或不平衡，可能由接線問題、電機故障、變頻器內部問題或外部因素引起。通過系統化的排查步驟，如檢查配線、電機、輸出電壓和參數設置，用戶可以有效診斷和解決該故障。定期維護、正確安裝和負載管理是預防SPO故障的關鍵措施。如需進一步幫助，建議參考說明書或聯系譽強機電的技術支持團隊。通過采取這些措施，用戶可以確保變頻器系統的穩定運行，最大限度地提高設備壽命和生產效率。
