摘要
ParticleTrack?G400 是梅特勒托利多 (Mettler?Toledo) 采用 FBRM??(Focused?Beam?Reflectance?Measurement，聚焦束反射測量) 技術的在線激光粒度分析儀，可直接插入反應器或管道，在全濃度條件下實時跟蹤顆粒尺寸與數量變化，實現“取樣?測定?決策”一體化。本文結合硬件手冊、軟件用戶指南及多份 Quick?Reference，總結其 原理特點、安裝定位、軟件操作、校準驗證、維護保養、常見故障與維修 等，形成一份結構清晰、操作性強的使用指南。
一、工作原理與技術亮點
FBRM? 原理
實時、原位測量優勢
量程與精度
靈活的模塊化設計

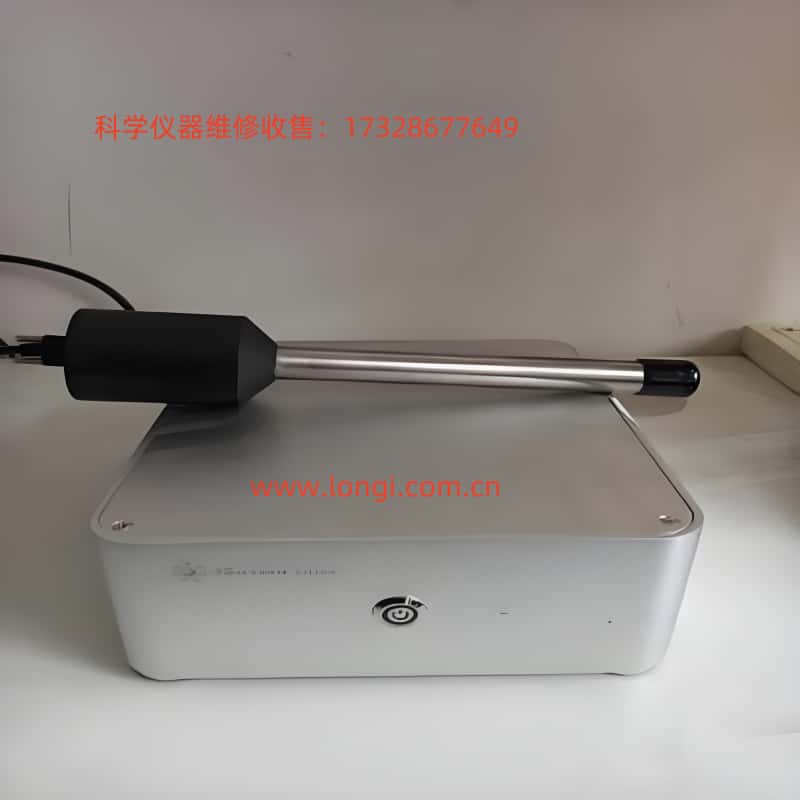

二、系統構成與安全要點
| 組件 | 作用 | 關鍵規格 |
|---|
| 基座 (Base Unit) | 激光源、掃描模塊、數據處理 | 100?240?VAC，7.17?lb，USB 通信 |
| 探頭 | 與物料直接接觸的光學組件 | 藍寶石窗，C22 合金主體，3?m 導線 |
| iC?FBRM 軟件 | 實驗設置、數據采集與分析 | 支持雙通道與 OPC?UA 輸出 |
安全提示：G400 為 Class?1 激光產品，僅限室內使用，須可靠接地；禁止擅自開啟激光模塊或改動光路，以免暴露于危險輻射?！総urn1file11?L54-L63】【turn1file13?L19-L26】
三、安裝與探頭定位
硬件連接
現場條件
探頭姿態
四、軟件操作流程（iC?FBRM?4.4）
創建實驗
配置與預熱
實時監控
數據分析
五、校準與調整
| 項目 | 周期 | 方法 | 目的 |
|---|
| Calibration?Validation | 3?6 個月 / 探頭跌落 / 軟件升級后 | 使用 PVC 參考樣品 + 固定燒杯支架 (FBS)，按《Calibration?Validation in iC?FBRM》步驟執行 | 驗證光路掃描直徑與系統靈敏度 |
| Scan Speed / CSM | 實驗前 | 在 Configure?Instrument 向?qū)е性O(shè)置掃描速度及 CSM | 確保針對不同粒徑/形貌獲得最佳信噪比 |
【turn1file6?L46-L53】
六、日常維護
探頭窗口清潔：用水、乙醇或丙酮濕潤 Kimwipe? 擦拭，頑固污漬可用 0.3?μm 氧化鋁拋光劑，清潔后在軟件中驗證計數 <?300?！総urn1file6?L55-L61】
空氣吹掃系統：保持 0.15?SLPM 連續流量；長期停機清空氣路，防止水汽倒灌。
軸承與掃描組件：建議 2?年更換掃描組件、3?年更換激光板；啟用 Preventive?Maintenance 計劃以降低停機風險?！総urn1file8?L5-L19】
更換可拆式探頭 tip：關機?>松開鎖緊螺母?>拔出舊 tip?>插入新 tip?>上緊螺母并在軟件“Manage?Probes”登記序列號。
七、常見故障與排除
| 報警 / 錯誤 | 可能原因 | 處理建議 |
|---|
| Box?Temperature High/Low | 環境溫度超出 5?35?°C | 改善散熱或移至恒溫環境【turn1file7?L7-L17】 |
| Scan?Speed/Frequency High/Low | 軸承老化、探頭配置不當 | 檢查配置，必要時聯系 MT 服務【turn1file7?L19-L30】 |
| Tach?Pulse Missing / Data Acquisition Error | USB 連接松動 | 重新插拔 USB；持續異常則報修【turn1file7?L32-L40】 |
| Average?Signal?Intensity High | 被測顆粒高度反射，背散射信號過飽和 | 調整 CSM 或降低粒子濃度【turn1file7?L77-L90】 |
注意：G400 內部無用戶可維修部件，復雜故障應聯系 MT 授權服務工程師。【turn1file6?L41-L43】
八、擴展功能
雙系統并聯：同一 PC 最多連接兩臺 G400；先完全配置首臺，再接入第二臺并在“Instrument?Connections”掃描識別?！総urn1file10?L26-L33】
Purge Controller (PSC)：在?10?°C 以下或低露點場合使用，可設置 1?barg 預吹掃 1?h，再切至 0.15?SLPM 維持，避免結露/結冰。
數據中心與 OPC?UA：iC?Data?Center 支持集中存儲；OPC?UA 接口便于與 DCS/SCADA 平臺集成，實現顆粒質控閉環。
九、最佳實踐與提示
結語
通過正確的安裝、精確的校準、規范的操作及及時的維護，ParticleTrack?G400 能夠為結晶、乳化、絮凝、磨粉等多相過程提供連續、可靠的顆粒動態數據，幫助科研與工藝工程人員優化配方、放大工藝并保障產品一致性。希望本指南能為您快速上手并充分發揮 G400 的價值提供全面參考。
