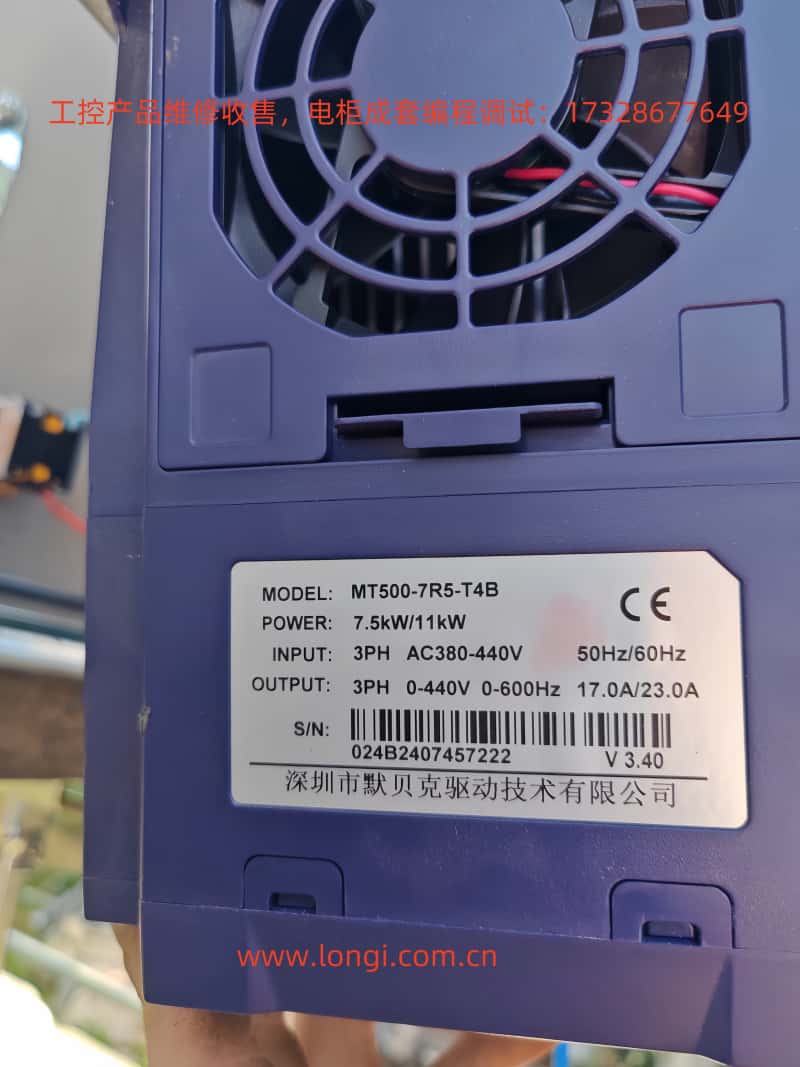

下面給出“按鍵 ?> 顯示內容 ?> 再按鍵”的完整流水賬式步驟（中文+English?tips），保證零基礎也能照著面板把?MT500?調成“顯示實際轉速?RPM”。請先讓變頻器停機并處于鍵盤命令源。
??進入功能碼菜單（Standard mode）
| 操作 | 預期顯示 | 說明 |
|---|
① 在監視狀態下，連按 ESC 直到屏幕滾動出 ?bSC? | ?bSC? | 這是“標準菜單”選擇層? |
| ② 按 ENTER | P00.00（最左側數碼管為 P） | 進入功能碼選擇層 |
Tip EN: ESC brings you up one level; ENTER drills down.
??錄入電機銘牌——P11.05?&?P11.06（額定頻率 / 轉速）
先將功能碼指針改成 11.05，再改成 11.06，方法完全一樣。
定位到 P11.05
P00.00 亮?xí)r
連按 SHIFT 把光標移到最左側數字（十位），
連按 UP 把該位調到 1 → 顯示 P10.00
再按 SHIFT 一次，光標到個位，UP 一次 → P11.00
UP 短按 5 次 → P11.05
ENTER 進入編輯，屏上閃現當前值（例 50.00 Hz）。
修改數值
重復以上步驟 把 P11.06（電機額定轉速，單位?RPM）改成銘牌值并保存。
??（可選）自學習 P11.10
| 操作 | 顯示 | 備注 |
|---|
定位到 P11.10（同上） | P11.10 |
|
| ENTER → 數值閃爍 | 0 | 0=無 |
UP?改為 1 (靜止自學習) 或 2 (旋轉自學習) | 1/2 | 保存后按 RUN 才會開始自學習 |
ENTER?保存→ End |
|
|
??把顯示單位從?Hz?改成?RPM —?P21.17
| 操作 | 預期顯示 |
|---|
ESC 兩次，回到 P00.00用 SHIFT/UP 改成 P21.17 | P21.17 |
| ENTER → 數值閃爍 | 0 (=Hz) |
| UP 一次 | 1 (=RPM) |
ENTER 保存 → End | 指示燈 Hz+A 同時常亮，證明單位現為?RPM? |
??查看實時轉速
ESC 直到回到監視狀態；此時默認監控量 r27.00 就是輸出頻率/轉速。
因為已設 P21.17=1，數值直接以 rpm 顯示。
按 SHIFT (>>) 可在多個監控量之間切換；Hz+A 燈仍亮表示單位未變 。
??（可選）只保留一個監控頁面
如果想讓面板只顯示轉速：
常見疑問速答
| 現象 | 判斷 | 處理 |
|---|
| 數碼管還是?Hz | P21.17 沒存成功或監控到別的量 | 重設“1”，確認 Hz+A 燈同亮 |
| 轉速不準 | 銘牌參數或自學習缺失 | 再核對?P11.05/06 并做 P11.10 自學習 |
| 進入不了菜單 | 被用戶密碼鎖定 | 在 P00.00 輸入密碼或清零 |
