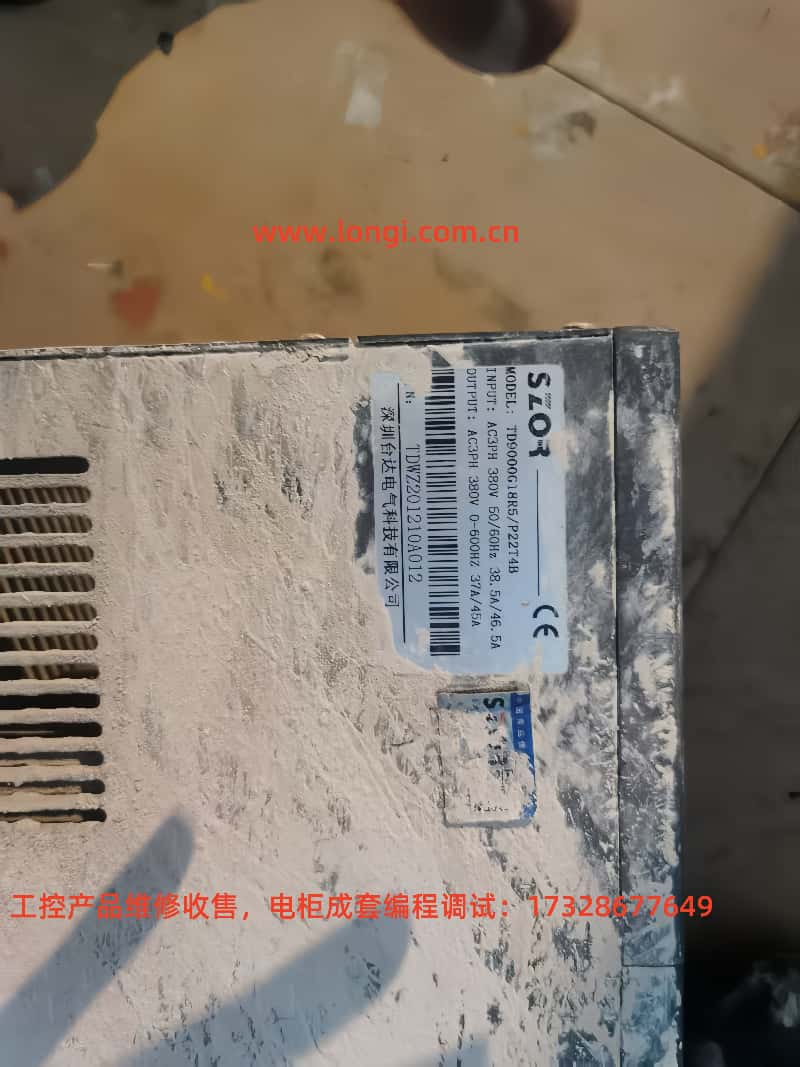

TD9000系列變頻器是SZOR深圳臺達公司推出的一款高性能、高穩定性的通用型變頻器，廣泛應用于風機、水泵、輸送、機床等自動化場合。本文將圍繞其操作面板功能、密碼與訪問控制設置、參數恢復方式、端子接線控制方法以及常見故障代碼進行詳細介紹，以幫助用戶更高效、準確地使用TD9000系列產品。
一、操作面板功能介紹
TD9000變頻器的操作面板由LED數碼顯示區和按鍵區組成。主要按鍵功能如下：
RUN（運行鍵）：用于啟動變頻器。
STOP/RESET（停止/復位鍵）：用于停止變頻器運行，同時可用于故障復位。
PROG（程序/菜單鍵）：進入或退出參數設置菜單。
DATA/ENTER（數據確認鍵）：用于確認參數修改或選擇。
▲/▼（上下鍵）：用于參數的翻閱或數值調整。
顯示屏最多可顯示5位數的參數代碼、運行頻率、電流、電壓等運行信息，支持運行狀態動態顯示、故障代碼即時報警。
此外，TD9000支持面板拷貝功能，可通過操作面板將參數從一臺變頻器復制至另一臺，實現快速調試和批量配置。
二、密碼設置與參數訪問限制
為了防止誤操作或非授權人員修改關鍵參數，TD9000提供了多級密碼保護和參數訪問權限管理。
1. 設置密碼
2. 消除密碼
3. 參數訪問限制
三、恢復參數出廠值
當參數設置錯誤或需重新初始化時，可通過以下方法恢復出廠值：
四、端子正反轉控制與外部電位器調速
TD9000變頻器支持多種控制方式，其中包括通過外部端子實現正反轉控制以及電位器（模擬電壓）調速。以下是具體接線及參數設置方法。
1. 正反轉控制接線與參數
接線時，將外部開關分別接至 S1 和 S2，通過閉合對應端子實現正轉或反轉控制。
2. 外部電位器調速接線與參數
接線方式：
10V：電位器電源正
AI1：模擬輸入端（接中間抽頭）
GND：電位器電源負
參數設置：
通過調節電位器，可連續調節變頻器輸出頻率，實現無級變速。
五、TD9000常見故障代碼解析與處理方法
TD9000變頻器具備豐富的故障檢測能力，出現故障時將以“ErrXX”形式顯示在面板上。以下列舉部分常見故障代碼及其含義與處理建議：
| 故障代碼 | 含義 | 可能原因 | 處理方法 |
|---|
| Err01 | 過電流故障 | 短路、加減速時間過短、電機堵轉等 | 檢查電機與電纜、適當延長加減速時間 |
| Err02 | 過電壓故障 | 電網電壓波動大、再生制動無效 | 增加制動電阻或調整電壓上限 |
| Err04 | 過載保護 | 負載過重、頻繁啟停 | 降低負載、更改運行邏輯 |
| Err05 | 過熱保護 | 散熱風扇故障、環境溫度高 | 清理散熱器、更換風扇 |
| Err08 | 通訊故障 | 上位機通信異常、通訊線接觸不良 | 檢查通訊參數、通訊線路 |
| Err09 | 輸入缺相 | 電源三相電壓不平衡、接線錯誤 | 檢查電源接線、電壓是否對稱 |
| Err10 | 輸出缺相 | 電機引線斷開、接觸不良 | 檢查輸出端口與電機連接狀態 |
面板復位方法：按下 STOP/RESET 鍵或重新上電即可清除大部分瞬時故障。
如遇反復故障，應結合運行數據與波形分析，進一步判斷驅動器內部模塊是否損壞，必要時聯系專業技術人員維修。
六、總結與使用建議
TD9000系列變頻器具備靈活的控制模式、強大的參數配置能力以及多層安全保護機制。通過本手冊指南，用戶可快速掌握基本操作流程與故障應對策略，提升變頻器運行效率與系統穩定性。
建議用戶定期備份變頻器參數，合理配置密碼與權限，同時保持設備散熱通暢，并在首次使用前全面閱讀產品說明書中的接線警告與安全信息，以保障人身與設備安全。
