巨力神變頻器E系列用戶手冊的使用指南

引言

巨力神變頻器E系列是一款性能優異的電機控制設備，廣泛應用于工業自動化領域。其用戶手冊為用戶提供了詳細的操作說明和參數設置指南，幫助用戶高效地安裝、調試和維護設備。本文旨在根據用戶手冊內容，詳細介紹巨力神變頻器E系列的操作面板功能、端子正反轉控制與外部電位器調速的實現方法，以及常見故障代碼的解決措施，為用戶提供一份實用的使用指南。

1. 操作面板功能介紹

操作面板是巨力神變頻器E系列的核心交互界面，用戶通過它可以完成參數設置、運行監控和故障診斷。以下是操作面板的主要功能及其使用方法。

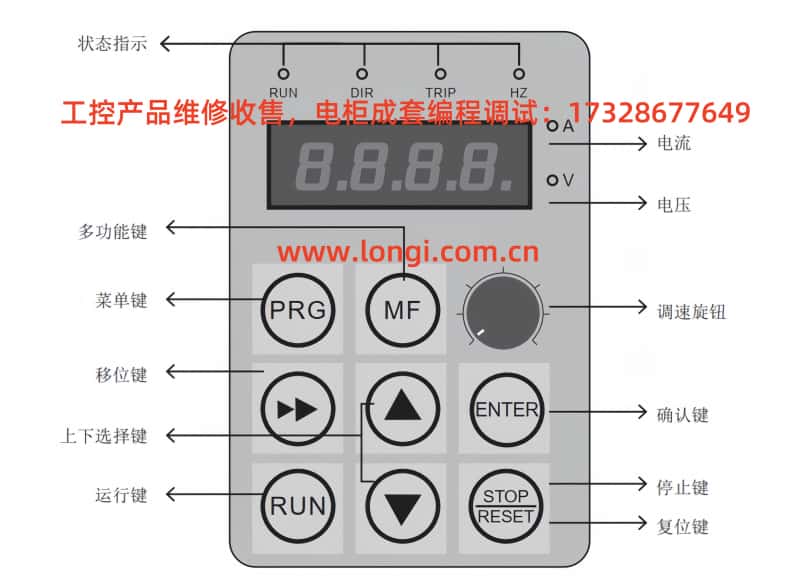

1.1 顯示屏與功能按鈕

• 顯示屏：采用液晶顯示屏，可實時顯示參數值、運行頻率、輸出電流和故障代碼等信息，支持多語言切換，便于用戶操作。

• 功能按鈕：

• 編程/確認鍵（PRG/ENTER）：進入?yún)?shù)編程模式，或確認參數修改。

• 上/下鍵（▲/▼）：在參數列表中上下導航，或調整參數數值。

• 左/右鍵（?/?）：在參數組間切換，或編輯參數時移動光標。

• 運行鍵（RUN）：啟動變頻器，使電機運行。

• 停止/復位鍵（STOP/RESET）：停止變頻器運行，或在故障時復位設備。

• 撥碼開關：位于操作面板內部，用于設置參數訪問權限。

1.2 參數出廠值設置

當需要恢復變頻器的默認配置時，可執行以下步驟將參數恢復到出廠值：

1. 按下PRG/ENTER鍵進入編程模式。

2. 使用**▲/▼鍵**選擇參數組“F0”（基本功能組）。

3. 使用**?/?鍵**定位到參數“F0.00”（恢復出廠設置）。

4. 將“F0.00”設置為“1”（表示恢復出廠設置）。

5. 按下PRG/ENTER鍵確認。

6. 變頻器自動重啟，參數恢復至出廠默認狀態。

1.3 密碼設置與消除

為防止參數被未經授權修改，變頻器支持密碼保護功能。以下是設置和消除密碼的步驟：

• 設置密碼：

1. 進入編程模式（按PRG/ENTER鍵）。

2. 選擇參數組“F0”。

3. 定位到參數“F0.01”（密碼設置）。

4. 輸入4位密碼（如“1234”）。

5. 按PRG/ENTER鍵確認保存。

• 消除密碼：

1. 進入編程模式。

2. 輸入當前密碼解鎖參數。

3. 定位到參數“F0.01”。

4. 將“F0.01”設置為“0”（取消密碼）。

5. 按PRG/ENTER鍵確認。

1.4 參數訪問限制

通過撥碼開關可限制參數訪問權限，具體操作如下：

1. 打開操作面板，找到內部撥碼開關。

2. 根據需求設置開關位置：

• 位置1（ON）：允許訪問所有參數。

• 位置2（OFF）：限制訪問高級參數，僅開放基本參數。

3. 設置完成后關閉面板，重啟變頻器使設置生效。

2. 端子正反轉控制與外部電位器給定頻率調速

巨力神變頻器E系列支持通過端子控制電機正反轉，以及通過外部電位器調節運行頻率。以下是實現方法的詳細說明。

2.1 接線方法

• 正反轉控制：

• 將外部開關或PLC輸出端連接至變頻器的“FWD”（正轉）和“REV”（反轉）端子。

• 將控制信號公共端連接至“COM”端子。

• 外部電位器給定頻率：

• 將電位器中間抽頭連接至“AI1”端子（模擬量輸入1）。

• 將電位器兩端分別連接至“+10V”（電源）和“GND”（地）端子。

2.2 參數設置

• 正反轉控制：

1. 進入編程模式。

2. 選擇參數組“F1”（運行控制組）。

3. 設置“F1.00”（運行命令源）為“1”（端子控制）。

4. 設置“F1.01”（正轉控制）為“0”（FWD端子控制正轉）。

5. 設置“F1.02”（反轉控制）為“1”（REV端子控制反轉）。

• 外部電位器給定頻率：

• 示例：設置“F2.01”為0V對應0Hz，“F2.04”為10V對應50Hz。

1. 進入編程模式。

2. 選擇參數組“F2”（頻率給定組）。

3. 設置“F2.00”（頻率給定源）為“2”（AI1模擬量輸入）。

4. 根據電位器特性，設置“F2.01”（AI1最小輸入）至“F2.04”（AI1最大輸入），校準頻率范圍。

3. 故障代碼與解決方法

變頻器運行中可能出現多種故障，用戶手冊列出了常見故障代碼及其解決措施。以下為典型故障及其處理方法：

• E001：過流故障

• 檢查電機負載，減輕過載。

• 延長加速時間（調整參數“F3.01”）。

• 檢查輸出線路，確保無短路。

• 原因：電機負載過重、加速時間過短、輸出端短路。

• 解決方法：

• E002：過壓故障

• 檢查電源電壓穩定性。

• 延長減速時間（調整參數“F3.02”）。

• 檢查制動電阻是否損壞或連接不良。

• 原因：電源電壓過高、減速時間過短、制動電阻故障。

• 解決方法：

• E003：欠壓故障

• 檢查電源電壓，確保在規定范圍內。

• 檢查線路連接是否牢固。

• 原因：電源電壓過低、線路接觸不良。

• 解決方法：

• E004：過熱故障

• 改善通風條件，確保散熱良好。

• 降低環境溫度。

• 檢查風扇運行，必要時更換。

• 原因：散熱不良、環境溫度過高、風扇故障。

• 解決方法：

• E005：電機過載

• 減輕電機負載。

• 檢查電機參數是否與實際匹配。

• 原因：負載過重、電機參數設置錯誤。

• 解決方法：

結論

巨力神變頻器E系列憑借其強大的功能和靈活的配置，能夠滿足多樣化的工業需求。掌握用戶手冊中的操作指南，對于確保設備穩定運行和延長使用壽命至關重要。本文詳細介紹了操作面板功能、端子控制配置和故障處理方法，希望為用戶提供實用參考。在實際使用中，建議嚴格按照手冊要求操作，定期維護設備，以確保其安全性和可靠性。
