西門子 SIMODRIVE 611 模塊詳解：功能、接線、參數設置、調試與維修要點

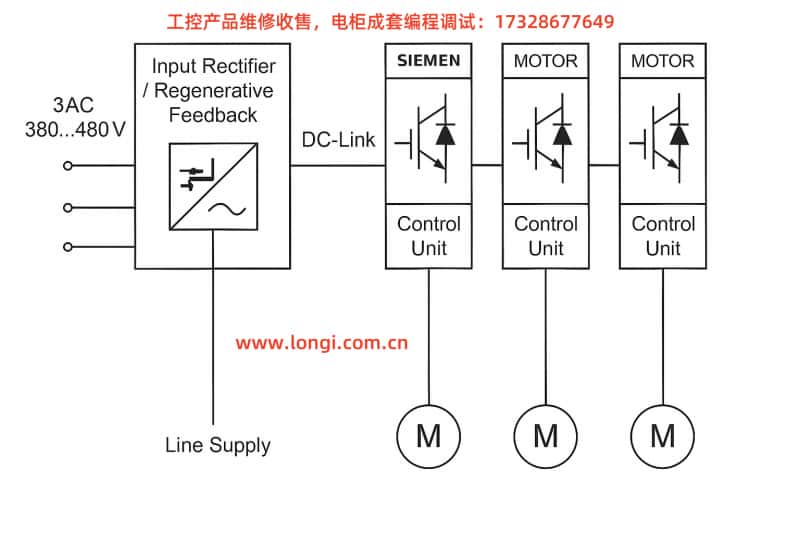

西門子 SIMODRIVE 611 是一套模塊化、高性能的伺服/主軸驅動系統，廣泛應用于數控機床、自動化產線、高速加工中心等工業場合。該系統通過電源模塊（整流/能量回饋）、驅動模塊（UM/FM）和控制模塊組成完整的運動控制系統。

本文將從 SIMODRIVE 611 的功能描述、典型接線方法、參數設置與調試步驟、常見故障診斷與維修技巧四大板塊進行全面剖析。

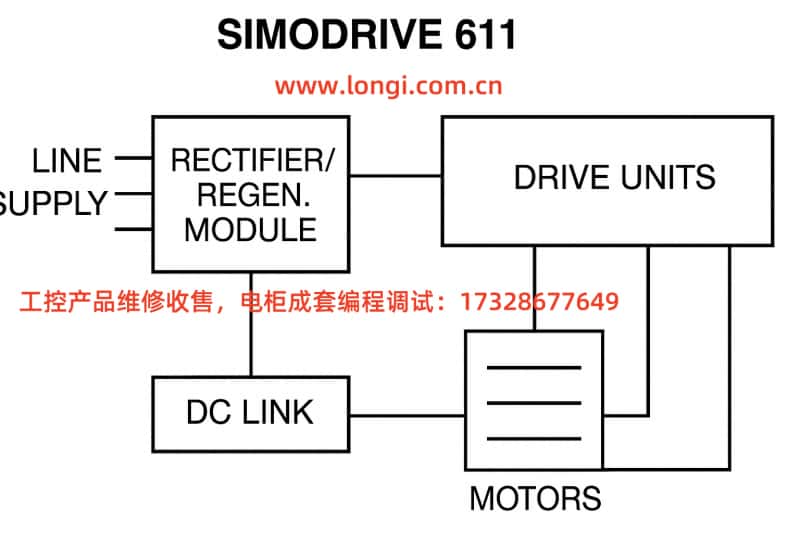

一、SIMODRIVE 611 系統功能概述

1. 電源模塊（E/R模塊）

• 型號如 6SN1146-1BB00-0EA1，屬于整流+能量回饋模塊。

• 主要功能：將三相交流電（380V480V）整流為直流母線電壓（一般為 540V600V DC），并在電機制動時將能量反饋至電網。

• 模塊帶有故障顯示燈（紅/綠/黃），支持預充電、母線放電和電子監控功能。

2. 驅動模塊

• 包括 UM 通用模塊和 FM 主軸模塊。

• 負責控制伺服電機/主軸電機的運行，完成轉速、扭矩、位置控制。

3. 控制接口模塊

• 提供信號處理接口，如 PROFIBUS、模擬量、電源/使能信號反饋，編碼器信號等。

二、接線方法與接口說明

1. 電源模塊接線

• 輸入：三相交流電源 3AC 380~480V

• 輸出：DC-Link 直流母線接至驅動模塊

• 信號端子 X111 接線說明：

• T48-112-9：控制母線是否充電的檢測端

• T63-9 / T64-9：控制驅動模塊電源是否接通

• 端子 T74/T73：啟動信號檢測（Open/Closed 判斷電源狀態）

• T5.1 / T5.2 / T5.3：電機溫度、制動電阻、驅動故障報警輸入

2. 接線注意事項

• X181 端口 NS1-NS2 必須短接，否則電源不啟動

• 模塊帶電狀態下嚴禁直接接線操作

• 放電模塊通常用于防止母線殘壓對人或設備造成損傷

三、參數設置與調試步驟

SIMODRIVE 611 的參數設置通常借助西門子 SimoCom U 工具進行。

1. 所需工具

• SimoCom U 軟件（支持 Windows 系統）

• 通訊電纜（RS232 或 USB 轉 RS232）

• 連接至模塊上的 X471 通訊接口

2. 參數設置流程

1. 連接軟件與模塊，建立通信

2. 讀取模塊當前參數

3. 設置關鍵參數：

• 功率模塊類型識別（Pn1）

• 編碼器類型與反饋（Pn11~Pn13）

• 限流、加減速時間（Pn30、Pn35 等）

• 報警門限設置（電流、電壓、溫度）

4. 保存參數，重啟驅動系統使參數生效

四、故障診斷與維修技巧

SIMODRIVE 611 系統設計了豐富的故障自診斷接口與狀態指示燈，結合端子電壓、電阻、邏輯電平判斷，可以迅速定位問題。

1. 指示燈判斷

• RED 紅燈：表示電子硬件故障，如母線異常、電源故障

• YELLOW 黃燈：預充電、驅動未準備好

• GREEN 綠燈：正常運行中

2. 常見故障案例

案例一：T48-112-9 不接通

• 表現：上電后母線電壓為 27V，綠燈亮

• 可能原因：X181 NS1-NS2 未短接；內部預充電失敗；故障保護未解除

案例二：T63-9 / T64-9 不導通

• 表現：驅動不動作

• 排查方法：手動短接 T63-9、T64-9，觀察電壓變化；如短接無效，檢查控制板或上位啟動信號

案例三：紅燈常亮

• 表現：模塊不運行，電源接通但無輸出

• 排查思路：檢查短接端子、驅動模塊連接、是否有嚴重報警代碼

3. 維修技巧與建議

• 判斷優先級：先排查低壓邏輯控制（X111），再看高壓母線電壓是否建立

• 使用電阻/電壓表進行開路短路檢查（尤其是控制端）

• 拆模塊請使用 T20 花形螺絲刀，不建議非專業人員直接更換模塊

• 高壓斷電等待至少 5 分鐘再進行維護操作

五、總結

SIMODRIVE 611 是一款設計穩定、診斷直觀的工業驅動系統，其電源模塊既能完成三相整流，也具備能量回饋功能。在使用過程中，合理的參數設置、科學的接線方式以及熟練的故障判斷技巧，是保障其長期穩定運行的關鍵。通過本文介紹的模塊功能、接線規范、參數調試及常見故障分析，希望對從事工業自動化維護和電氣調試工作的工程師提供有力支持。

如有進一步現場服務或定制化應用需求，建議聯系西門子授權工程服務商或原廠技術支持。
