這是一款專為ABB多變頻器系統設計的熔斷監控與控制模塊，主要用于保護和控制多個變頻器的供電路徑

主要用途：

該設備用于 ABB 變頻器系統（VFDs） 中，執行 多變頻器系統的供電管理與保險絲監控。常用于大型自動化系統中，多個變頻器（INV1, INV2, INV3）共用一套供電系統時，通過該控制器監控保險絲狀態、提供斷電/允許命令等。

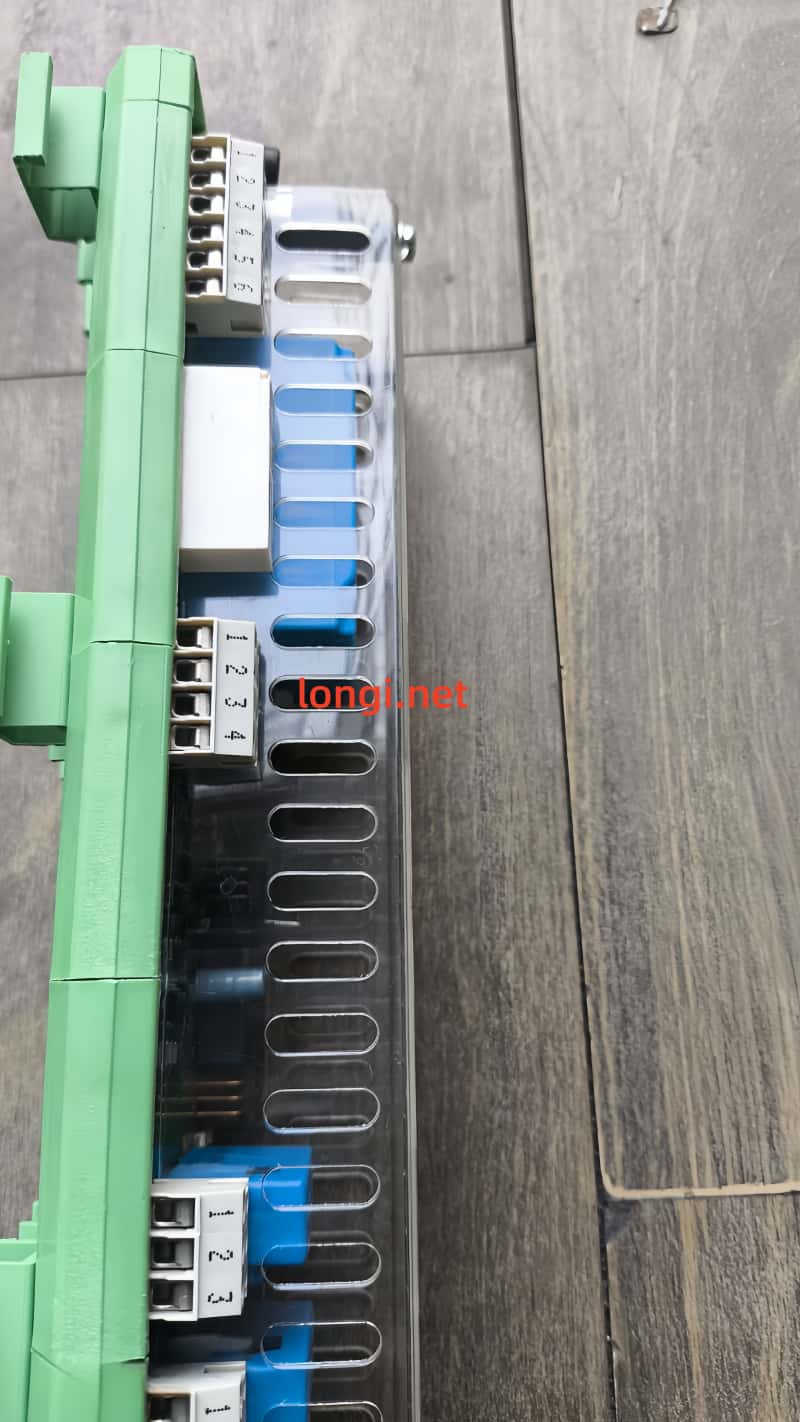

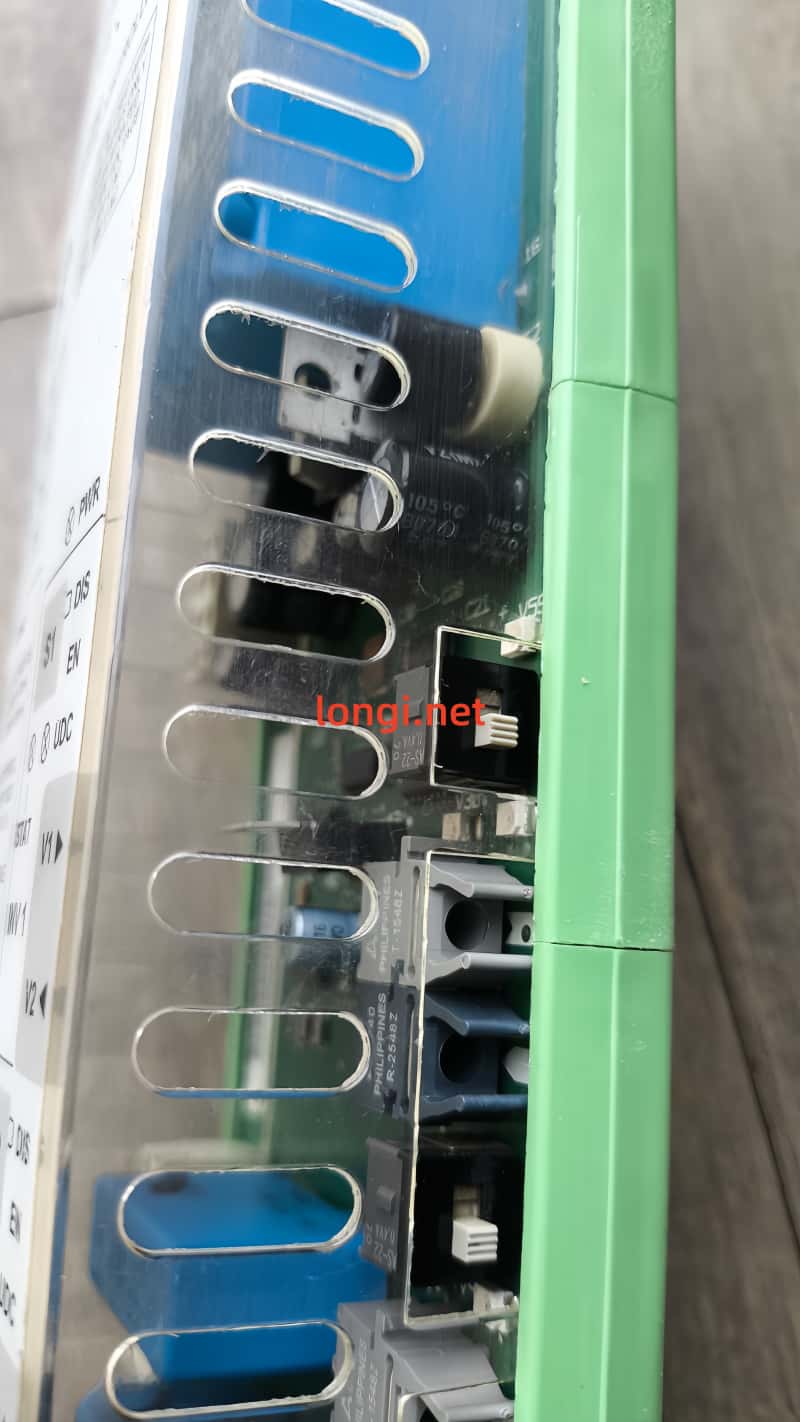

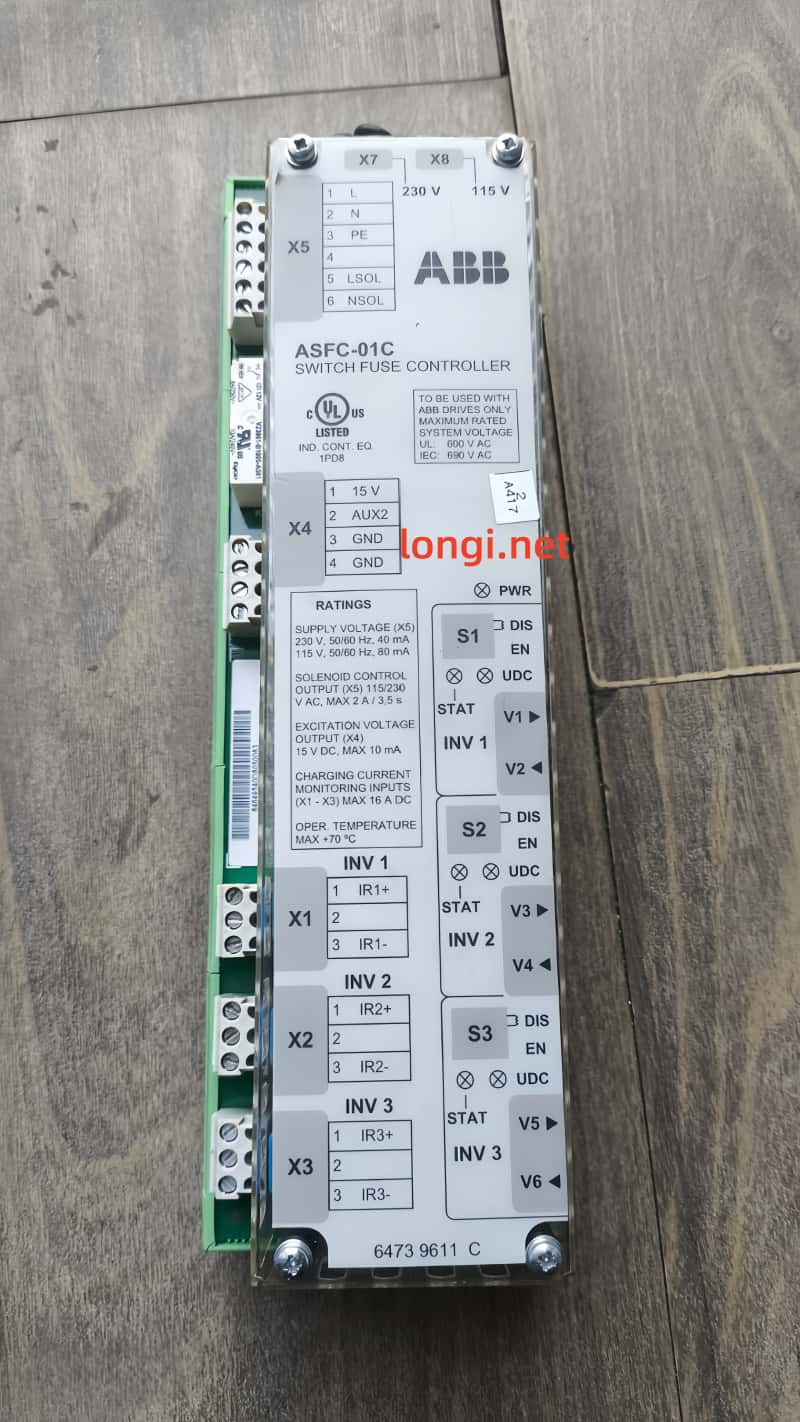

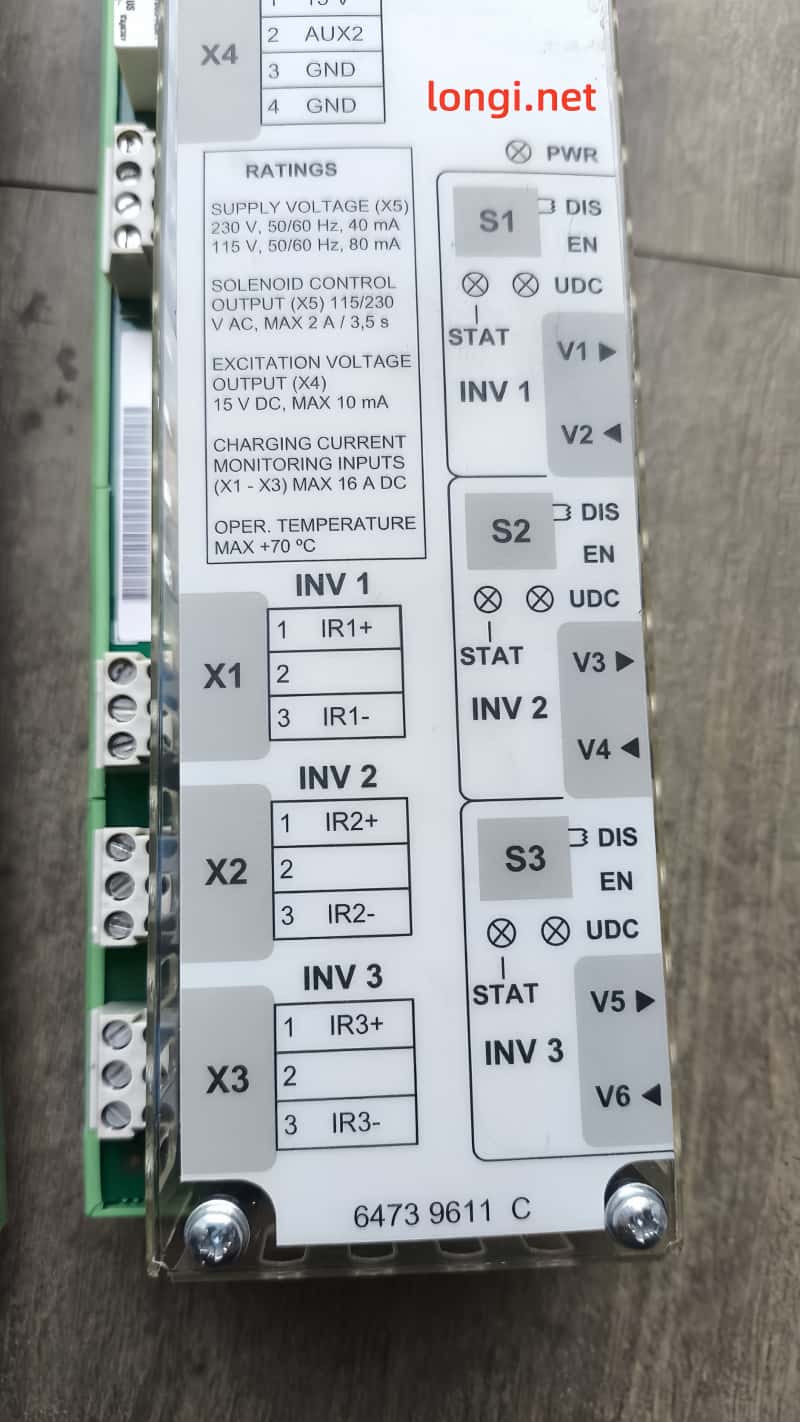

關鍵接口說明：

供電端子（X5 / X7 / X8）

• X7: 230V AC 輸入

• X8: 115V AC 輸入（備用或地區差異）

• X5:

• L/N/PE：交流供電輸入

• LSOL / NSOL：磁力線圈控制輸出（用于驅動接觸器或熔斷器）

輔助輸出端（X4）

• 15V：提供給外部傳感器或信號設備

• AUX2：輔助輸出

• GND：公共地

電流監控輸入（X1/X2/X3）

• 接收來自每個變頻器的電流反饋信號（IR1+/IR1-等），實現熔斷器監測功能

控制狀態與選擇（S1/S2/S3）

• DIS / EN / UDC：對應每路變頻器的“斷開/使能/DC 電壓存在”等信號輸入

• STAT：狀態輸出，用于PLC或其他控制系統獲取設備工作狀態

技術參數：

• 電源電壓：230V AC @ 40mA / 115V AC @ 80mA

• 控制輸出：115/230V AC，最大 2A / 3.5A

• DC輸出：15V DC，最大10mA

• 電流輸入檢測：最大 16A DC

應用場景：

• 多變頻器并聯系統

• 大型機械/生產線設備

• 冗余供電系統控制與監測

• ABB DCS800 或 ACS800 系列等高端工業變頻器配套模塊


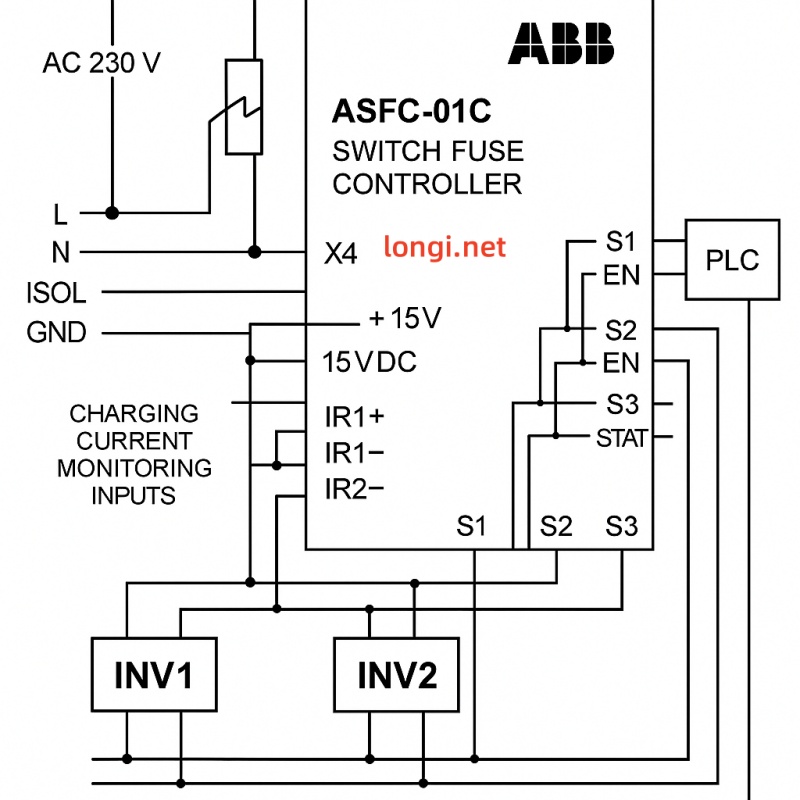

一、典型接線圖說明

1. 供電接線

X5 接線端子：

┌─────────────┐

│X5-1: L      ──→ AC 230V 電源火線            │

│X5-2: N      ──→ AC 230V 電源中性線          │

│X5-3: PE     ──→ 接地                         │

│X5-4: LSOL   ──→ 熔斷器控制線圈 L (115/230V) │

│X5-5: NSOL   ──→ 熔斷器控制線圈 N           │

└─────────────┘

2. 輔助電源輸出（供給外設）、

X4 端子：

┌─────────────┐

│X4-1: +15V DC ─→ 外部輔助電路供電（如PLC輸入）│

│X4-2: AUX2   ─→ 自定義輔助輸出                │

│X4-3: GND    ─→ 公共地線                      │

│X4-4: GND    ─→ 公共地線                      │

└─────────────┘

3. 變頻器母線電流監控輸入（用于保險絲狀態判斷）

X1 / X2 / X3 分別連接三臺變頻器的母線電流傳感器輸出：

┌─────────────┐

│X1-1: IR1+   ──→ INV1 母線電流正端（霍爾傳感器） │

│X1-3: IR1-   ──→ INV1 母線電流負端               │

│X2-1: IR2+   ──→ INV2 母線電流正端               │

│X2-3: IR2-   ──→ INV2 母線電流負端               │

│X3-1: IR3+   ──→ INV3 母線電流正端               │

│X3-3: IR3-   ──→ INV3 母線電流負端               │

└─────────────┘

4. 控制信號連接（S1~S3：每個變頻器一路）

S1 控制 INV1，S2 控制 INV2，S3 控制 INV3：

每組都有：

- DIS：斷電指令輸入（從PLC來）

- EN ：使能指令輸入（從PLC來）

- UDC：母線電壓檢測輸入

- STAT：狀態反饋輸出，返回PLC或HMI

典型連接：

PLC 輸出 → DIS / EN / UDC

ASFC-01C STAT → PLC 輸入端

二、工作控制邏輯說明

1. 供電初始化

• X5 提供的 230V AC 為主供電。

• LSOL/NSOL 控制外部熔斷器或接觸器線圈通斷。

• 若檢測到變頻器母線電流 > 閾值，則視為熔斷器未斷，可允許工作。

2. 控制邏輯

• 當 PLC 給予 EN = 高電平、DIS = 低電平 → 啟動變頻器供電。

• 若 EN = 低或 DIS = 高 → 斷開供電。

• UDC 信號用于確認變頻器母線有電壓存在（內部診斷用）。

3. 監控與反饋

• IRx+/-：電流變化決定熔斷器狀態。

• STAT 輸出 → 告訴PLC或HMI：當前通道是否允許工作。

4. 保護邏輯

• 若某一通道檢測不到母線電流，判定熔斷器斷開，ASFC 會禁止通電并反饋錯誤狀態。
