ACS850變頻器故障“03:58A”現場處理與維修指南

引言

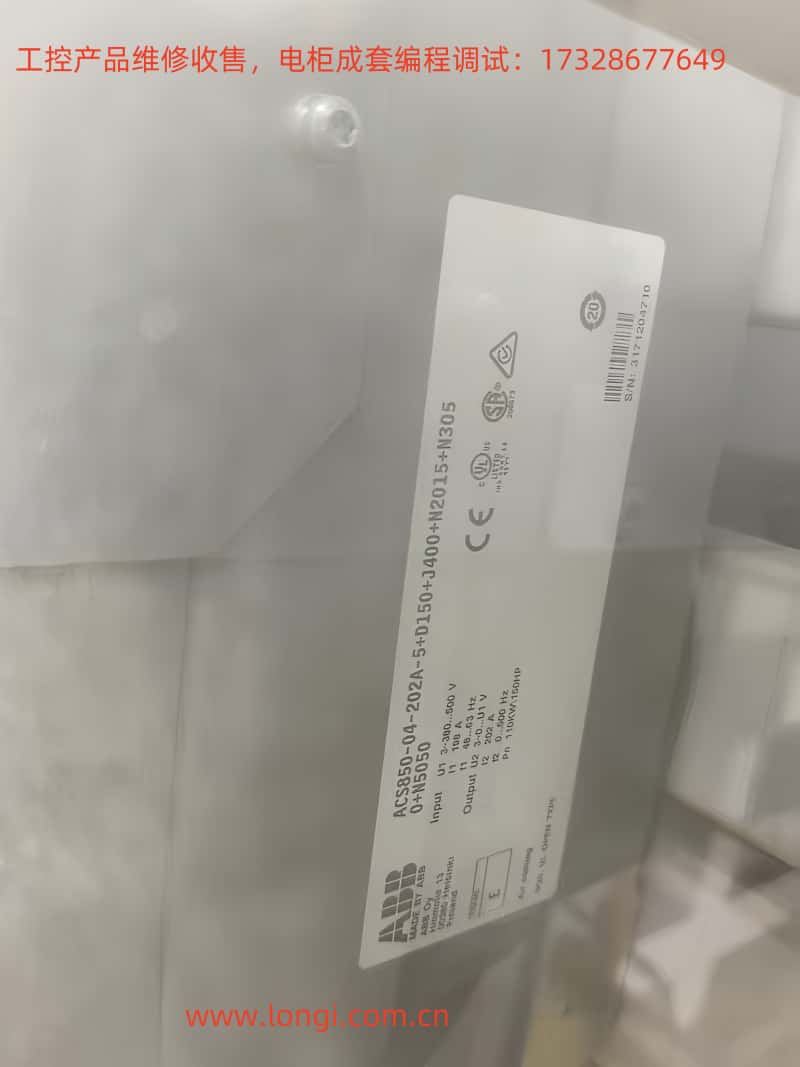

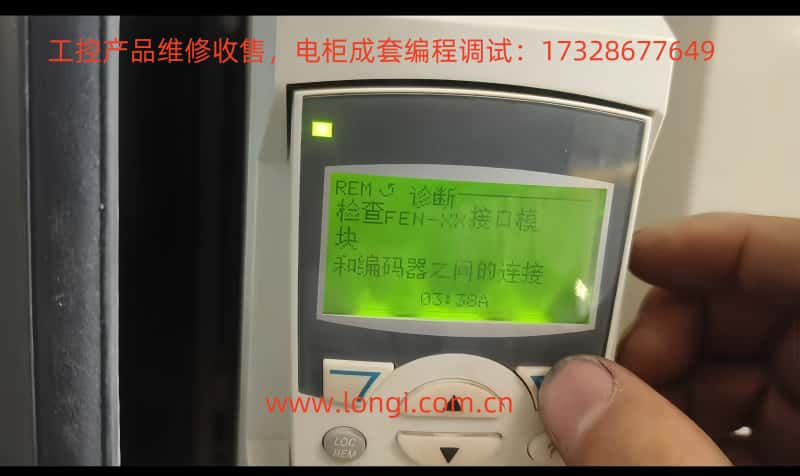

ABB ACS850變頻器是一款廣泛應用于工業領域的交流電機控制設備，以其高靈活性和可靠性著稱。然而，當變頻器顯示故障代碼“03:58A”時，可能表明編碼器接口模塊（FEN-XX）或編碼器與變頻器之間的通信出現問題，導致設備停機。本文詳細介紹如何在現場診斷和修復此故障，包括檢查物理連接、測試硬件、調整參數以支持無編碼器運行，以及維修和預防措施。通過系統化的方法，技術人員可以快速定位問題并恢復設備運行。

故障代碼“03:58A”的含義

故障代碼“03:58A”未在標準ACS850故障代碼列表中明確記錄（如ABB ACS850手冊），可能為編碼器接口模塊（FEN-XX）特定的錯誤代碼或用戶界面的非標準顯示。根據用戶描述，該故障與FEN-XX模塊和編碼器連接相關，可能的原因包括：

• 物理連接問題：編碼器電纜松動、損壞或連接器接觸不良。

• 硬件故障：FEN-XX模塊、編碼器或變頻器通信接口損壞。

• 參數配置錯誤：變頻器期望的編碼器模塊配置與實際硬件不匹配。

• 電源問題：供電電壓不穩定，影響通信通道。

了解這些潛在原因有助于制定有效的診斷策略。

現場診斷步驟

當ACS850顯示故障代碼“03:58A”時，技術人員應按以下步驟進行診斷：

1. 檢查物理連接

• 步驟：

• 確認FEN-XX模塊（如FEN-01、FEN-11或FEN-21）牢固插入變頻器的插槽1或插槽2。

• 檢查編碼器電纜是否有斷裂、磨損或腐蝕。

• 確保連接器無松動或接觸不良。

• 工具：螺絲刀、萬用表（用于測試電纜連續性）。

• 注意事項：斷開電源并遵循鎖機/掛牌程序以確保安全。

2. 檢查硬件損壞

• 步驟：

• 檢查變頻器、FEN-XX模塊和編碼器的外觀，尋找燒焦、電容膨脹或其他電氣應力跡象。

• 若可能，使用備用的已知正常模塊或編碼器進行測試。

• 提示：記錄異?，F(xiàn)象（如燒痕或異味）以便進一步分析。

3. 驗證參數設置

• 步驟：

• 90.01 Enc Module Sel：應設置為0（無），如果未使用編碼器。

• 90.02 Encoder 2 Sel：設置為0（無），如果無第二編碼器。

• 90.05 Enc Cable Fault：設置為0（否），避免無編碼器時的故障報警。

• 使用控制面板或DriveStudio軟件訪問參數菜單。

• 檢查與編碼器模塊相關的參數：

• 確認控制模式（參數40.01）是否與當前硬件配置匹配。

• 參考：ABB ACS850固件手冊。

4. 測試模塊和變頻器

• 步驟：

• 若故障消失，問題可能出在模塊或其連接。

• 若故障持續，檢查變頻器的通信接口。

• 移除FEN-XX模塊，嘗試運行變頻器：

• 用已知正常的FEN-XX模塊替換當前模塊，觀察故障是否解決。

• 注意：記錄每次測試的結果，以便追蹤問題來源。

5. 檢查電源穩定性

• 步驟：

• 使用萬用表測量變頻器和模塊的供電電壓，確保符合規格（例如230V或400V）。

• 檢查是否存在電壓波動或中斷，可能影響通信。

• 建議：使用不間斷電源（UPS）或穩壓器以提高穩定性。

參數調整以支持無編碼器運行

如果應用不需要編碼器，ACS850可以通過無傳感器矢量控制或V/f控制運行。這些模式依賴內部算法估算電機速度，無需編碼器反饋，適合對精度要求不高的應用。以下是需要調整的關鍵參數：

操作注意事項：

• V/f控制（參數40.01 = 1）：適用于對速度精度要求不高的應用。

• 無傳感器矢量控制（參數40.01 = 3，視固件版本而定）：提供更好的低速性能，但需正確設置電機參數（如額定電壓、電流、頻率）。

• 切換到無編碼器模式可能降低低速時的控制精度，需根據應用需求評估。

• 具體參數值可能因固件版本而異，建議參考ABB ACS850固件手冊。

確定故障來源

為準確判斷故障是來自變頻器、編碼器還是接口模塊，執行以下測試：

1. 變頻器測試

• 方法：移除所有選項模塊，嘗試運行變頻器。

• 結果：

• 若故障代碼“03:58A”消失，問題可能出在FEN-XX模塊或其連接。

• 若故障持續，變頻器的通信接口可能有問題。

2. 模塊測試

• 方法：用已知正常的FEN-XX模塊替換當前模塊，重新啟動變頻器。

• 結果：

• 若故障消失，原模塊可能損壞。

• 若故障持續，檢查電纜或變頻器。

3. 電纜測試

• 方法：使用萬用表或電纜測試儀檢查編碼器電纜和模塊連接電纜的連續性和正確接線。

• 結果：發現斷路或短路時，更換電纜。

4. 診斷參數檢查

• 方法：檢查參數組08（報警與故障），查看是否有其他通信錯誤或硬件故障的提示。

• 工具：控制面板或DriveStudio軟件。

維修與更換

根據診斷結果，采取以下維修措施：

1. 修復松動連接

• 重新固定松動的電纜或連接器，確保接觸良好。

• 清潔連接器，去除灰塵或腐蝕物。

2. 更換損壞電纜

• 使用與原規格相同的屏蔽電纜替換損壞的電纜，以減少電磁干擾。

• 確保電纜長度和接線符合ABB推薦標準。

3. 更換故障模塊

• 如果FEN-XX模塊或編碼器損壞，替換為兼容型號（如FEN-01、FEN-11或FEN-21）。

• 更換后，重新配置相關參數（如90.01、90.02）。

4. 變頻器維修

• 如果問題出在變頻器本身，聯系A(chǔ)BB技術支持安排維修或更換。

• 不要嘗試自行修復變頻器內部組件，除非是經過認證的技術人員。

安全注意事項

• 斷電：在接觸任何內部組件前，斷開電源并等待電容器放電（通常5分鐘）。

• 防護裝備：佩戴絕緣手套和安全眼鏡。

• 鎖機/掛牌：遵循鎖機/掛牌程序，防止意外啟動。

• 接地檢查：確保設備正確接地，減少電磁干擾。

預防措施

為避免類似故障的再次發生，建議：

• 定期維護：每6個月檢查一次電纜、連接器和模塊的狀況。

• 固件更新：保持變頻器固件為最新版本，以修復已知問題。

• 參數備份：使用DriveStudio備份參數設置，便于快速恢復。

• 環境控制：確保變頻器運行環境溫度、濕度和清潔度符合要求（參考ABB ACS850硬件手冊）。

結論

ACS850變頻器故障代碼“03:58A”可能與編碼器接口模塊（FEN-XX）或編碼器通信問題有關。通過檢查物理連接、測試硬件、調整參數以支持無編碼器運行，技術人員可以快速解決問題。確定故障來源（變頻器、編碼器或模塊）是關鍵步驟，需結合物理檢查和參數分析。如果問題復雜，聯系我們技術支持是明智選擇。定期維護和正確配置可以顯著降低此類故障的發生率，確保工業系統的可靠運行。
