INF6故障代碼含義解析
ATV71系列變頻器的故障代碼“InF6”表示內部選件卡故障，即變頻器未能識別所安裝的選件模塊。換言之，驅動器檢測不到選件卡或與其通信失敗。這類選件卡可以是擴展I/O卡、通訊接口卡、編碼器反饋卡或“內置控制器”模塊等，它通過插槽與變頻器主控板連接，共享電源和數據通信線路。如官方說明所示，出現InF6通常意味著選件卡未被變頻器識別，需檢查選件卡的型號及兼容性。
圖1：某現場ATV71變頻器顯示面板上的“InF6”內部選件故障報警。
在起重機械應用中，選件卡常用來增加變頻器功能，例如通過編碼器卡實現閉環矢量控制，或通過通訊卡連接上位PLC/遙控系統。這些選件模塊安裝在變頻器控制面板下方的插槽中，與主控制電路板電氣連接。下圖展示了ATV71主控板與選件卡連接的簡化結構關系：

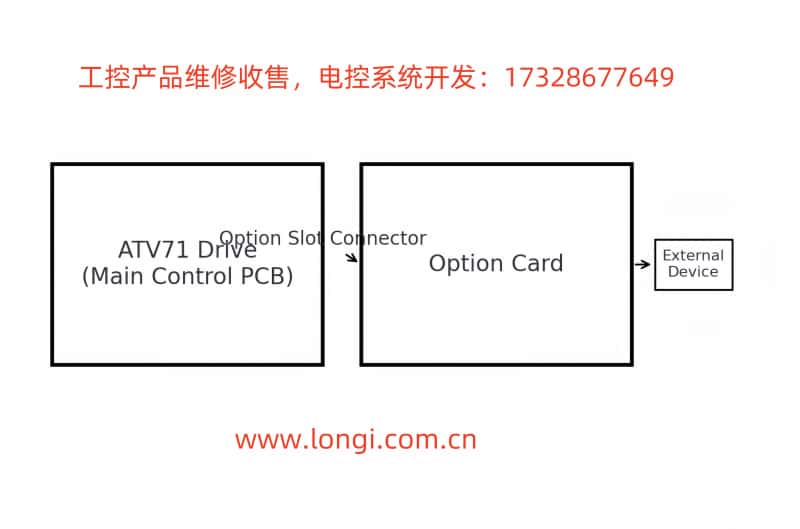

圖2：ATV71主控板（左）通過內部插槽連接選件卡（中），選件卡再與相應的外部設備或網絡（右）相連。插槽提供選件卡所需的電源和通信接口。
起重設備典型工況下INF6故障場景分析
在起重機等重載設備的實際運行中，導致INF6故障的典型情形包括：
選件卡松動或接觸不良：起重機工作時振動沖擊較大，如果選件卡固定不牢或插槽觸點松弛，可能造成接觸不良，驅動器檢測不到選件卡而報InF6故障。例如吊鉤沖擊、制動沖擊等振動會使選件卡從插槽輕微松脫，出現間歇性故障。
選件卡兼容性或配置沖突：使用了不兼容的選件卡或安裝了沖突的擴展模塊也會觸發InF6。例如某些Altivar驅動不允許同時安裝兩個串行通訊卡，若誤將兩張通訊卡一起插入（例如同時安裝Modbus卡和Profibus卡），可能產生沖突導致選件無法識別。又或者選件卡型號錯誤、固件版本不匹配，都可能導致變頻器拒絕識別該模塊。
電磁干擾影響：起重機的電氣環境復雜，大功率馬達啟動、供電線路感應、電磁鐵等都會產生瞬態干擾。如果選件卡與主板通信的信號線受到強烈干擾，可能引發通信錯誤，使驅動器判定選件失效。例如編碼器反饋線未屏蔽良好遭受干擾，可能導致短暫通信中斷而報故障。雖然嚴格來說InF6表示識別失敗而非網絡通信故障，但干擾可能直接影響選件卡的供電或識別過程。
意外掛接或操作不當：未經許可的改裝或失誤操作也會造成選件卡故障。例如在帶電狀態下熱插拔選件卡、在運行中拆裝面板，可能燒毀接口導致模塊無法識別。再如錯誤地將外部設備接入選件卡的端口（接線失誤或短路）可能損壞選件卡電路。同樣，在粉塵潮濕環境中意外進入雜物或腐蝕插槽，也會導致選件通訊異常。
選件卡本身故障或老化：起重設備頻繁運轉，選件卡長期經受溫度變化和電應力，元件老化或固件損壞也可能出現InF6。例如選件卡的存儲器或控制芯片發生故障，無法向主機提供正確識別信息；或者經歷多次固件升級后模塊數據異常。這種情況下驅動器同樣會報選件卡識別錯誤，需要維修或更換模塊。
以上場景在起重機械上相對常見，工程師應結合故障出現時的情境加以判斷。例如，若故障發生于設備震動之后，優先考慮接觸問題；若更換新卡后故障消失，則可能是原卡損壞或不兼容。
現場排查流程與使用儀器
**1. 安全斷電與外觀檢查：**檢修前首先切斷變頻器電源，等待直流母線電容放電完畢（確認面板上的充電指示燈熄滅）。打開變頻器前蓋，肉眼檢查選件卡是否安裝到位，有無松動移位。確認選件模塊正確插入插槽且固定螺釘擰緊。如果發現卡座未插牢，重新插緊后再上電，看故障是否清除。若仍報InF6，則進行進一步排查。
2. 插槽和模塊檢查：拆下選件卡，用強光手電檢查插槽內的連接針腳是否彎曲、污損或折斷。若發現針腳變形，應小心矯正；如有異物污垢，使用無水酒精清潔觸點。檢查選件卡的金手指和接口焊點，有無燒灼、氧化或裂紋。如果可能，用萬用表在斷電狀態下測量選件卡電路的簡單通斷，例如接口引腳是否與電路板正確連通（根據電路圖判定）。另外，檢查變頻器控制端子板是否牢固就位，因?yàn)锳TV71的控制端子板也是可插拔的，松動時同樣可能引發內部選件故障報警。
3. 更換法定位問題：為了判斷故障來源，現場可采用替換法：如備有相同型號的良好選件卡，可將其插入原變頻器測試是否正常識別；或者將故障疑似的選件卡插入另一臺正常的ATV71變頻器，看故障是否隨卡轉移。通過交換實驗，可以確定是選件卡本身損壞，還是主控板插槽電路存在問題。若更換后故障消失，基本可斷定原選件卡不良。反之，若另一臺機器插入此卡正常，則懷疑原變頻器主板插槽或相關電路故障。
4. 固件與參數核對：連接變頻器至上位機調試軟件（如Schneider的SoMove），讀取驅動器的選件識別菜單（參數1.11）查看選件卡信息。如果菜單中無法識別選件型號或出現異常字符，印證了識別失敗。此時核對選件卡型號與變頻器軟件版本的兼容性：通過施耐德手冊確認該選件卡是否支持當前驅動器版本。如果固件不兼容，考慮升級變頻器固件或更換適配的選件卡型號。還可檢查驅動器是否檢測到兩個選件同時存在（某些高端機型允許安裝兩張選件卡）。若檢測到?jīng)_突，應按規格移除多余或不支持的模塊。
**5. 借助儀器深度診斷：**在以上檢查無果的情況下，可利用專業儀器監測選件卡接口信號：
使用萬用表測量選件卡插槽的供電電壓（常見為+5V或+24V），確保電源正常。如果電壓異?；虿环€(wěn)，可能是電源回路故障。
使用示波器探查選件卡通信引腳信號。例如某些選件卡通過內部CAN總線或串行通信與主板通訊，可在插槽相關針腳上測量到數據波形。觀察通信總線在上電后的初始化過程中是否有信號跳變，或有無干擾噪聲疊加。如果總線完全靜默，可能主控板未向選件卡發送任何請求（主板故障）；如果有信號但選件無響應，則可能選件卡故障。
使用熱成像儀掃描變頻器主板和選件卡，在上電短時間運行后查看是否有異常發熱點。過熱的芯片或元件可能指示相關電路存在問題，例如選件卡的電平轉換芯片過熱燒壞，會導致通訊中斷。紅外成像可以幫助定位隱蔽的短路或元件發熱故障點，以便進一步檢查。
通訊分析：如果選件卡是通訊模塊（如Profibus/CanOpen卡），可用協議分析儀或上位機軟件監視總線狀態。然而需要注意，InF6故障通常在驅動器內部就觸發，表明尚未進入網絡通訊階段。因此總線分析更多用于排除外部網絡因素，對識別故障本身影響有限。
通過以上多種手段的綜合排查，可逐步縮小故障范圍，找出是簡單的接觸/兼容問題，還是需深入電子電路級別維修的問題。
維護與修復方案
針對INF6選件卡故障，維修工程師應采取由易到難的方案進行處理：
重新安裝及固定：將選件卡重新正確插入插槽，確?？ㄟ吘壗鹗种竿耆迦氲降?，固定螺絲鎖緊。通電測試故障是否清除。很多情況下，插拔一次即可清除由于接觸不良引起的報錯（類似于插拔測試法）。同時也建議清潔插槽和卡的觸點，確保接觸可靠。
單一模塊運行：若設備上裝有多個選件模塊，嘗試只安裝其中一個運行，確認是否為模塊沖突所致。如果兩個模塊沖突，參考產品手冊的組合兼容表，只保留必要的模塊，或者更換為兼容的組合。
檢查供電電源：利用萬用表測量選件卡插槽供電端子，例如測量+5V對地是否正常。如果電壓偏差較大或上電后瞬間跌落，可能是主板供電電路有問題（如穩壓器故障或?yàn)V波電容失效）。此時需檢修主板電源部分，恢復對選件卡的正常供電。
替換選件卡：如果有條件，更換一塊新的或完好的同型號選件卡進行驗證。新卡能被識別則表明原卡已損壞，應予以更換。常見損壞包括卡上的存儲芯片數據異常、接口芯片損壞等。這種情況下往往直接更換整塊選件卡更為高效。
檢查并修復焊點：若懷疑主控板插槽處有虛焊，仔細檢查該插座與主板連接的焊點是否存在裂紋。長期振動可能導致焊點開裂，使電氣連接時通時斷。使用放大鏡觀察或用萬用表量插槽引腳到主板對應線路的導通情況。如發現異常，可對插槽焊點進行補焊處理，消除冷焊點隱患。
固件升級：當確認硬件無恙但仍報錯，可能是固件Bug或不兼容所致。這時可嘗試更新變頻器的主控固件至最新版，以及確保選件卡固件為對應版本。如果選件卡有獨立固件可升級（如智能通訊卡），按照廠家指導進行升級。固件更新能修復已知的兼容性問題，提高選件識別的穩定性。
注意操作規范：在整個維護過程中，務必遵循廠家建議：絕不可帶電插拔選件卡或控制模塊，應在變頻器斷電至少10分鐘后再進行這類操作。裝復時確保一切連接穩固，然后上電測試。經過維修或更換后，多次啟停起重機運行進行驗證，確認故障不再出現方可投入使用。
通過以上維護措施，大多數與INF6相關的問題都可得到解決。如果經過更換模塊、檢查插槽等步驟后故障依舊存在，那么可能需要進一步的深層維修。
高級維修建議：電路級分析與處理
當基礎的更換和檢查無法解決INF6故障時，往往意味著問題出在電路層面，需要PCB級別的維修思路：
研讀電路圖紙：獲取ATV71變頻器的原理圖或相關電路資料（如官方提供的接口電路示意）。從圖紙上確定選件卡插槽各引腳的功能（例如電源引腳、通信總線引腳、識別信號引腳等），以及這些引腳在主控板上連接到哪些器件。例如，有些選件卡的識別可能通過I2C或SPI總線與主CPU通信，那么插槽對應的時鐘線和數據線在主板上連接到主控芯片或中間接口芯片。理解電路原理有助于定位問題源頭。
信號追蹤與測量：沿著電路圖指示，在主板上選擇若干測試點，對選件通信線路進行信號追蹤。使用示波器或邏輯分析儀測量主控CPU發送到選件卡識別總線的信號，以及選件卡是否有回應信號返回。在故障狀態下，如果主控CPU根本未發送識別請求，可能是主控程序檢測到硬件異常提前禁止了通信；如果發送了而無回應，則重點檢查選件卡端或通信接口芯片。通過逐級信號測量，找到信號中斷或失真的環節。
元器件檢測與更換：確定可疑電路環節后，對相關元件進行檢測。常見涉及選件卡通信的器件包括：插槽連接器本身、隔離/收發器芯片、邏輯緩沖器、以及主控CPU的I/O引腳等。例如，某些通訊選件卡使用RS485收發器芯片與主板通訊，如果該芯片損壞（可能由于外部線路浪涌），則主板無法識別選件卡；又如編碼器卡接口有電壓轉換器或光耦隔離器，損壞后會阻斷信號。利用萬用表測試這些芯片的電源引腳、電阻值，或在線路板通電情況下用示波器檢測其輸入輸出。如果確認某芯片失效，可嘗試更換同型號元件，并確保更換后焊接良好無短路。
接口模塊維修：有時故障并非在主板，而在選件卡本身的電路。對于重要的選件卡，可以對其PCB進行檢查維修。例如檢查選件卡上的EPROM/閃存是否存儲有識別ID數據，如果數據丟失可能導致無法識別；檢查卡上的振蕩器時鐘電路是否工作，時鐘異常會使卡無法響應。必要時可更換選件卡上的晶振、復位電路元件或重新燒錄固件。在確保人身安全和防靜電措施下，對選件卡電路板進行元件級的檢測與維修，力求恢復其正常通訊功能。
經驗與參考：借鑒類似設備的維修經驗也是有效的方法。比如某些變頻器型號常見插槽焊點開裂、某型號通訊卡的特定芯片易損等，這些經驗可以縮短排故時間。在維修論壇或廠家技術支持文檔中查找是否有關于ATV71報INF6的已知問題及解決方案。很多情況下，問題集中在幾個典型部位，經驗豐富的工程師會優先檢查這些地方。
高級維修需要具備一定的電子電路知識和焊接技能。在執行PCB維修時，要注意斷電操作、防靜電保護，并使用合適的工具（烙鐵、熱風槍、顯微放大鏡等）。若缺乏此方面經驗，貿然修改電路可能適得其反，故在嘗試電路級維修時應謹慎，必要時尋求廠商支持或送修專業維修機構。
結語
作為電氣維修工程師，在面對施耐德ATV71變頻器的INF6選件卡故障時，應首先理解其含義——選件模塊未被識別。然后結合起重設備的工況，從機械振動、兼容匹配、電氣干擾等方面分析可能原因，有的放矢地開展現場排查。通過系統的檢查流程和儀器輔助診斷，大多數問題都能定位并解決。對于一般性的問題，重新插拔或更換選件卡即可恢復設備運行；而對于深層次的電路故障，則需要細致耐心的分析和維修技巧。重載起重機械對變頻器的可靠性要求極高，只有全面細致地處理好每一個INF6故障，才能保障設備安全穩定地運行。通過以上對故障含義、成因場景、排查流程及維修方法的詳細分析，希望為現場工程師提供清晰的思路，在遇到類似選件卡故障時快速診斷、妥善維修，恢復起重設備的正常運轉。
