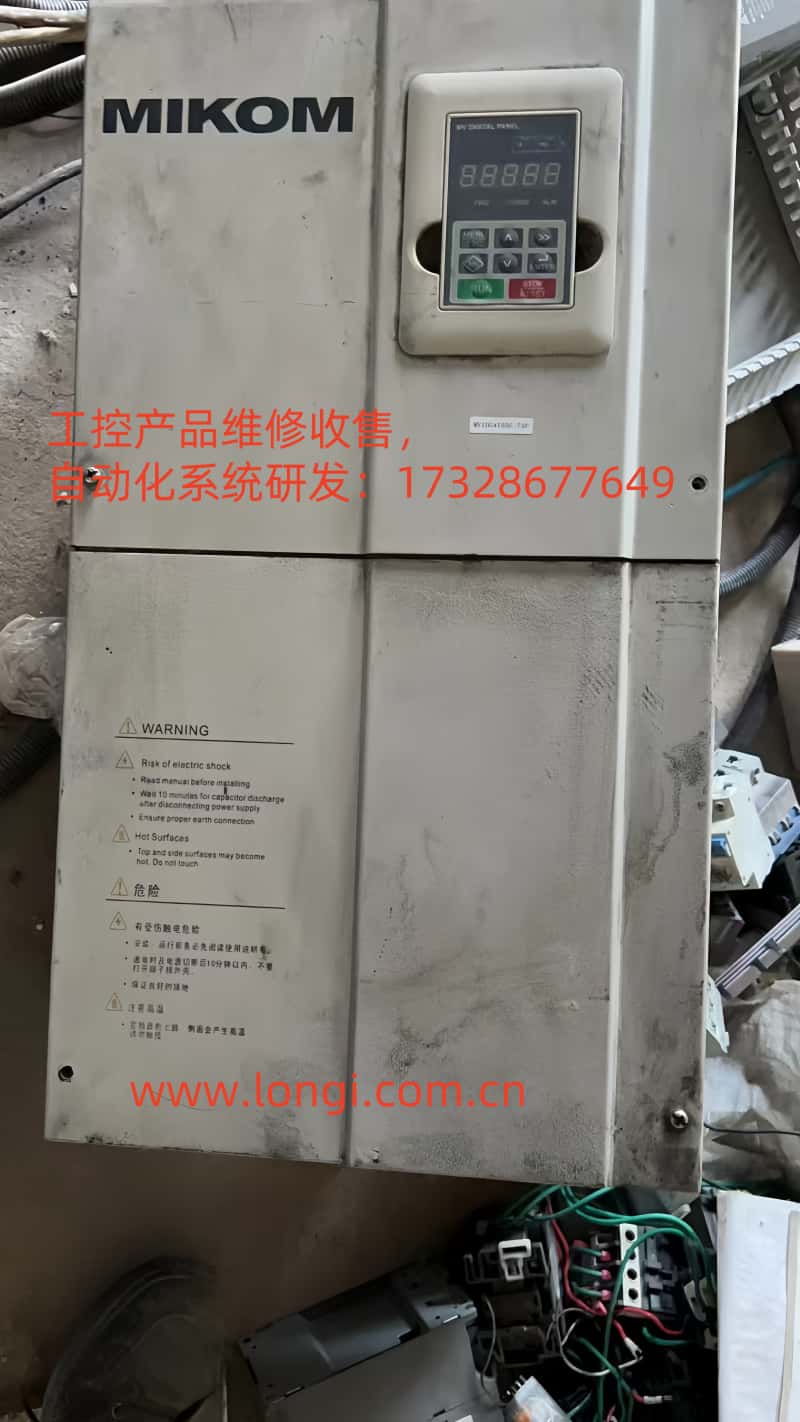

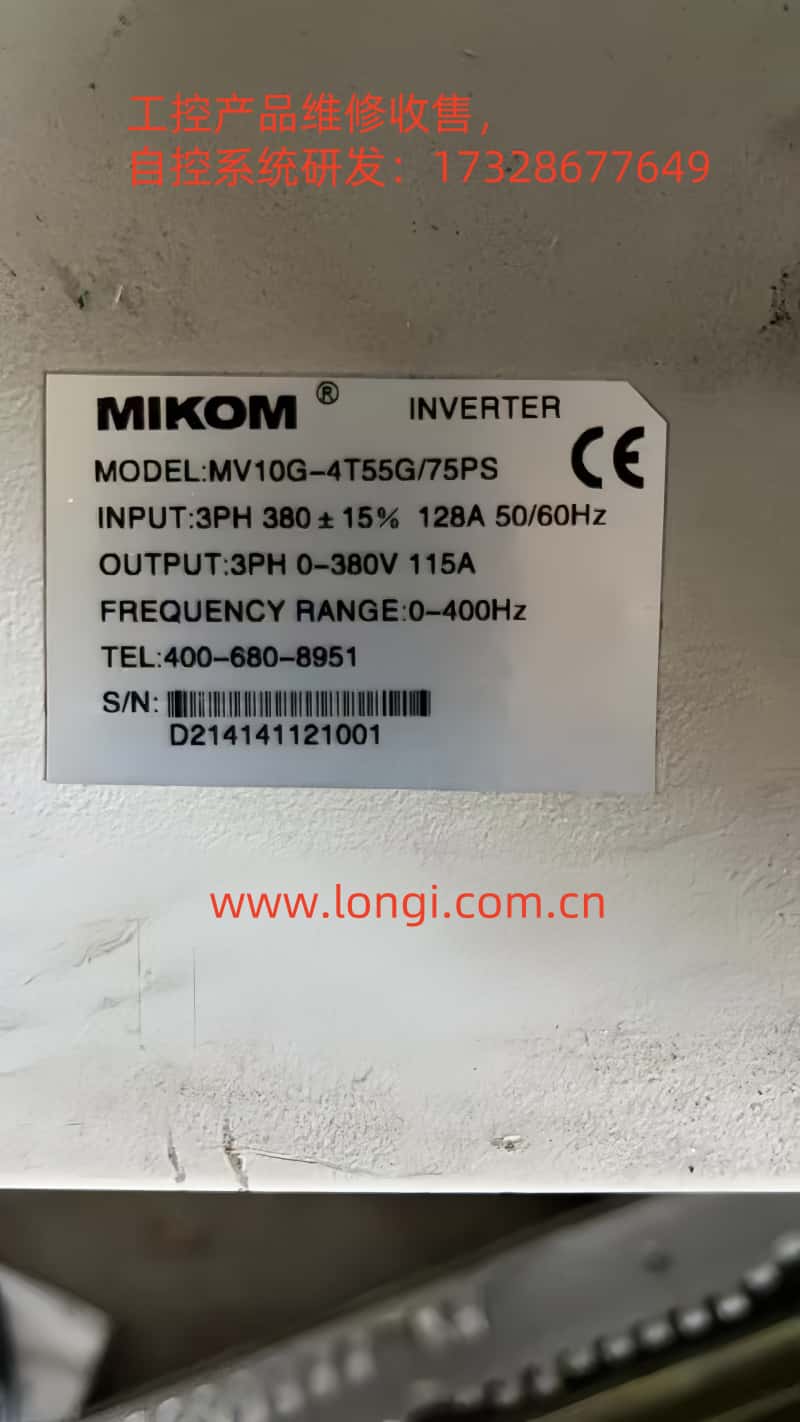

麥科變頻器MV系列作為工業自動化領域的重要設備，其用戶手冊詳細闡述了設備操作、參數設置、故障處理等關鍵內容。本文將圍繞操作面板功能、參數設置、外部控制及故障處理四大核心模塊，結合手冊內容展開系統性指導。
一、操作面板功能解析
操作面板是用戶與變頻器交互的直接界面，其設計兼顧功能性與易用性。面板核心組件包括LED顯示屏、功能按鍵及狀態指示燈。LED顯示屏可實時顯示輸出頻率、電流、電壓等運行參數，并通過符號標識運行狀態（如RUN/STOP）及故障代碼（如Er.XX）。功能按鍵布局清晰，其中：
MENU/ESC鍵：用于進入?yún)?shù)設置菜單或退出當前操作界面。
ENTER鍵：確認參數修改或進入二級菜單。
RUN/STOP鍵：控制變頻器啟停，長按可實現緊急停機。
MK鍵：多功能鍵，其功能由參數P50.03定義（如點動控制、自由停車等）。
增/減鍵（>、<）：調整參數值或切換顯示頁面。
移位鍵（>>）：在參數修改時選擇操作位，或在顯示界面間循環切換。
通過組合使用上述按鍵，用戶可完成參數瀏覽、修改及設備控制等操作。例如，長按MENU鍵3秒可進入密碼驗證界面，輸入正確密碼后即可訪問受保護參數。
二、參數設置與安全防護
1. 參數出廠值恢復
若需恢復設備至初始狀態，可通過參數P50.20選擇恢復范圍：
P50.20=0：恢復基本菜單參數（P00-P19組）。
P50.20=1：恢復高級菜單參數（P20-P49組）。
P50.20=2：恢復用戶自定義菜單參數（P50-P99組）。
操作步驟：進入菜單→選擇P50.20→按ENTER鍵確認→通過增/減鍵選擇恢復范圍→再次按ENTER鍵執行。
2. 密碼設置與解除
為防止誤操作，可通過參數P50.00設置用戶密碼：
設置密碼：進入P50.00→輸入4位數字密碼→按ENTER鍵確認→1分鐘內無操作密碼生效。
密碼驗證：修改受保護參數時，系統提示輸入密碼。
密碼解除：重新上電或輸入正確密碼后，按ENTER鍵解除保護。
3. 參數訪問限制
通過參數P50.02可設置三級保護：
P50.02=0：無保護，所有參數可修改。
P50.02=1：部分參數鎖定（如P00組基礎參數開放，P20組高級參數鎖定）。
P50.02=2：全部參數鎖定，僅可通過密碼修改。
此外，參數P50.03的千位可鎖定操作面板按鍵（如禁止RUN/STOP操作），進一步強化安全防護。
三、外部控制功能實現
1. 外部端子正反轉控制
通過參數P10組配置端子功能：
正轉控制：設置P10.01=1（DI1端子為正轉指令）。
反轉控制：設置P10.02=2（DI2端子為反轉指令）。
組合邏輯：通過P10.03-P10.06設置多端子組合邏輯（如DI1+DI3實現正轉點動）。
接線示例：將正轉按鈕接至DI1端子與COM端，反轉按鈕接至DI2端子與COM端。
2. 外部電位器調頻
實現步驟：
參數設置：進入P12組→設置P12.01=1（AI1為頻率給定源）→P12.03=0（0-10V對應0-50Hz）。
硬件接線：將外部電位器（10kΩ）連接至AI1（端子10）與GND（端子11）。
調試要點：旋轉電位器，觀察LED顯示的頻率值是否線性變化，若波動需調整P12.04（濾波時間）。
四、故障代碼與處理流程
手冊列出了20余種故障代碼及解決方案，以下為常見故障處理指南：
| 故障代碼 | 故障描述 | 可能原因 | 處理步驟 |
|---|
| Er.01 | 加速過流 | 負載突變、加速時間過短 | 延長加速時間（P01.01）、檢查負載 |
| Er.02 | 減速過流 | 制動電阻失效、減速時間過短 | 檢查制動單元、延長減速時間（P01.02） |
| Er.07 | 輸入缺相 | 電源線接觸不良 | 檢查進線電壓及接線 |
| Er.11 | 電機過載 | 負載過大、電機故障 | 降低負載、檢查電機絕緣 |
| Er.15 | 通訊故障 | 通訊線松動、協議不匹配 | 檢查接線、核對通訊參數（P30組） |
故障排查流程：
記錄故障代碼（通過LED顯示或P34組查詢歷史記錄）。
對照手冊故障列表定位原因。
按建議步驟處理（如檢查電源、調整參數、更換部件）。
清除故障記錄（P34.01=1）后重啟設備。
五、維護與擴展功能
1. 通訊功能
設備支持Modbus RTU協議（P30組），可通過RS485接口實現PLC或上位機監控。參數設置示例：
2. 維護建議
結語
本文基于用戶手冊核心內容，系統梳理了麥科變頻器MV系列的操作邏輯與高級功能。通過掌握面板操作、參數管理、外部控制及故障處理技能，用戶可大幅提升設備使用效率與安全性。建議結合手冊附圖與實際操作深化理解，并定期參加廠商培訓以跟進技術更新。
