一、操作面板功能介紹
1.1 操作面板概述
維森變頻器FE550的操作面板集成了多種功能，用戶可以通過面板上的按鍵和顯示屏進行參數設置、運行控制和故障診斷。操作面板主要包括以下部分：
顯示屏：用于顯示運行狀態、參數值和故障代碼。
功能按鍵：包括啟動、停止、調頻、設置等按鍵。
導航按鍵：用于在菜單中導航和選擇參數。
1.2 如何恢復出廠值設置
在某些情況下，用戶可能需要將變頻器恢復到出廠設置。以下是恢復出廠值的步驟：
按下 PROG 鍵進入?yún)?shù)設置模式。
使用 ↑ 或 ↓ 鍵選擇參數 F0.50（參數恢復）。
將 F0.50 設置為 30（恢復所有出廠參數）。
按下 ENTER 鍵確認，變頻器將自動恢復到出廠設置。
1.3 如何加密和解除密碼
為了防止未經授權的參數修改，F(xiàn)E550系列變頻器支持參數加密功能。以下是加密和解除密碼的步驟：
設置密碼：
進入?yún)?shù)設置模式，選擇參數 F0.36（用戶密碼）。
輸入一個四位數密碼（例如 1234），然后按下 ENTER 鍵確認。
解除密碼：
在需要修改參數時，系統會提示輸入密碼。
輸入正確的密碼后，按下 ENTER 鍵即可解除密碼保護。
1.4 如何設置參數訪問限制
為了進一步保護變頻器的參數設置，用戶可以設置參數訪問限制：
進入?yún)?shù)設置模式，選擇參數 F0.36（用戶密碼）。
將 F0.36 設置為非零值（例如 65555），表示參數已加密。
在參數修改模式下，只有輸入正確密碼后，才能訪問和修改參數。
二、外部端子控制與調速設置
2.1 外部端子正反轉控制

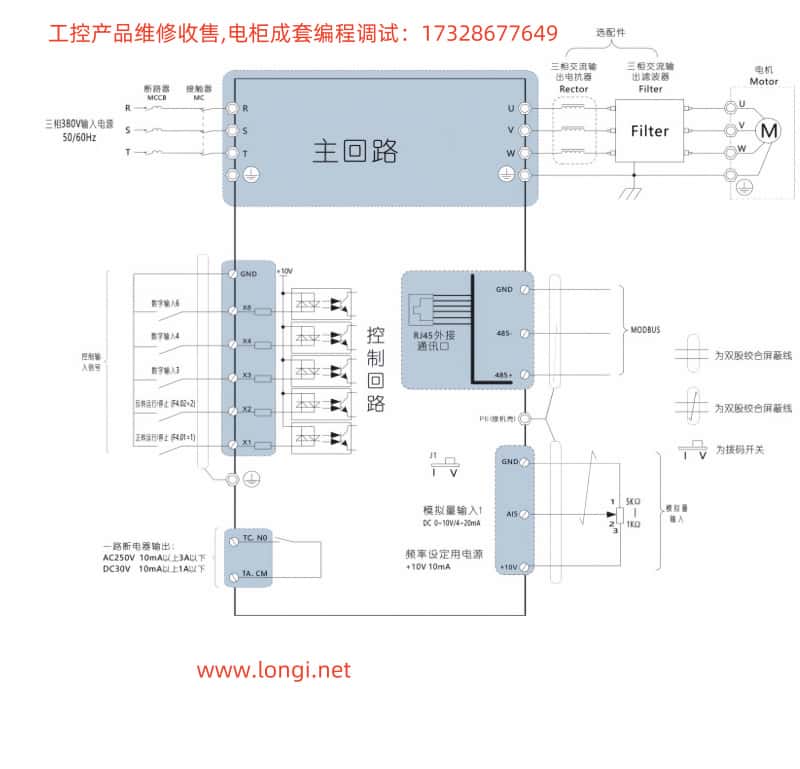

FE550系列變頻器支持通過外部端子實現正反轉控制。以下是具體的接線和參數設置步驟：
接線說明：
正轉信號：將外部正轉信號接入變頻器的 X1 端子。
反轉信號：將外部反轉信號接入變頻器的 X2 端子。
公共端（GND）：將正轉和反轉信號的公共端接入變頻器的 GND 端子。
參數設置：
進入?yún)?shù)設置模式，選擇參數 F4.01（X1 端子功能選擇），設置為 1（正轉運行）。
選擇參數 F4.02（X2 端子功能選擇），設置為 2（反轉運行）。
保存設置后，變頻器將根據外部端子的信號實現正反轉控制。
2.2 外部電位器調速
FE550系列變頻器支持通過外部電位器實現調速功能。以下是具體的接線和參數設置步驟：
接線說明：
參數設置：
進入?yún)?shù)設置模式，選擇參數 F0.02（主頻率指令選擇），設置為 5（A15 模擬量輸入）。
選擇參數 F5.14（附貼電位器最大輸入），設置為電位器的實際輸出電壓范圍（例如 10V）。
選擇參數 F5.15（附貼電位器最大輸入對應設定），設置為 100.0%（表示電位器的最大輸入對應變頻器的最大頻率）。
選擇參數 F5.16（附貼電位器濾波時間），設置為 0.10s（根據實際需求調整）。
通過以上設置，變頻器將根據外部電位器的輸入信號調節輸出頻率，實現調速功能。
三、故障代碼及解決方案
FE550系列變頻器在運行過程中可能會出現各種故障，變頻器會通過顯示屏顯示故障代碼。以下是常見故障代碼及其解決方案：
3.1 常見故障代碼
| 故障代碼 | 故障描述 | 可能原因 | 解決方案 |
|---|
| 1002 | 加速過流 | 加速時間過短、負載過大 | 增加加速時間，減少負載 |
| 1003 | 減速過流 | 減速時間過短、負載過大 | 增加減速時間，減少負載 |
| 1004 | 運行過流 | 負載過大、電機故障 | 檢查電機和負載，減少負載 |
| 1008 | 電源欠壓 | 輸入電壓過低 | 檢查電源電壓，確保在允許范圍內 |
| 1010 | 變頻器過熱 | 環境溫度過高、散熱不良 | 改善散熱條件，降低環境溫度 |
| 1016 | 通訊故障 | 通訊線路或參數錯誤 | 檢查通訊線路和參數設置 |
3.2 故障處理步驟
識別故障代碼：通過顯示屏查看故障代碼，確定故障類型。
分析原因：根據故障代碼和描述，分析可能的原因。
采取措施：按照解決方案進行操作，排除故障。
驗證恢復：故障排除后，重新啟動變頻器，確認其正常運行。
四、結論
維森變頻器FE550系列是一款功能強大、操作簡便的變頻控制設備。通過合理的接線和參數設置，用戶可以實現外部端子控制、調速功能以及高效的故障診斷。在使用過程中，建議用戶仔細閱讀用戶手冊，遵循正確的操作步驟，確保設備的穩定運行和長期可靠性。如果遇到無法解決的問題，可以聯系我們術支持團隊，獲取專業的幫助和指導。
