一、控制面板功能介紹

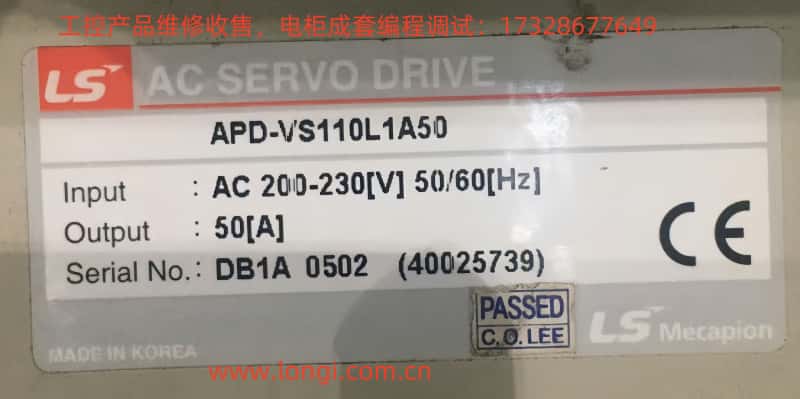

LS伺服APD-VS系列的控制面板設計直觀，包含以下關鍵組件：

• 操作鍵：

• Left/Right鍵：用于在菜單項之間切換，方便導航。

• Up鍵：選擇子菜單或調整參數值。

• Enter鍵：確認選擇或進入編輯模式，執行如測試或報警復位等命令。

• 顯示屏：實時顯示系統運行狀態，包括當前速度、位置、扭矩、負載等關鍵參數，方便用戶監控和診斷。

• 菜單結構：

• 狀態菜單（Pd-001至Pd-020）：顯示操作狀態、速度、扭矩、負載等實時數據。

• 報警菜單（PA-101至PA-120）：記錄歷史報警，便于故障追溯。

• 系統菜單（PE-201至PE-220）：配置系統參數，如電機ID、編碼器類型、通信速度。

• 控制菜單（PE-301至PE-320）：調整控制參數，如慣量比、位置/速度增益、諧振抑制。

• 模擬菜單（PE-401至PE-420）：設置模擬輸入/輸出，如速度和扭矩命令。

• 輸入/輸出菜單（PE-501至PE-520）：管理I/O設置，包括位置誤差限制和剎車控制。

• 速度操作菜單（PE-601至PE-620）：配置速度相關操作和測試運行。

• 脈沖操作菜單（PE-701至PE-720）：處理位置控制設置，包括脈沖邏輯和電子齒輪比。

• 命令菜單（PC-801至PC-820）：執行操作如報警復位、測試運行和增益調整。

• 連接器：

• CN1（控制信號）：用于連接外部控制信號，支持與上位機或PLC通信。

• CN2（編碼器）：連接編碼器，提供電機位置和速度反饋。

• CN3（通信）：支持RS232或其他通信協議，與PC或上位控制器交互。

二、設置密碼和訪問限制

LS伺服APD-VS系列用戶手冊未明確提及傳統的密碼系統，但提供了“菜單數據鎖”（Menu Data Lock）功能，以限制未經授權的參數修改：

• 菜單數據鎖功能：

• 通過菜單[PC-810]啟用或禁用鎖定功能。

• 鎖定狀態下，嘗試修改菜單數據會顯示“Err3”錯誤，表示菜單已鎖定。

• 解鎖操作：返回[PC-810]，按Enter鍵切換至“unLock”狀態，允許參數修改。

三、點動操作

點動操作（也稱為手動測試操作）是測試電機響應或進行調試的重要功能。以下是詳細步驟：

• 啟動點動：

• 進入命令菜單[PC-803]，按Enter鍵啟動手動測試。

• 系統會取消現有報警，顯示測試操作速度，并開始電機運行。

• 控制速度和方向：

• 使用Up鍵在[PE-602]至[PE-608]設置的不同測試速度之間切換。

• 按Right鍵實現正轉（逆時針），按Left鍵實現反轉（順時針）。

• 結束操作：

• 按Enter鍵停止測試，返回菜單。

四、位置模式與外部脈沖正反轉控制

位置模式適用于需要精確定位的應用，如CNC機床或機器人臂。以下是配置外部脈沖正反轉控制的步驟：

• 設置位置模式：

• 在菜單[PE-601]中將操作模式設置為“2”（位置模式）。

• 脈沖輸入：

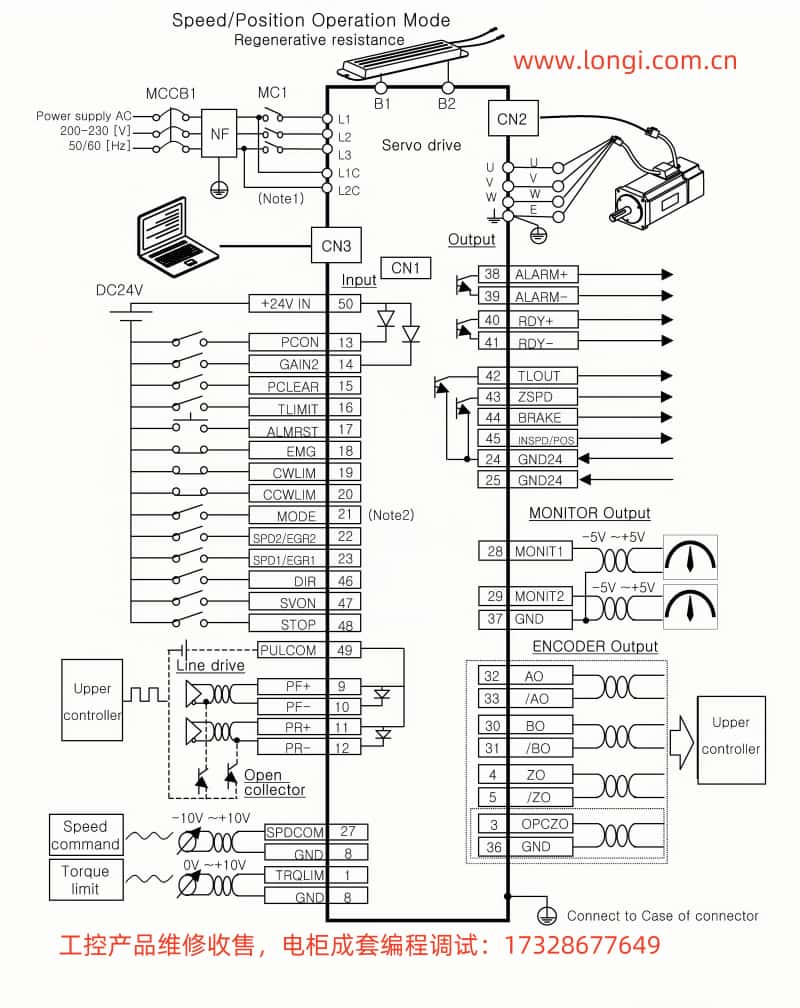

• 外部脈沖信號通過CN1的9（PF+）、10（PF-）、11（PR+）、12（PR-）引腳輸入。

• 支持兩種輸入方式：線驅動5V或開漏24V，需根據上位控制器選擇。

• 電子齒輪比：

• 使用[PE-702]至[PE-709]設置電子齒輪比，定義輸入脈沖與編碼器脈沖之間的比例。

• 脈沖邏輯：

• 在[PE-701]中設置脈沖邏輯為N邏輯或P邏輯，決定正反轉的脈沖方向解釋。

五、速度模式與正反轉控制

速度模式用于控制電機速度，適用于需要穩定速度的應用。以下是配置步驟：

• 設置速度模式：

• 在菜單[PE-601]中將操作模式設置為“1”（速度模式）。

• 速度命令：

• 模擬命令：通過SPDCOM（引腳27）輸入，范圍為-10V至+10V，正負值分別對應正反方向。

• 數字命令：通過SPD1（引腳23）、SPD2（引腳22）、SPD3（引腳21）組合選擇數字速度命令1至7。

• 方向控制：

• 使用DIR（引腳46）和STOP（引腳48）輸入控制方向，配置通過[PE-514]實現。

六、故障代碼含義分析和解決方法

LS伺服APD-VS系列提供了詳細的故障代碼列表，幫助用戶快速診斷和解決問題。以下是常見故障代碼及其解決方案：

通用解決方法：

• 使用[PC-801]或ALMRST（引腳17）復位報警。

• 查看報警歷史[PA-101]至[PA-120]，通過[PC-802]清除歷史記錄以跟蹤新故障。

• 確保所有線路連接正確，參數設置合理，若問題持續，建議聯系技術支持。

通過以上操作指南，用戶可以更好地理解和使用LS伺服APD-VS系列驅動器，確保系統的高效穩定運行。
