1. 故障概述

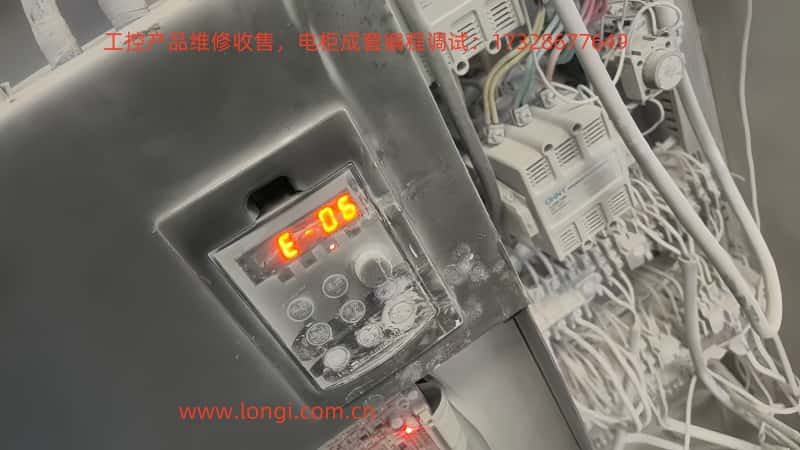

E-06 故障代表減速過電壓，是 SHZHD.V680 變頻器在減速過程中可能遇到的一種常見問題。當變頻器在減速時，輸出電壓超過了安全范圍，觸發保護機制，從而導致設備停機或報警。此故障通常與電機負載特性、參數設置以及過勵磁控制相關。

2. 故障原因分析

• 過勵磁設置不當：過勵磁增益設置過低，導致減速過程中電壓上升過快。

• 負載特性：負載具有較大的慣性，減速過程中產生反向電動勢過高。

• 參數設置不合理：減速時間設置過短，導致減速過程中電壓上升過快。

3. 解決方案

3.1 調整過勵磁增益

• 參數 P3-10（VF 過勵磁增益）：增加此參數的值，可以在減速過程中更好地抑制電壓上升。建議范圍為 0 ~ 200，根據實際情況逐步增加，直到故障消除。

3.2 優化減速時間設置

• 參數 P0-18（減速時間 1）：適當延長減速時間，使減速過程更平緩。根據實際負載特性，逐步增加減速時間，直到故障消除。

3.3 檢查負載特性

• 如果負載具有較大慣性，可能需要在減速過程中采取額外的制動措施，如增加制動電阻或使用動能回饋裝置。

3.4 檢查電機和變頻器的匹配

• 確保電機和變頻器的參數匹配，避免因參數不匹配導致的過壓問題。

4. 注意事項

• 在調整參數時，應逐步進行，避免一次性大幅度調整，以免引發其他問題。

• 調整后應進行試運行，確認故障是否已解決。

• 如果問題持續存在，建議聯系技術支持或?qū)I(yè)維修人員進行進一步診斷。

5. 結論

通過合理調整過勵磁增益、優化減速時間設置、檢查負載特性以及確保電機和變頻器的匹配，可以有效解決 SHZHD.V680 變頻器的 E-06 減速過電壓故障，確保設備的正常運行和穩定性。正確的參數設置和定期維護是確保變頻器高效運行的關鍵。
