一、產品概述

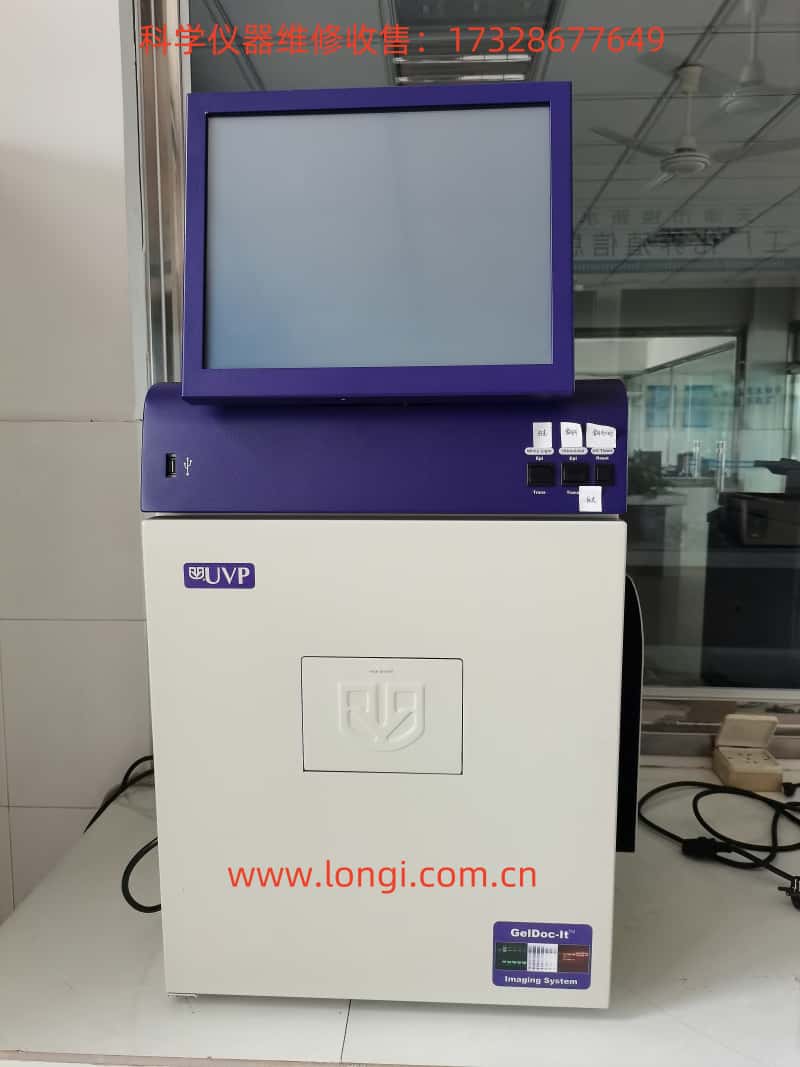

UVP BioDoc-It2凝膠成像系統是一款由Analytik Jena公司生產的高性能生物成像設備，廣泛應用于分子生物學、遺傳學和生物化學等領域。該系統主要用于核酸、蛋白質凝膠的檢測和分析，具有操作簡便、成像清晰、功能多樣等特點。

二、主要技術參數

1. 攝像頭：

• 高分辨率數碼相機，配備高感光度傳感器，確保低信號樣品的檢測。

2. 紫外透射儀：

• 提供多種波長（254nm、302nm、365nm）的紫外光源，適用于不同類型的染料和樣品。

3. 濾光片：

• 高質量濾光片，確保特定波長的光透過，提高圖像的對比度和清晰度。

4. 軟件：

• 配套的VisionWorks LS分析軟件，支持圖像捕捉、處理和分析功能，滿足多種實驗需求。

三、使用方法

1. 設備連接與啟動

• 電源連接：確保設備連接到穩定的電源，檢查電源線和插頭的完好性。

• 設備啟動：按下電源開關，等待系統啟動完成。

2. 樣品準備與放置

• 凝膠制備：根據實驗需求，制備適當濃度和尺寸的瓊脂糖或聚丙烯酰胺凝膠。

• 樣品加載：將樣品加到凝膠的泳道中，運行電泳。

• 染色：使用適當?shù)娜玖希ㄈ?span style="box-sizing: border-box; padding: 0px; -webkit-font-smoothing: antialiased; list-style: none; margin: 0px; scrollbar-width: none; font-family: -apple-system, BlinkMacSystemFont, "Segoe UI", Roboto, Ubuntu, "Helvetica Neue", Helvetica, Arial, "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", "Source Han Sans CN", sans-serif, "Apple Color Emoji", "Segoe UI Emoji" !important; font-weight: 600;">溴化乙錠、SYBR Green等）對凝膠進行染色。

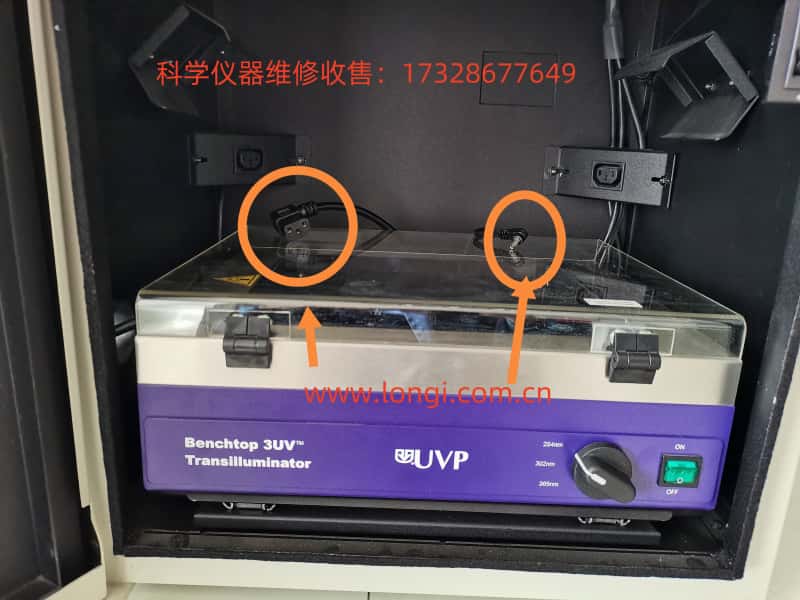

• 放置：將染色后的凝膠放置在紫外透射儀的玻璃平臺上，確保位置居中，避免傾斜。

3. 圖像捕捉

• 選擇光源：根據所用染料的特性，選擇合適波長的紫外光源。

• 調整參數：在VisionWorks LS軟件中，調整曝光時間、增益等參數，確保獲得清晰的圖像。

• 預覽與捕捉：通過軟件預覽功能，查看實時圖像，調整焦距和光圈，直至滿意后捕捉圖像。

4. 圖像處理與分析

• 圖像增強：使用軟件的圖像增強功能，如調整亮度、對比度等，提高圖像質量。

• 定量分析：利用軟件的分析工具，對條帶進行定量分析，如計算條帶強度、分子量等。

• 數據導出：將分析結果和圖像以多種格式導出，便于報告撰寫和數據共享。

四、維護與保養

1. 日常維護

• 清潔：定期使用柔軟的無絨布清潔紫外透射儀的玻璃平臺，避免樣品殘留影響實驗結果。

• 檢查：定期檢查電源線、連接線和各部件的完好性，確保設備正常運行。

2. 燈管更換

• 關閉電源：確保設備斷電，拔下電源線。

• 拆卸外殼：根據設備手冊，拆卸紫外透射儀的外殼，露出燈管。

• 取出舊燈管：小心旋轉并取出舊燈管，避免用力過猛損壞燈座。

• 安裝新燈管：將新燈管插入燈座，確保安裝到位。

• 復位外殼：安裝回外殼，確保固定牢固。

• 測試：連接電源，啟動設備，檢查新燈管工作是否正常。

• 判斷更換時機：當紫外光源亮度明顯下降或出現閃爍時，需考慮更換燈管。

• 更換步驟：

3. 軟件維護

• 更新：定期檢查并更新VisionWorks LS軟件，獲取最新功能和修復。

• 備份：定期備份實驗數據和圖像文件，防止數據丟失。

五、安全注意事項

1. 紫外線防護：操作時佩戴防護眼鏡和手套，避免皮膚和眼睛直接暴露在紫外線下。

2. 設備接地：確保設備正確接地，防止靜電和漏電風險。

3. 通風：在通風良好的環境中使用設備，避免有害氣體積累。

4. 操作培訓：未經培訓的人員不得操作設備，確保操作人員熟悉設備的使用和維護。

六、常見問題與解決

圖像模糊

可能原因：

• 焦距未調節正確：攝像頭未對準樣品焦點，導致圖像失焦。

• 樣品未平整放置：凝膠樣品在紫外透射儀上放置不平，造成成像不清晰。

• 紫外透射儀濾光片表面有污漬：濾光片表面存在灰塵、指紋或其他污染物，影響光線透過。

• 攝像頭鏡頭或?yàn)V光片有污漬：鏡頭或?yàn)V光片上有污漬，導致成像質量下降。

• 環境光干擾：外界光線進入成像系統，影響圖像質量。

解決方法：

• 調整焦距：通過VisionWorks LS軟件的預覽功能，手動調節攝像頭焦距，直至圖像清晰為止。

• 確保樣品平整放置：將凝膠樣品平整地放置在紫外透射儀的玻璃平臺上，避免傾斜或彎曲。

• 清潔濾光片和鏡頭：使用無絨軟布輕輕擦拭紫外透射儀的濾光片和攝像頭鏡頭，確保其表面清潔無污漬。

• 減少環境光干擾：在暗室或遮光環境中進行操作，確保成像系統不受外界光線干擾。

圖像亮度不足

可能原因：

• 曝光時間過短：攝像頭的曝光時間設置過短，導致圖像亮度不足。

• 紫外燈管老化：紫外透射儀的燈管使用時間過長，亮度下降。

• 染料濃度過低：凝膠染色時，染料濃度不足，導致熒光信號弱。

解決方法：

• 延長曝光時間：在VisionWorks LS軟件中，適當延長攝像頭的曝光時間，以提高圖像亮度。

• 更換燈管：如果紫外燈管老化，建議更換新的燈管，以確保足夠的紫外光強度。

• 增加染料濃度：適當增加染料的使用濃度或延長染色時間，以增強熒光信號強度。

軟件故障

可能原因：

• 軟件版本過舊：使用的VisionWorks LS軟件版本過舊，存在兼容性或功能缺陷。

• 軟件設置錯誤：軟件參數設置不當，導致功能異常。

解決方法：

• 更新軟件：訪問Analytik Jena官方網站，下載并安裝最新版本的VisionWorks LS軟件。

• 恢復默認設置：在軟件中恢復默認設置，或參考用戶手冊，重新配置軟件參數。

設備無法啟動

可能原因：

• 電源連接問題：電源線未正確連接或電源插座無電。

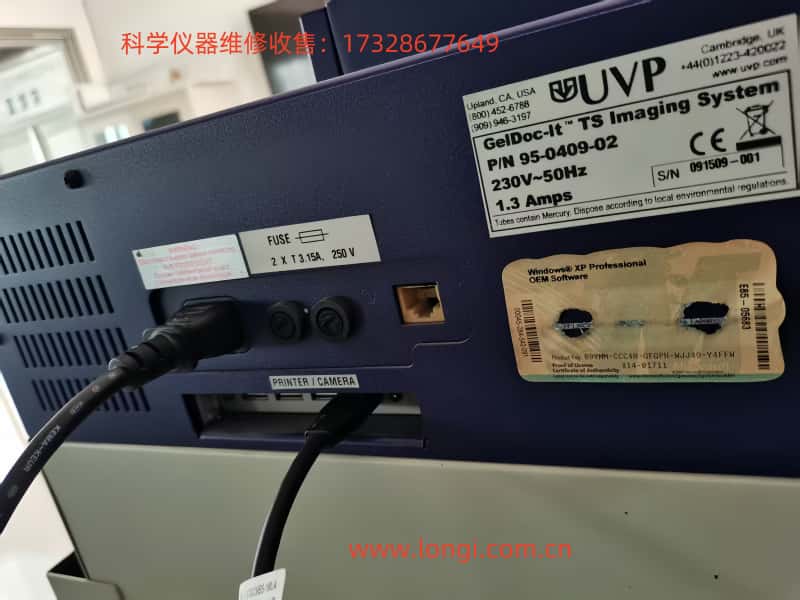

• 保險絲熔斷：設備內部保險絲熔斷，導致電路中斷。

解決方法：

• 檢查電源連接：確保電源線連接牢固，電源插座有電，并且電壓符合設備要求。

• 更換保險絲：參考用戶手冊，檢查并更換熔斷的保險絲，確保使用相同規格的保險絲。

紫外燈不亮

可能原因：

• 燈管損壞或老化：紫外燈管已損壞或達到使用壽命。

• 電源問題：紫外透射儀的電源連接不良或開關故障。

解決方法：

• 更換燈管：按照設備維護流程，更換新的紫外燈管。

• 檢查電源：確保紫外透射儀的電源連接正常，開關功能正常。

七、總結

UVP BioDoc-It2凝膠成像系統作為一款高性能的生物成像設備，在核酸和蛋白質研究中發揮著重要作用。其高分辨率成像、操作簡便和多功能分析能力，使其成為實驗室中不可或缺的工具。通過正確的使用和維護，研究人員可以充分發揮該系統的優勢，提高實驗效率和數據質量。
