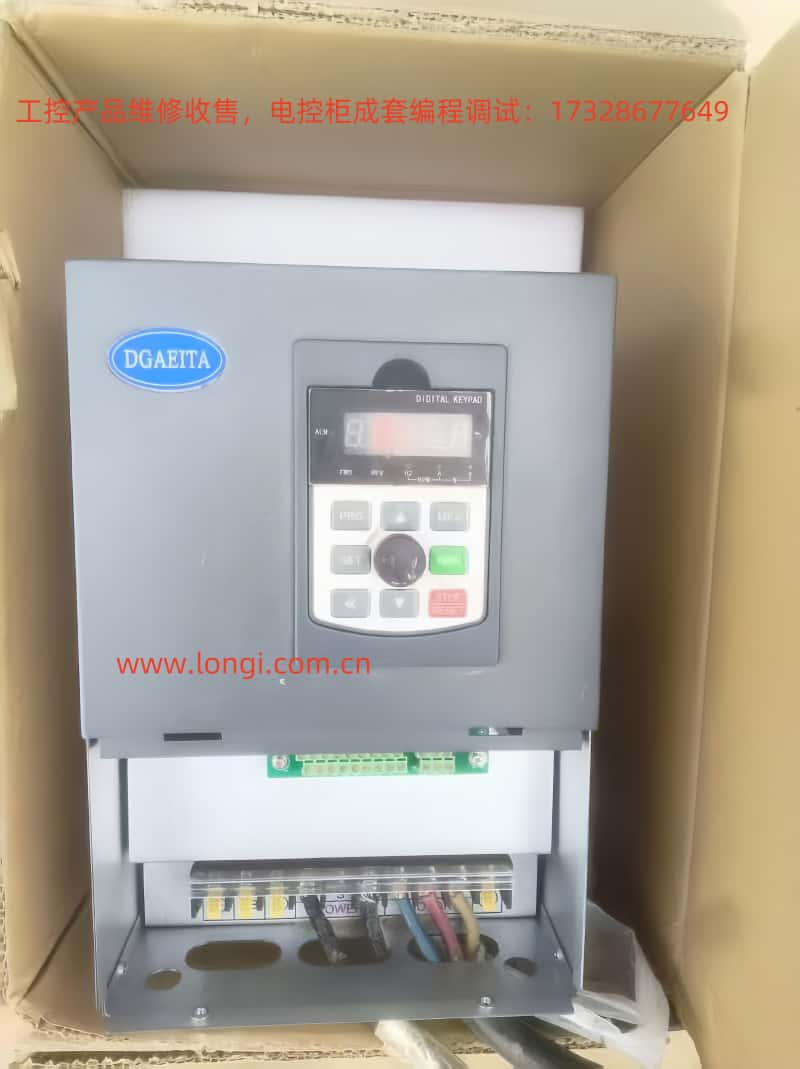

操作面板功能介紹
5000系列DGAEITA變頻器的操作面板提供了豐富的功能，用于變頻器的參數設置、狀態監控和運行控制。以下是操作面板的主要功能介紹：
參數設置：通過操作面板，可以對變頻器進行功能參數修改。設置過程采用二級菜單結構，首先進入功能碼菜單，然后進入?yún)?shù)組菜單進行具體參數的設置。
狀態監控：操作面板上的指示燈和顯示屏可以實時顯示變頻器的運行狀態、故障狀態等信息。例如，RUN燈亮表示變頻器處于運轉狀態，TUNE/TC燈慢閃表示處于調諧狀態，快閃表示處于故障狀態。
運行控制：通過操作面板上的RUN、STOP/RESET按鍵，可以控制變頻器的啟動、停止等基本運行操作。
參數復制與設置
復制參數到另一臺變頻器
要將參數從一臺變頻器復制到另一臺變頻器，可以使用變頻器的參數備份和恢復功能。具體步驟如下：
備份參數：在源變頻器上，設置功能碼PP-01為4，備份當前參數。
恢復參數：在目標變頻器上，設置功能碼PP-01為5，恢復備份的參數。
設置密碼和參數訪問限制
為了保護變頻器的參數設置，可以設置密碼和參數訪問限制。具體步驟如下：
設置密碼：設置功能碼P7-11為一個0到32766之間的值，作為用戶密碼。設置后，每次進入?yún)?shù)設置界面時，都需要輸入正確的密碼。
參數訪問限制：設置功能碼PP-04為1，鎖定參數，使其不可修改。需要修改參數時，將PP-04設置為0即可。
參數初始化設置
在某些情況下，可能需要將變頻器的參數恢復到出廠設置。具體步驟如下：
參數初始化：設置功能碼PP-01為1，恢復出廠參數，不包括電機參數。設置為3，恢復所有參數，包括電機參數。
外部端子控制與頻率調速
外部端子正反轉控制
要實現外部端子對變頻器的正反轉控制，需要設置相關的功能碼和接線。具體步驟如下：
設置功能碼：設置功能碼P4-00為1（正轉運行），P4-01為2（反轉運行）。
接線：將外部控制信號接入變頻器的DI1和DI2端子。DI1閉合時，變頻器正轉；DI2閉合時，變頻器反轉。
外部電位器給定頻率調速
要實現外部電位器對變頻器的頻率調速，需要設置相關的功能碼和接線。具體步驟如下：
設置功能碼：設置功能碼P0-03為4（鍵盤電位器）。
接線：將外部電位器的信號線接入變頻器的模擬量輸入端子AI1或AI2。
設置模擬量輸入?yún)?shù)：設置功能碼P4-13到P4-16，確定模擬量輸入電壓與頻率設定值之間的關系。
故障代碼及處理
5000系列DGAEITA變頻器提供了詳細的故障代碼，幫助用戶快速定位和處理故障。以下是部分常見故障代碼及其含義和處理方法：
E015（外部故障）：當外部故障信號送入變頻器時，變頻器報出此故障。處理方法是檢查外部故障信號的來源，排除故障后，變頻器可以恢復正常運行。
E019（電機參數自學習失?。?/span>：當變頻器進行電機參數自學習時，如果自學習失敗，變頻器報出此故障。處理方法是檢查電機參數設置是否正確，確保電機與負載脫開，然后重新進行自學習。
E037（鍵盤停機故障）：當在任何控制通道下，鍵盤STOP/RESET鍵停機功能均有效時，變頻器報出此故障。處理方法是檢查鍵盤STOP/RESET鍵的接線和狀態，確保其正常工作。
結論
5000系列DGAEITA變頻器用戶手冊提供了豐富的操作和維護指南，幫助用戶更好地使用和管理變頻器。通過合理設置操作面板功能、參數復制與設置、外部端子控制與頻率調速、故障代碼及處理等內容，用戶可以高效地進行變頻器的參數設置、狀態監控和故障排除，確保變頻器的穩定運行和高效工作。
