一、背景與重要性

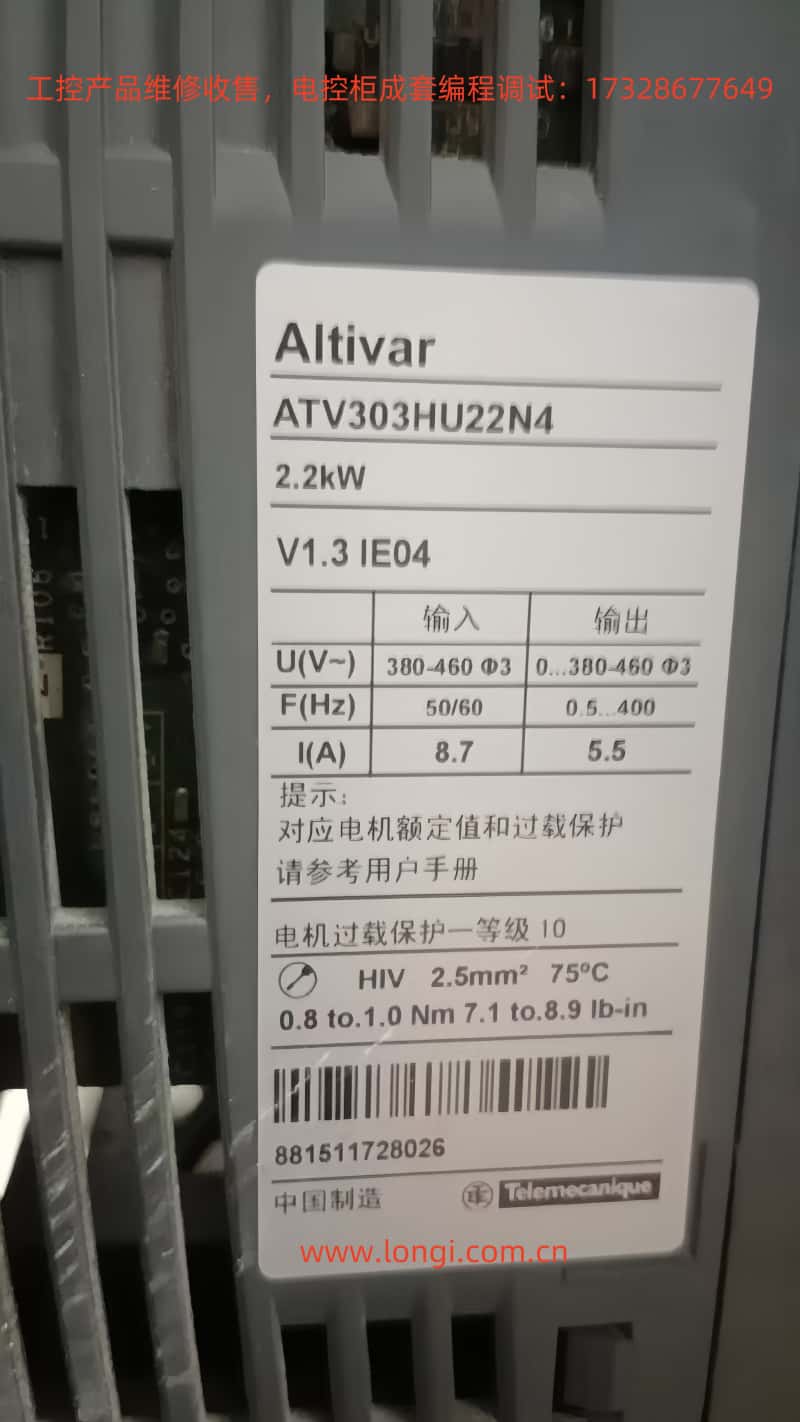

在工業自動化領域，變頻器早已成為電機控制的核心設備之一。施耐德 (Schneider Electric) 的 ATV 系列變頻器因其可靠性和多功能性，受到許多工廠和項目的青睞。ATV303 作為其中具有較高性價比的一款變頻器，常被應用于風機、水泵以及傳送帶驅動等場景。對運維人員而言，充分了解變頻器的故障和狀態代碼，對于提高生產效率、縮短停機時間和避免不必要的設備損壞至關重要。

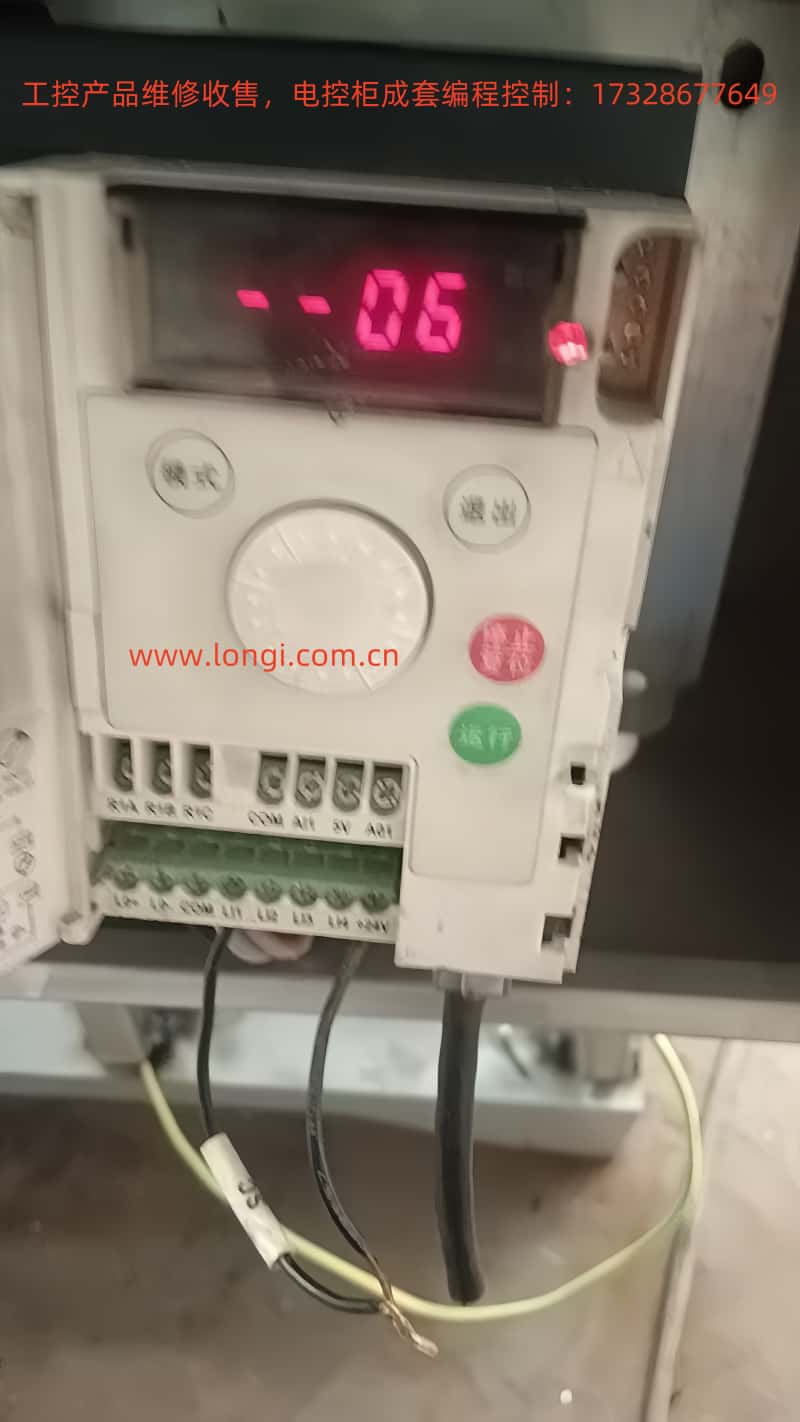

在實際使用中，用戶有時會看到 ATV303 變頻器的顯示面板上出現 “06” 這樣的代碼。由于常見的故障代碼通常以 “F” 開頭并附加數字編號，例如 F013（電機過載）或 F011（變頻器過熱）等，故很多工程師在看到 “06” 時可能會困惑：這是故障還是狀態顯示？是否需要緊急停機并檢修？事實上，ATV303 變頻器顯示 06 并不是故障，而是表示 “自由停車 (Freewheel Stop)” 狀態。本文將詳細闡述其含義、可能的觸發原因以及具體的處理方法，以幫助讀者迅速掌握這一代碼的判斷與應對。
二、代碼 06 的實際含義
從施耐德官方提供的 ATV303 用戶手冊可知，凡是以 “F” 開頭的代碼才代表真正的故障報警，例如 F002、F006、F013 等。這些故障需要根據手冊指示去分析故障原因并采取相應的復位或檢修措施。與此不同，“06” 在手冊中被明確列為 “產品狀態” 類型，它所表示的并非設備失效或系統異常，而是某種正常的停機或控制過程。
“06” 對應的狀態名稱是 “自由停車 (Freewheel Stop)”。自由停車，通俗地說，就是變頻器不再向電機提供驅動力矩，讓電機在無制動扭矩的情況下按自身慣性滑行直至停止。與減速停車或制動停車相比，自由停車過程不進行主動減速，也不會注入直流制動電流；電機的停機時間主要取決于負載和慣性大小。
由于這一狀態本身不屬于故障，因此操作員不必擔心設備存在硬件損壞或軟件異常。然而，在生產現場，了解為什么會出現自由停車是十分重要的——設備若在非預期情況下進入自由停車，往往會引起工作流程的中斷或者對生產工藝產生影響。只有找出觸發自由停車的原因并解除它，才可讓系統重新正常運行。
三、常見觸發原因
邏輯輸入觸發
變頻器的邏輯輸入 (如 LI1、LI2 等) 可以根據編程要求分配不同功能。其中一項常見功能便是 “自由停車命令”。若某個數字輸入被分配為自由停車，而且此輸入信號被激活（例如外部急停觸點動作、某些傳感器信號誤觸發等），ATV303 就會自動進入自由停車狀態，并通過顯示屏輸出 “06”。
控制方式所致
若使用 2 線控制（兩線式運行/停機信號），需要確保上電時停止信號有效，否則可能會出現自由停車的現象。在一些項目中，變頻器上電后默認等待一個有效的運行信號，如果運行信號尚未閉合，變頻器常保持自由停車狀態。
遠程/本地切換

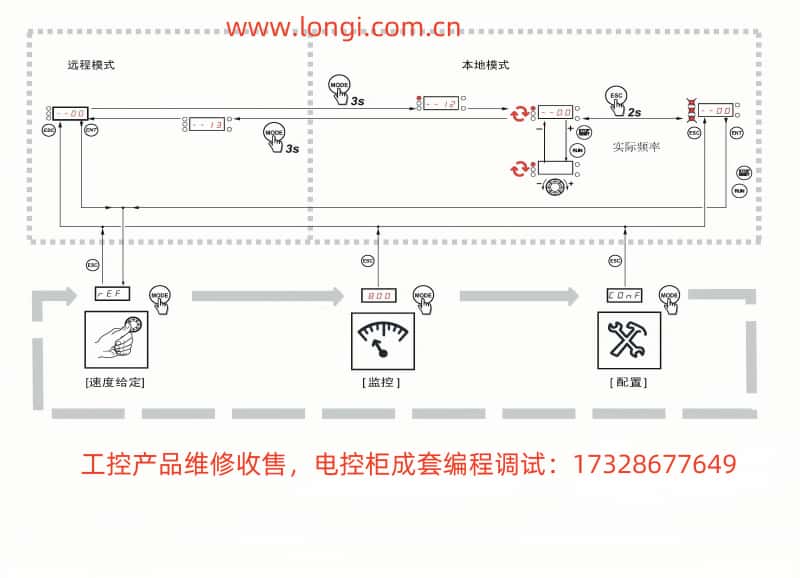

當變頻器在遠程控制模式下，如果本地面板上的停止按鈕被按下或者系統出現通信中斷，變頻器也會暫時進入自由停車。此時，等通信恢復或者收到遠程運行命令后，才會重新退出 06 狀態并投入運行。
PID 或其他功能配置
對于啟用 PID 功能的場合，如果反饋信號丟失或用戶設置在信號丟失后進入自由停車，變頻器將執行這一策略。當故障或異常消除后，只有重新發送啟動命令或者恢復正常模擬量輸入，變頻器才會退出自由停車。
四、處理思路及具體操作建議
查閱邏輯輸入配置
若懷疑數字量輸入被分配為 “自由停車”，可以先在變頻器的配置菜單 (COnF) 中查看數字輸入的分配情況。若發現某個輸入被設置為 “FSt（Freewheel Stop）”，并且此輸入當前狀態為 1（有效），則可以通過改變外部開關或斷開該輸入電壓來復位自由停車，使變頻器返回就緒狀態。
檢查外部急?；虬踩芈?/strong>
一些場合中，安全急停電路會把變頻器的數字輸入或繼電器觸點設定為自由停車。一旦急停觸點動作，就會觸發 “06”。此時須確認急?；芈芬褟臀?，如果急停開關確實被按下，需先排除現場故障或安全隱患，確?？梢园踩謴秃笤偎砷_急停開關。
在 2 線控制中重發運行命令
對使用 2 線控制模式的場合，需要在上電后先斷開運行信號，再重新閉合運行信號，變頻器才會從自由停車切換到輸出狀態。如果尚未下達一個新的運行命令，變頻器保持 “06” 狀態是正常現象。
在 3 線控制中按下啟動按鈕
若設置為 3 線控制，變頻器會等待啟動脈沖信號。當停止按鈕松開后，仍需啟動按鈕進行再次觸發，才可讓變頻器退出 “06”，此時只需按下啟動按鈕即可。
檢查通訊配置
對于串行通訊控制的應用，若上位機暫未發送運行指令或通訊出現短時中斷，ATV303 亦會進入自由停車。解決方法是：檢查通訊連接、波特率、通訊格式等是否匹配，并確保上位機發送了正確的開始命令字，變頻器才能退出 06 狀態。
避免信號丟失
如果某些場合配置了模擬量信號丟失后進入自由停車，應檢查信號回路完整性、傳感器供電及接線狀況，及時恢復信號或修改丟失策略。
五、與真正故障的區別與預防
與 “F” 開頭的故障代碼相比，“06” 只是系統根據邏輯輸入或功能配置所執行的正常停機方式，無需像處理硬件故障那樣執行復位或檢修。但若系統無意識地長時間處于自由停車狀態，可能打亂生產計劃。為避免意外觸發 “06”，建議在編程時謹慎分配自由停車功能，并做好外部接線和控制邏輯的防護。此外，若需要緊急停車或安全回路，可以考慮其他停機方式（如快速停車、直流制動等），以滿足更嚴格的工藝要求。
六、總結
綜上所述，ATV303 變頻器顯示 “06” 并非代表設備出現嚴重故障，而是表示正處于 “自由停車” 狀態。出現此狀態時，變頻器不會給電機施加任何驅動力或制動力，電機完全依靠自身慣性滑行停機。要想使變頻器恢復正常運行，需要針對項目現場的具體配置找出觸發自由停車的根源：數字量輸入激活、急?；芈穭幼?、上電后缺少新的運行命令、PID 丟失信號等，都有可能成為 “06” 的觸發源。排除或解除這些觸發條件后，變頻器會自動返回就緒狀態 (--00) 或再次進入運行。針對實際項目，維護人員應根據 ATV303 用戶手冊的指導，結合現場控制回路和工藝流程，快速判斷和處理此狀態，以保障生產的連貫性和安全性。
通過了解和掌握 ATV303 變頻器 “06” 的含義及應對方案，運維人員能夠更加從容地在現場定位問題、恢復生產，并有效減少不必要的停機時間和誤操作。只要確保外部線路和命令配置邏輯合理，就能最大程度地發揮自由停車模式的優點，同時避免不期而至的停機帶來的麻煩與損失。
