羅克韋爾變頻器POWERFLEX 400系列F 032故障處理指南

一、故障概述

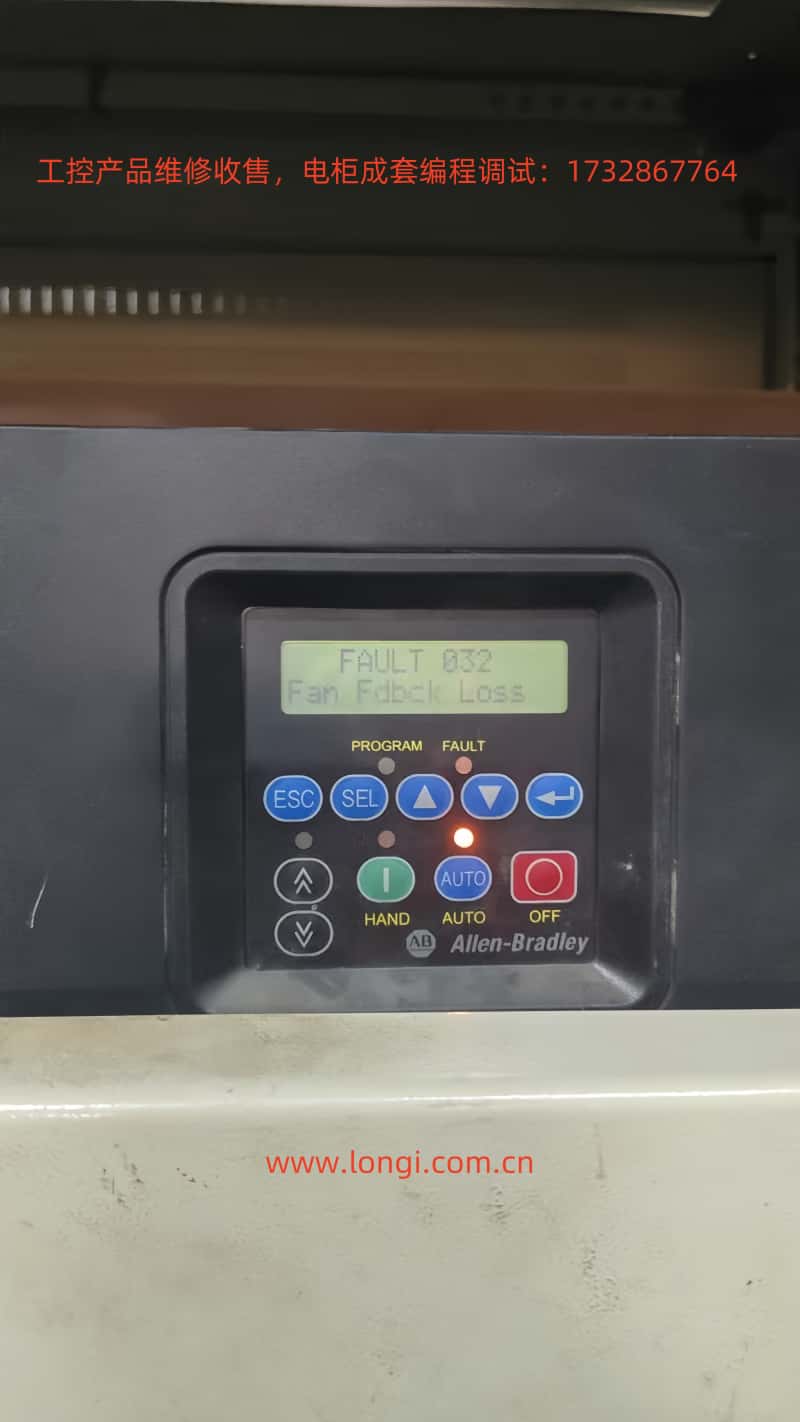

故障類型：F 032（Fan Feedback Loss，風扇反饋丟失）

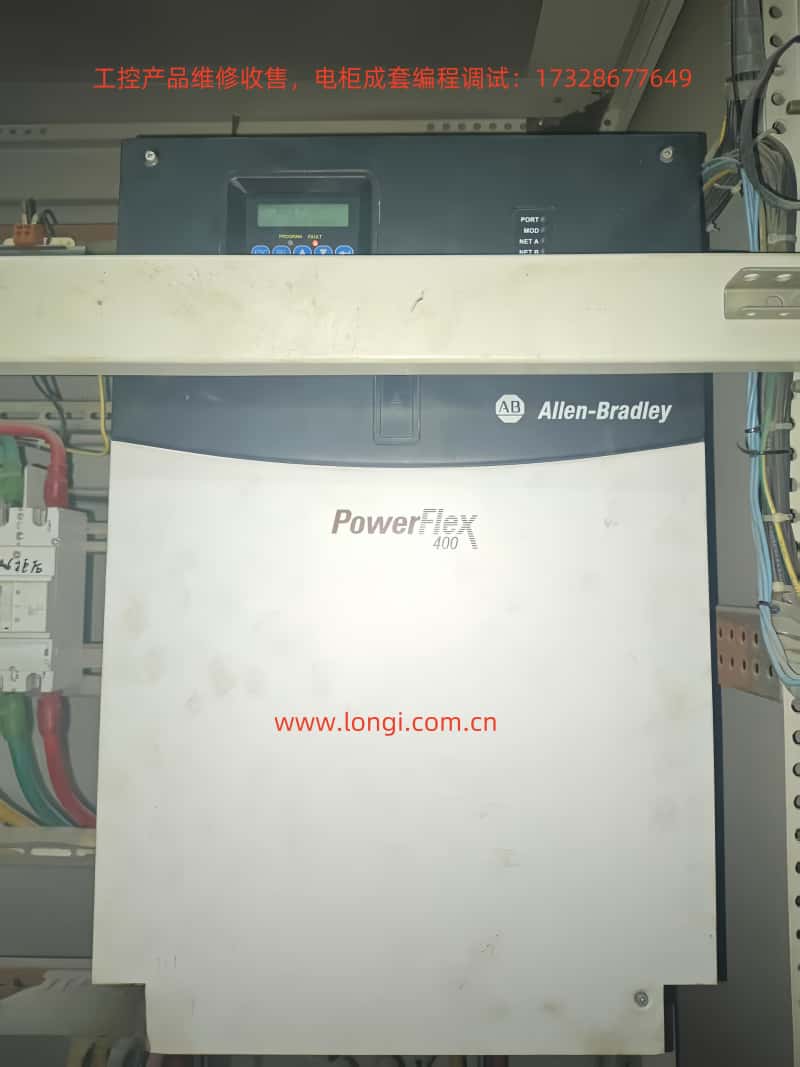

設備型號：羅克韋爾（Allen-Bradley）PowerFlex 400系列變頻器，尤其是Frame E和F型號

故障重要性：此故障為保護性報警，旨在防止設備因過熱而損壞

二、故障含義及機理分析

1. 故障含義

• F 032 故障表示變頻器無法接收到風扇的正常反饋信號，從而觸發故障并停止運行。

2. 產生機理

• 變頻器在運行中產生大量熱量，需依賴?yán)鋮s風扇散熱。

• 風扇通過反饋信號向變頻器控制系統報告運行狀態。

• 可能原因：風扇機械故障、電源或線路問題、反饋信號異常、環境因素等。

3. 本質分析

• F 032 故障是變頻器的自我保護機制，確保設備免受過熱損壞。

三、現場處理方法

1. 檢查風扇是否正常工作

• 步驟：斷電后打開變頻器面板，觀察風扇轉動情況。

• 操作要點：清理風扇葉片，手動旋轉檢查卡滯情況。

2. 檢查風扇電源和控制線路

• 步驟：檢查風扇供電線路和控制信號線連接。

• 操作要點：使用萬用表測量電壓，檢查線路斷路或短路。

3. 檢查反饋信號線路

• 步驟：檢查風扇反饋信號線與變頻器控制板的連接。

• 操作要點：確認信號線無松動或斷裂，測量反饋信號的連續性。

4. 重置故障并觀察

• 步驟：按下“FAULT RESET”按鈕或通過編程模式重置故障。

• 操作要點：重新啟動變頻器，觀察故障是否再現。

5. 檢查變頻器參數設置

• 步驟：進入編程模式，查看與風扇監測相關的參數。

• 操作要點：確保風扇監測功能已正確啟用，參數未被誤調整。

6. 檢查環境條件

• 步驟：檢查變頻器安裝環境的通風和溫度情況。

• 操作要點：清理散熱片，確認環境溫度在允許范圍內。

四、現場無法解決時的拆開檢修和維修方法

1. 拆卸變頻器

• 步驟：斷電并確認無殘余電壓后，拆卸變頻器外殼。

• 注意事項：遵循安全操作規程，避免觸碰高壓部分；記錄拆卸順序。

2. 檢查風扇和線路

• 步驟：徹底檢查風扇及其電源線、控制線和反饋信號線。

• 操作要點：用萬用表測量電壓，檢查線路損壞情況。

3. 測試風扇

• 步驟：?jiǎn)为?dú)測試風扇運行狀態。

• 操作要點：將風扇接至備用電源，觀察是否轉動；若不轉，則風扇損壞，需更換。

4. 檢查控制板

• 目視檢查：觀察控制板元器件、焊點等。

• 電路測試：使用萬用表測量電壓或電阻。

• 常見問題：反饋信號處理芯片損壞、電源穩壓電路故障等。

• 步驟：檢查變頻器內部的主控板或風扇控制電路。

• 操作要點：

• 維修方法：重新焊接、更換元器件或更換整塊電路板。

5. 重新組裝和測試

• 步驟：按拆卸的相反順序重新組裝變頻器。

• 操作要點：通電測試，觀察風扇運行和故障代碼情況；運行一段時間確認散熱效果。

五、預防措施

• 定期維護：每季度清理變頻器和風扇的灰塵，確保散熱通道暢通。

• 線路檢查：定期檢查風扇電源線和反饋信號線的連接狀態。

• 環境管理：保持安裝環境通風良好，避免高溫或潮濕。

六、結論

F 032 故障是PowerFlex 400系列變頻器中的重要保護性報警，通過本文的分析和處理方法，現場工程師可快速解決問題。若現場無法解決，進一步的拆開檢修和電路板維修能夠徹底排除故障。同時，定期的維護和預防措施是降低故障率、延長設備壽命的關鍵。
