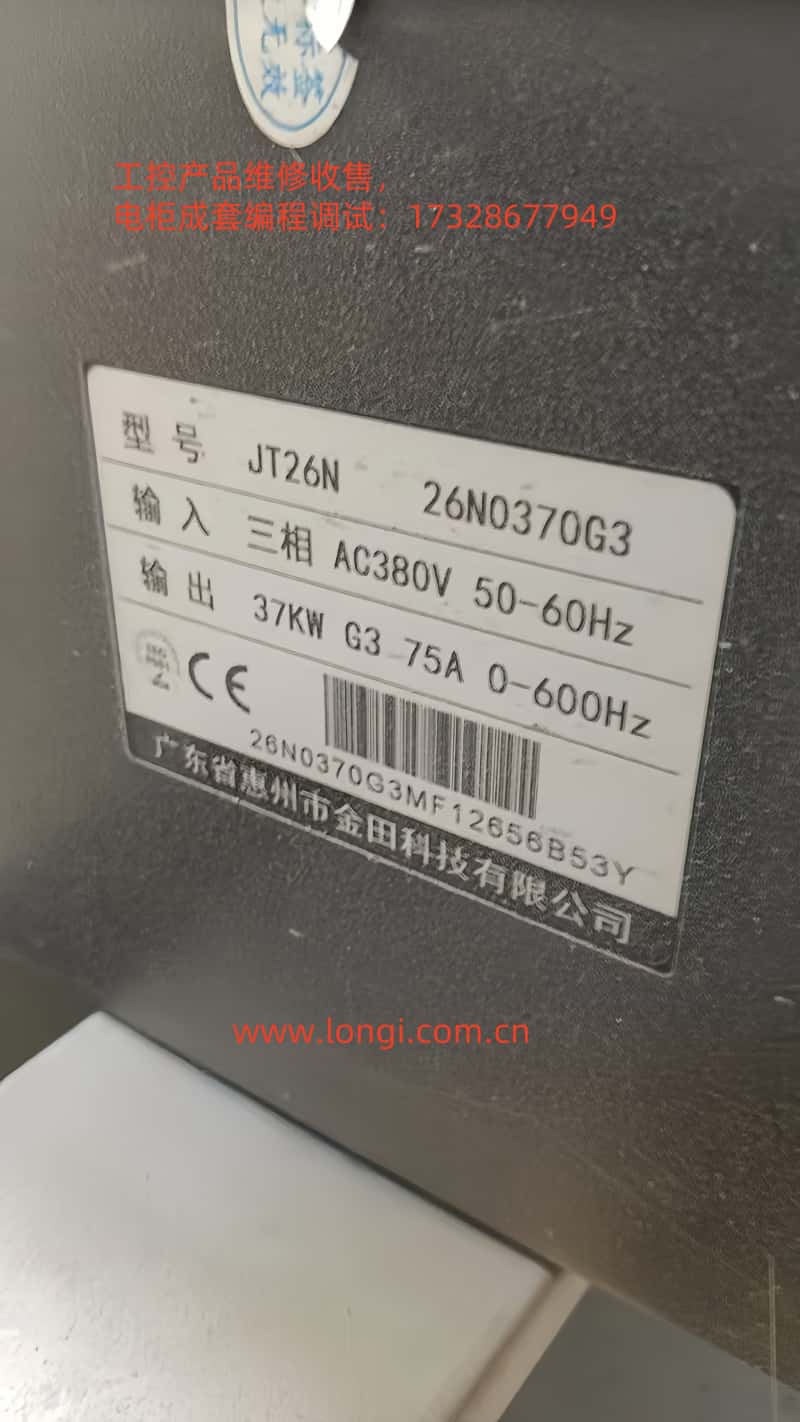

一、前言金田變頻器JT26N系列，作為高性能的通用型變頻器，其在工業控制領域的應用極為廣泛。本文將針對該變頻器的使用方法，包括面板啟動與調速設置、外部端子正反轉與外部電位器調速設置、參數拷貝與初始化方法，以及ERR10故障的含義與解決方案，進行詳細闡述。
二、金田變頻器JT26N的基本設置面板啟動和調速設置 在編程模式下，選擇功能碼F0-03，設置主頻率源X選擇為面板電位器調速（值為1）。 通過旋轉面板上的電位器來調節頻率，實現調速功能。 按下“PRGM”鍵，進入編程模式。 使用“Δ”和“?”鍵選擇功能碼F0-02，確認命令源選擇為操作面板命令通道（值為0）。 按下“ENTER”鍵確認設置。 啟動設置： 調速設置：
外部端子正反轉和外部電位器調速設置 接線：將外部電位器的信號線接入變頻器的模擬輸入端子（如AI1、AI2等）。 設置：在編程模式下，選擇功能碼F0-03，設置主頻率源X選擇為外部電位器調速（值為2、3或4，根據具體接線端子選擇）。 接線：將外部控制信號接入變頻器的數字輸入端子（如MI1、MI2等）。 設置：在編程模式下，選擇功能碼F0-09，設置運行方向?yàn)?span style="box-sizing: border-box; padding: 0px; -webkit-font-smoothing: antialiased; list-style: none; margin: 0px; scrollbar-width: none; font-family: -apple-system, BlinkMacSystemFont, "Segoe UI", Roboto, Ubuntu, "Helvetica Neue", Helvetica, Arial, "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", "Source Han Sans CN", sans-serif, "Apple Color Emoji", "Segoe UI Emoji" !important; font-weight: 600;">方向一致（值為0）或方向相反（值為1）。 正反轉控制： 外部電位器調速：
三、參數拷貝和初始化參數拷貝 準備一張空白的存儲卡或U盤，插入變頻器的參數拷貝接口。 按下“PRGM”鍵進入編程模式，選擇參數拷貝功能。 按照提示操作，將參數拷貝到存儲卡或U盤中。 將存儲卡或U盤插入另一臺變頻器，按照提示操作，將參數拷貝到新的變頻器中。
參數初始化

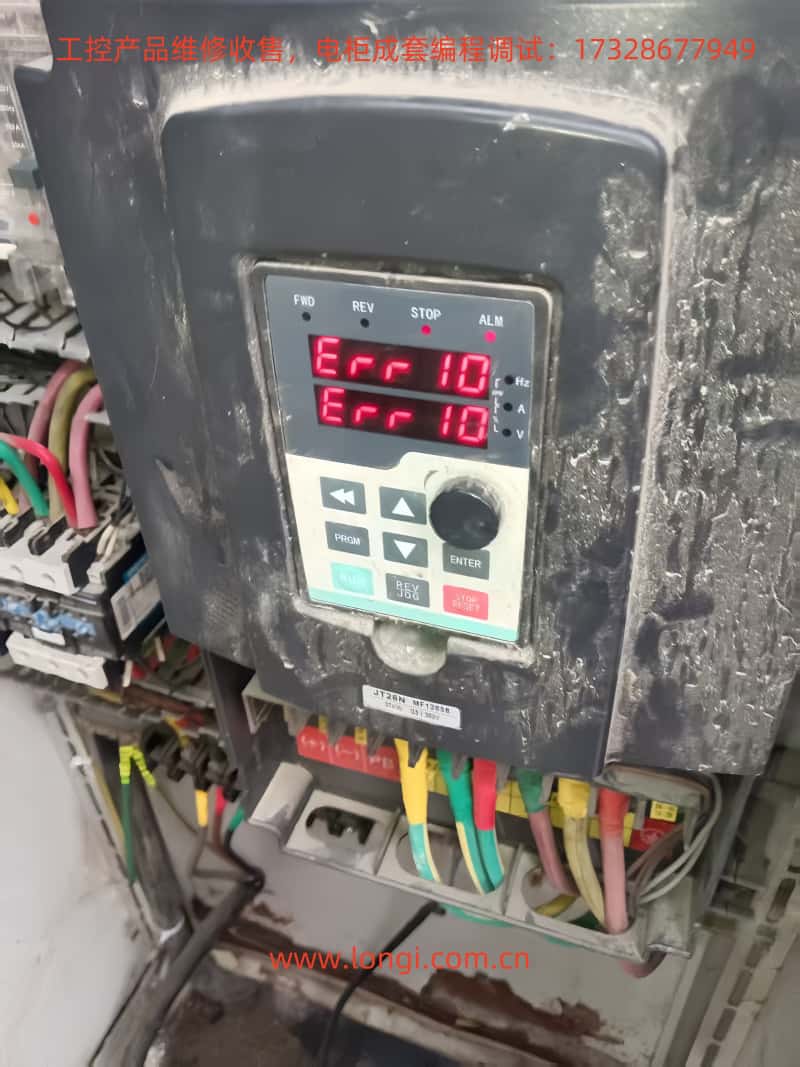

四、ERR10故障的含義和解決方案ERR10故障的含義 ERR10故障，作為金田變頻器JT26N常見的故障代碼之一，表示變頻器過載。過載即變頻器的輸出電流超過了其額定電流，可能原因包括： 負載過大，超過了變頻器的額定容量。 電機或其他負載設備存在機械故障，導致電流異常升高。 變頻器的參數設置不當，導致過載保護動作。
ERR10故障的處理方法 現場發生ERR10故障時，應按照以下步驟處理： 檢查負載：確認負載是否在變頻器的額定容量范圍內，必要時減少負載。 檢查電機和設備：檢查電機和其他負載設備是否存在機械故障，如卡死或阻力過大等。 檢查參數設置：確認變頻器的參數設置是否正確，特別是與負載相關的參數。 重啟變頻器：在確保負載和設備正常后，重新啟動變頻器，觀察是否仍然出現ERR10故障。
ERR10故障的維修方法 事后對變頻器內部電路板進行維修時，應按照以下步驟操作： 斷電檢查：在斷電狀態下，打開變頻器的外殼，檢查內部電路板是否存在明顯損壞或燒毀現象。 清潔電路板：使用干凈的布或棉簽蘸取無水乙醇，輕輕擦拭電路板表面，去除灰塵和污垢。 更換損壞元件：如果發現電路板上存在損壞或燒毀的元件，應及時更換相同型號的新元件。 重新組裝：在確保電路板無明顯故障后，重新組裝變頻器，并進行功能測試。
五、結論金田變頻器JT26N，以其功能強大、操作簡便的特點，適用于各種工業控制場合。通過正確設置面板啟動和調速、外部端子正反轉和外部電位器調速，用戶可以輕松實現變頻器的基本控制功能。此外，變頻器還支持參數拷貝和初始化功能，方便用戶進行參數管理。在發生ERR10故障時，用戶應及時檢查負載和設備，并按照正確的方法進行處理和維修，以確保變頻器的正常工作。
|
