海浦蒙特變頻器HD09系列出現E0006故障的原因和解決方法

一、故障簡介

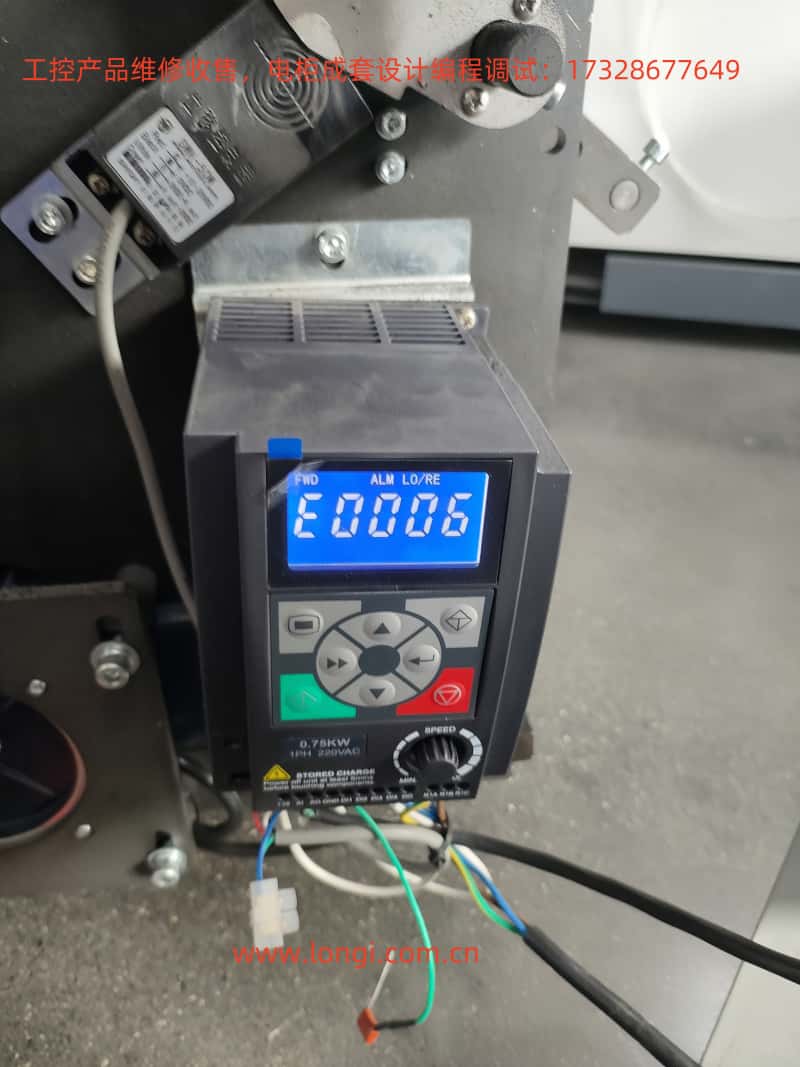

海浦蒙特變頻器HD09系列出現的E0006故障為“直流母線恒速過電壓故障”。這意味著變頻器的直流母線電壓在恒定運行過程中超過了設計的安全限制。此類故障可能會導致設備停機，影響生產和設備的正常運行。

二、故障機理分析

1. 直流母線過電壓產生的原因：變頻器中的直流母線電壓是由交流電通過整流器轉換而來的。如果輸入電壓過高或過低，都有可能導致母線電壓不穩定。當負載運行時，特別是在快速停止、負載慣性較大或制動系統不正常時，直流母線電壓可能會急劇升高，進而引發過電壓保護。

2. 恒速過電壓的情況：變頻器在恒速運行時，電機維持一定的轉速，輸出頻率穩定。此時，如果輸入電源電壓過高，或變頻器的加速/減速時間設置不當，可能導致過電壓。此外，如果制動系統選配不當或未正確安裝，也會導致在減速過程中電壓過高。

3. 可能的電路原因：

• 輸入電壓過高：特別是在電網電壓波動較大或不穩定的地區，變頻器可能會檢測到過電壓。

• 制動系統異常：若未正確配置制動單元或制動電阻，尤其是對于較重的負載，制動過程中能量回饋過多，也會導致母線電壓過高。

• 系統過載：如果負載過重或慣性較大，變頻器可能無法有效減速，從而引發過電壓故障。

三、故障現場處理方法

1. 檢查輸入電壓：

• 使用萬用表檢查變頻器的輸入電源電壓是否在正常范圍內。如果輸入電壓超出規格范圍（如過高），考慮使用電壓調節設備或檢查電網穩定性。

2. 檢查加速/減速時間設置：

• 根據變頻器的用戶手冊，檢查加速和減速時間（如F03.01、F03.02等參數）。過短的減速時間會導致母線電壓劇烈波動，應適當延長減速時間，避免電壓過高。

3. 檢查制動系統：

• 對于需要減速的負載，應檢查制動單元和制動電阻的配置，確保其規格符合負載要求。如有必要，可增配制動單元或調節制動電阻的功率和阻值。

4. 清理和檢查電路：

• 檢查變頻器內部電路是否有松動、接觸不良或損壞的情況，特別是與電源和制動電阻相關的接線端子。

四、具體電路維修方法

1. 電源電壓問題：

• 如果電源電壓過高，可以通過增加電網穩定性措施（如使用穩壓器）來解決。對于電壓波動較大的地區，建議使用適當?shù)碾娫幢Ｗo裝置，如過電壓保護器。

2. 制動系統故障：

• 若是制動系統故障導致過電壓，首先應檢查制動電阻是否符合要求。如果制動電阻配置不當或損壞，應根據負載要求選配適當規格的制動電阻。檢查制動單元的連接是否正確，并確保制動電路的導線連接牢固。

3. 電容器問題：

• 如果電容器老化或損壞，可能導致直流母線電壓無法正常平穩。此時需要更換損壞的電容器，并檢查電容的容量是否符合要求。

4. 重新配置減速時間：

• 對于高慣性負載或大功率設備，必須增加適當?shù)臏p速時間?？梢酝ㄟ^調整F03.02等參數來緩解過電壓故障的發生。確保減速過程平穩，不至于出現電壓急劇變化。

五、總結

E0006故障通常是由于輸入電壓過高、制動系統問題或加減速時間設置不當引起的。在解決該故障時，應檢查電源電壓、加速/減速時間、制動系統等關鍵參數，并通過相應的電路維修措施，如更換電容器、調整制動系統配置、延長減速時間等，來恢復變頻器的正常運行。
