博世力士樂變頻器VFC3610/VFC5610系列用戶手冊使用指南
博世力士樂變頻器VFC3610/VFC5610系列，作為高性能變頻器領域的佼佼者，廣泛應用于工業自動化、機械加工、泵和風機控制等諸多領域。本文旨在為用戶提供一份詳盡的使用指南，幫助用戶深入了解并掌握該變頻器的操作面板功能、參數設置、故障處理等內容，以確保設備的高效運行與維護。
一、操作面板功能介紹
1.1 操作面板功能概述

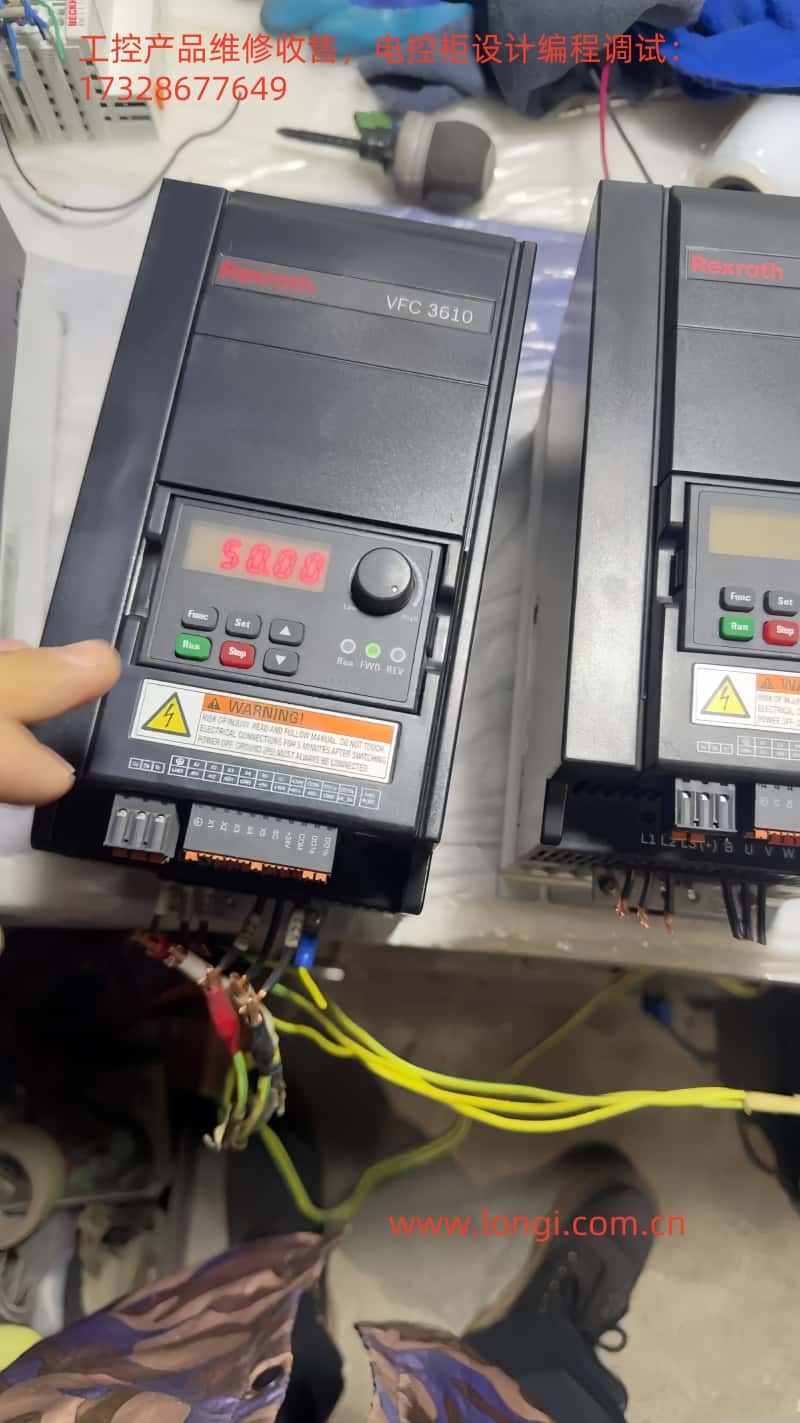

博世力士樂變頻器VFC3610/VFC5610系列的操作面板設計直觀，功能豐富，為用戶提供了便捷的操作體驗。操作面板主要包括LED顯示屏、導航旋鈕、功能按鈕（Func）、停止按鈕（Stop）和運行按鈕（Run）等核心組件。
LED顯示屏：清晰顯示變頻器的運行狀態、參數值、故障代碼等關鍵信息。
導航旋鈕：用于快速選擇參數組/參數，并精確設置參數值。
功能按鈕（Func）：一鍵進入?yún)?shù)組屏幕，并輕松返回之前的操作界面。
停止按鈕（Stop）：緊急情況下，一鍵停止變頻器運行，確保安全。
運行按鈕（Run）：?jiǎn)?dòng)變頻器，開始正常工作。
1.2 參數拷貝功能
為方便用戶在不同變頻器之間復制參數設置，該系列變頻器提供了參數拷貝功能。具體操作如下：
備份參數：設置參數[b0.11]為'1: 將參數備份至操作面板'，將源變頻器的參數妥善保存。
安裝操作面板：將操作面板安裝到目標變頻器上。
復制參數：設置參數[b0.11]為'2: 從操作面板復制參數'，完成參數拷貝，使目標變頻器獲得與源變頻器相同的參數設置。
1.3 密碼設置與消除
為保護變頻器參數設置的安全性，用戶可設置密碼。具體操作如下：
設置密碼：通過設置參數[b0.20]（用戶密碼，范圍：0...65,535），為變頻器設置訪問密碼。
消除密碼：將參數[b0.20]設置為0，即可消除密碼，恢復默認的無密碼狀態。
1.4 參數訪問限制
為防止非授權人員隨意修改參數，變頻器提供了參數訪問限制功能。用戶可通過設置參數[b0.00]來限定訪問權限：
0：基本參數
1：標準參數
2：高級參數
3：?jiǎn)?dòng)參數
4：已修改參數
1.5 參數初始化設置
在特定情況下，用戶可能需要將變頻器參數恢復為出廠默認設置。此時，可通過以下步驟完成參數初始化：
設置參數[b0.10]為'1: 恢復默認設置'。
變頻器將自動執行初始化操作，恢復所有參數為出廠默認設置。
二、外部端子控制與調速
2.1 外部端子整個正反轉控制
用戶可通過外部端子實現變頻器的正反轉控制，具體操作如下：
設置參數：將參數[E0.17]設置為'0: 正轉 / 反轉'，啟用外部控制模式。

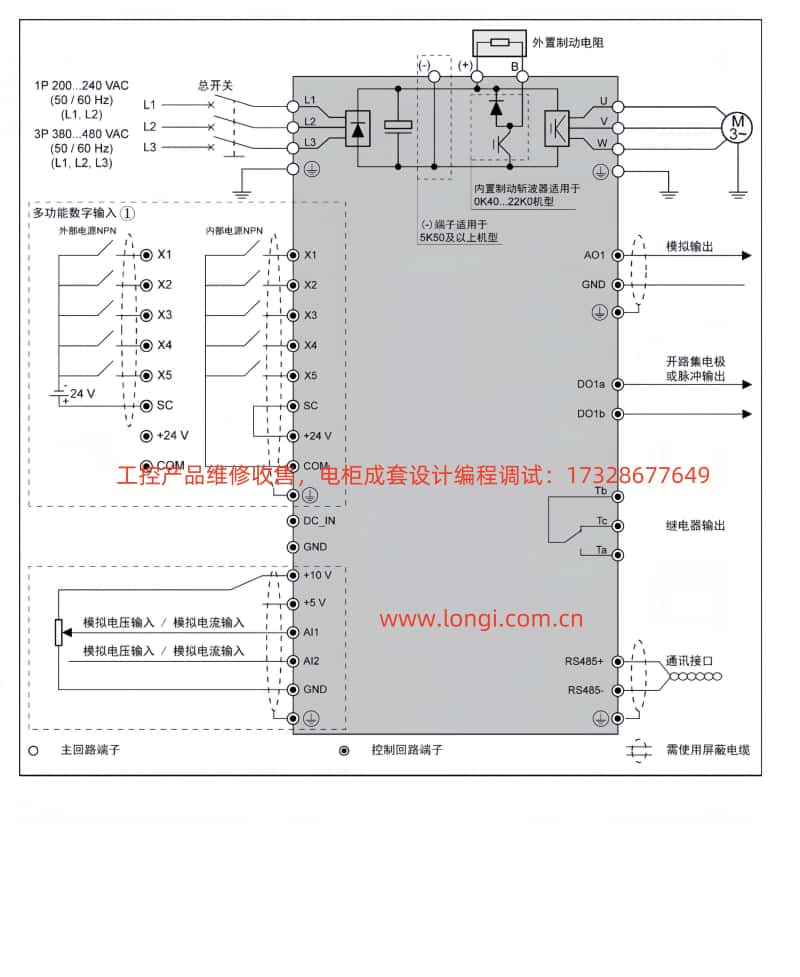

接線端子：
2.2 外部電位器給定頻率調速
通過外部電位器，用戶可輕松實現變頻器的調速控制。具體操作如下：
設置參數：將參數[E0.00]設置為'2: AI1 模擬輸入'，指定頻率給定來源為模擬輸入。
接線端子：
三、故障代碼及處理
3.1 故障代碼概覽
博世力士樂變頻器VFC3610/VFC5610系列提供了詳細的故障代碼，幫助用戶快速定位和處理故障。以下是部分常見故障代碼及其含義：
0：無故障
1：OC-1，恒速中過電流
2：OC-2，加速中過電流
3：OC-3，減速中過電流
4：OE-1，恒速中過電壓
5：OE-2，加速中過電壓
6：OE-3，減速中過電壓
7：OE-4，停機中過電壓
8：UE-1，運行中欠電壓
9：SC，電流突升或短路
10：IPH.L，輸入缺相
11：OPH.L，輸出缺相
12：ESS-，軟啟動故障
20：OL-1，變頻器過載
21：OH，變頻器過熱
23：FF，風扇失效
24：Pdr，空轉保護
25：Col，命令值丟失
3.2 故障處理指南
在變頻器出現故障時，用戶應根據故障代碼的含義，采取相應的處理措施。以下是一些常見故障及其處理方法：
過電流故障（1、2、3）：
過電壓故障（4、5、6、7）：
檢查電源電壓是否穩定，無波動或過高現象。
確保電纜連接正確，無松動或接地不良現象。
調整相關參數設置，如制動單元?jiǎng)幼麟妷旱取?/p>
欠電壓故障（8）：
短路故障（9）：
缺相故障（10、11）：
過載故障（20）：
過熱故障（21）：
風扇失效（23）：
檢查風扇是否正常工作。
更換損壞的風扇。
空轉保護（24）：
命令值丟失（25）：
結論
博世力士樂變頻器VFC3610/VFC5610系列以其卓越的性能和便捷的操作，成為眾多工業控制場合的首選。通過本文的介紹，相信用戶已經對該變頻器的操作面板功能、參數設置、故障處理等內容有了更深入的了解。希望這份使用指南能夠幫助用戶更好地使用和維護該設備，提高生產效率和設備的可靠性。
