源信變頻器YX300系列用戶手冊操作指南
源信變頻器YX300系列是一款高性能、低噪音的變頻器，廣泛應用于各種工業設備中。本文旨在為用戶提供該系列變頻器的操作指南，詳細介紹如何通過操作面板啟停變頻器、設置密碼和參數訪問限制、初始化參數、實現外部端子正反轉控制和外部電位器調速，以及構建1拖1恒壓供水閉環控制系統，并解析常見故障代碼及其解決方法。
一、操作面板功能介紹

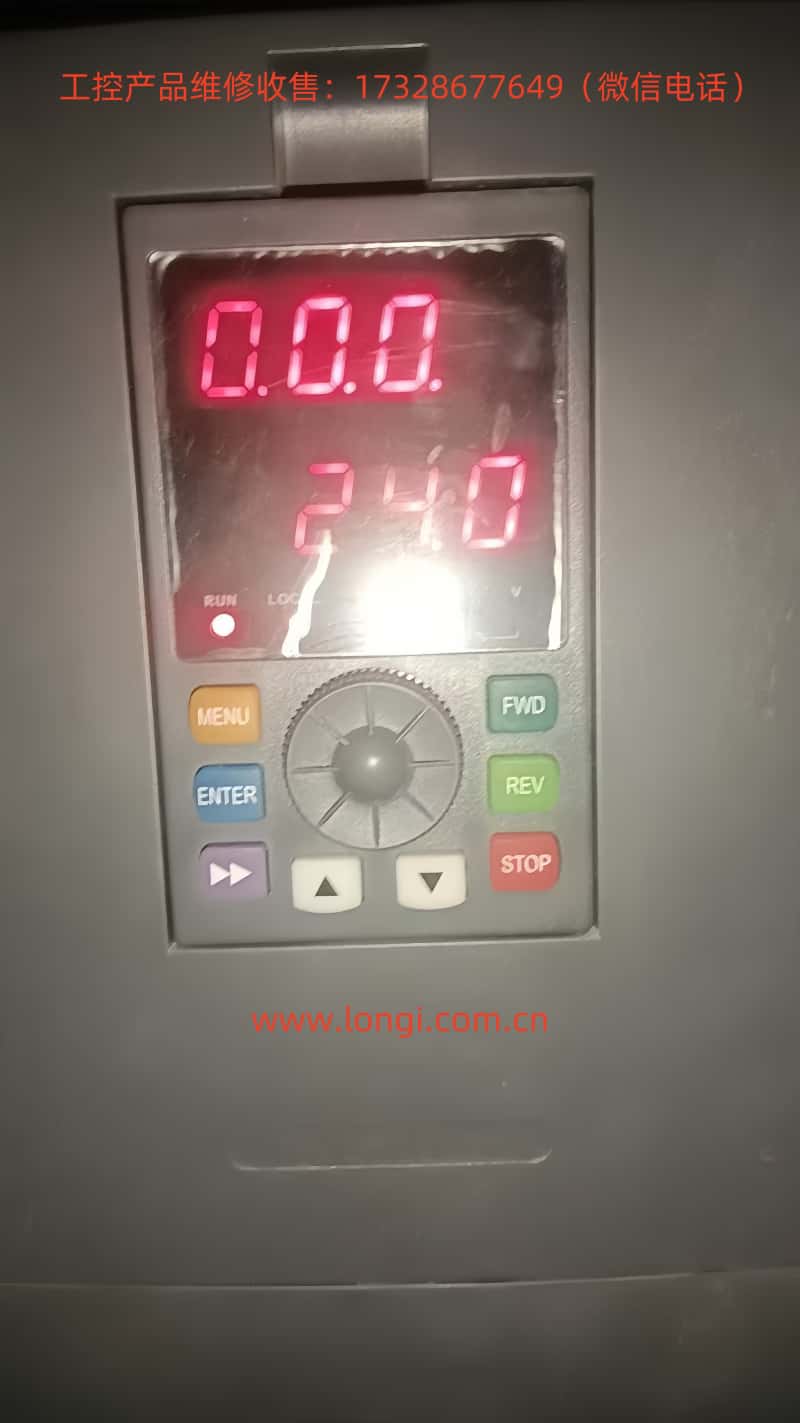

源信變頻器YX300系列的操作面板包含多個功能鍵和LED數碼顯示屏，用于變頻器的啟停、頻率設定和參數設置。
啟停變頻器：按下操作面板上的“運行”鍵，變頻器將啟動運行；按下“停止/復位”鍵，變頻器將停止運行。如果變頻器因故障停機，可通過該鍵進行故障復位。
使用面板電位器給定頻率：在參數P0.01中設置為0，選擇面板模擬電位器給定頻率。順時針旋轉面板上的電位器旋鈕，設定頻率將逐步增大；逆時針旋轉，設定頻率將逐步減小。
設置密碼和參數訪問限制：在參數P9.14中設定四位數的用戶密碼。輸入密碼后，按“ENTER/DATA”鍵確認，密碼立即生效。如需修改密碼，需先驗證原密碼，再輸入新密碼并確認。要消除密碼保護，將P9.14設置為0000即可。
初始化參數：在參數P3.02中設置為1，執行參數上傳操作；然后設置為2，執行參數下載操作，即可將變頻器參數初始化為出廠默認值。
二、外部端子正反轉控制和外部電位器調速
源信變頻器YX300系列支持通過外部端子實現正反轉控制和外部電位器調速。
接線：
正轉控制：將外部正轉控制端子（如X1）與COM端子短接。
反轉控制：將外部反轉控制端子（如X2）與COM端子短接。
外部電位器調速：將外部電位器的輸出端接入VI端子，GND端接入公共地。
參數設置：
通過上述設置，即可實現通過外部端子控制變頻器的正反轉，并通過外部電位器調節輸出頻率。
三、1拖1恒壓供水閉環控制系統
源信變頻器YX300系列可通過閉環控制實現恒壓供水。以下是構建該系統的步驟：
接線：
將壓力傳感器的輸出信號接入CI端子。
將變頻器的輸出端子U、V、W接入水泵電機。
參數設置：
在參數P7.00中設置為1，啟用閉環運行控制。
在參數P7.01中選擇CI模擬輸入作為給定通道。
設置PID參數，如P7.02選擇反饋通道，P7.03設置給定通道濾波時間等。
根據實際供水需求，設置上下限壓力值（P7.24和P7.25）。
通過上述設置，變頻器將根據壓力傳感器的反饋信號自動調節輸出頻率，實現恒壓供水。
四、故障代碼含義分析和解決方法
源信變頻器YX300系列在發生故障時，會顯示相應的故障代碼。以下是一些常見故障代碼的含義及解決方法：
E-01：變頻器加速運行過電流。可能原因包括負載太重、加速時間太短等。解決方法包括延長加速時間、調整V/F曲線等。
E-08：變頻器過熱?？赡茉虬L(fēng)道阻塞、環境溫度過高等。解決方法包括清理風道、改善通風條件等。
E-10：電機過載?？赡茉虬╒/F曲線不合適、電網電壓過低等。解決方法包括調整V/F曲線、檢查電網電壓等。
E-11：運行中欠電壓?？赡茉虬娋W(wǎng)電壓過低。解決方法包括檢查電網電壓，確保電壓穩定。
當變頻器出現故障時，用戶應根據顯示的故障代碼和手冊中的提示進行相應的檢查和處理。如無法解決問題，應及時聯系售后服務人員。
五、總結
源信變頻器YX300系列是一款功能強大、操作簡便的變頻器。通過本文的操作指南，用戶可以輕松掌握變頻器的啟停、頻率設定、參數設置、外部控制以及故障處理等方法。在實際應用中，用戶應根據具體需求進行合適的參數設置和接線，以確保變頻器的正常運行和高效能發揮。
