派尼爾變頻器VF5000系列用戶手冊使用指南
派尼爾VF5000系列高性能矢量型變頻器是一款集高性能、高精度、寬調速范圍于一體的變頻器，廣泛應用于各種機械設備和調速系統中。本文將詳細介紹該變頻器的操作面板功能、參數設置、外部端子接線以及故障處理方法。
一、操作面板（鍵盤）功能介紹及參數設置
1.1 操作面板功能
VF5000系列變頻器配備了直觀易用的操作面板，主要按鍵功能如下：
運行鍵：用于啟動或停止變頻器。
停機/故障復位鍵：在正常運行時按下此鍵停止變頻器，故障狀態下按下此鍵復位故障。
編程鍵：進入或退出編程狀態，用于修改功能參數。
點動/反轉鍵（LC03無此鍵）：用于點動運行或反轉運行。
增加鍵和減少鍵：用于在編程狀態下修改參數值。
存儲鍵：保存修改后的參數值。
移位鍵：在編程狀態下選擇修改的參數位。
模擬電位器：當F0.01設定為0時，調節此電位器可改變輸出頻率。
1.2 密碼設置與消除
VF5000系列變頻器提供了參數寫入保護功能，可通過F3.02參數設置密碼，防止未經授權的參數修改。密碼設置和消除需在編程狀態下進行，具體方法請參考說明書中的參數設置部分。
1.3 參數初始化
參數初始化可恢復變頻器到出廠設置狀態。在編程狀態下，將F3.01參數設置為1，即可恢復出廠設定。請注意，此操作將清除所有用戶自定義參數，需謹慎使用。
1.4 點動運行
點動運行允許用戶通過操作面板或外部端子實現短暫的變頻運行。在編程狀態下，將F0.04參數設置為操作面板控制，F(xiàn)2.19參數設置點動頻率，然后按下操作面板上的點動鍵即可實現點動運行。
1.5 閉環PID控制接線與設置

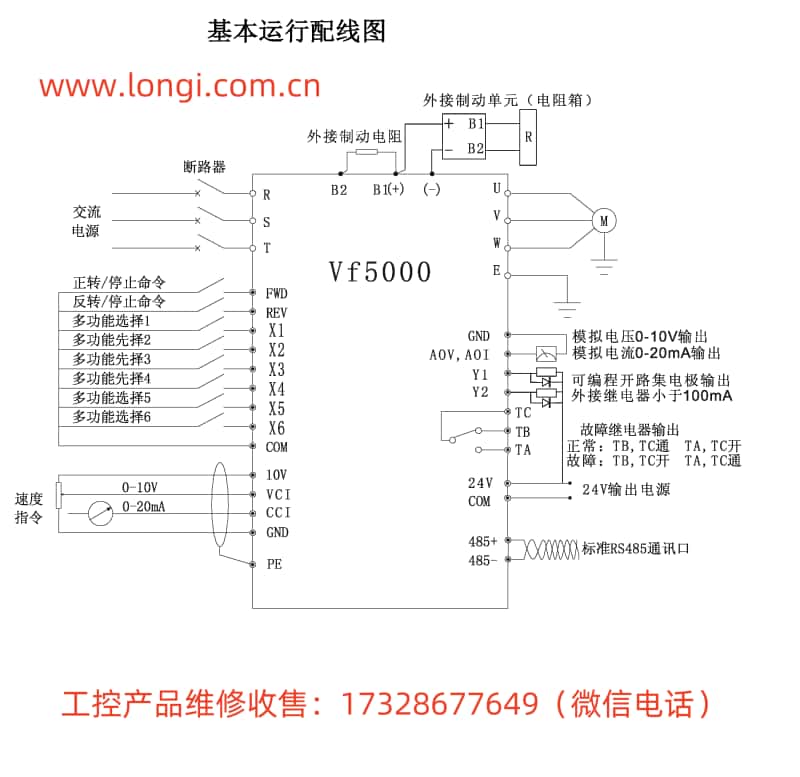

實現閉環PID控制需將壓力傳感器的反饋信號接入變頻器的CCI端子，給定信號接入VCI端子。具體接線方法請參考說明書中的接線圖。在編程狀態下，設置F6.00參數打開PID功能，F(xiàn)6.01和F6.02參數分別選擇給定通道和反饋通道，F(xiàn)6.06、F6.07和F6.08參數設置PID控制的比例、積分和微分時間。
二、外部端子接線與參數設置
2.1 正反轉啟動
實現外部端子正反轉啟動需將控制端子FWD和REV分別接到正轉和反轉啟動信號源。在編程狀態下，將F0.04參數設置為端子運行命令通道，F(xiàn)4.06參數選擇二線式或三線式控制模式，具體接線方法請參考說明書中的接線圖。
2.2 外部電位器調速
外部電位器調速需將電位器的滑動端接到變頻器的VCI端子，另外兩個固定端分別接到+10V和GND端子。在編程狀態下，將F0.01參數設置為VCI模擬給定，即可通過調節外部電位器改變輸出頻率。
三、故障代碼含義分析與解決方法
VF5000系列變頻器具有完善的故障保護功能，當變頻器檢測到故障時，會停止輸出并顯示相應的故障代碼。常見的故障代碼及其含義和解決方法如下：
E-01：加速運行中過流。可能原因包括加速時間太短、負載慣性過大等。解決方法包括延長加速時間、減小負載慣性等。
E-02：減速運行中過流。可能原因包括減速時間過短、有大慣性負載等。解決方法包括延長減速時間、減小負載慣性等。
E-12：變頻器過載?？赡茉虬ㄞD(zhuǎn)矩提升過高、負載過大等。解決方法包括降低轉矩提升值、減小負載等。
詳細的故障代碼及對策請參考說明書中的故障診斷及處理部分。
四、總結
派尼爾VF5000系列高性能矢量型變頻器功能強大，操作簡便。通過合理設置操作面板參數和外部端子接線，可實現各種復雜的控制需求。同時，完善的故障保護功能也為設備的穩定運行提供了有力保障。希望本使用指南能幫助用戶更好地了解和使用VF5000系列變頻器。
